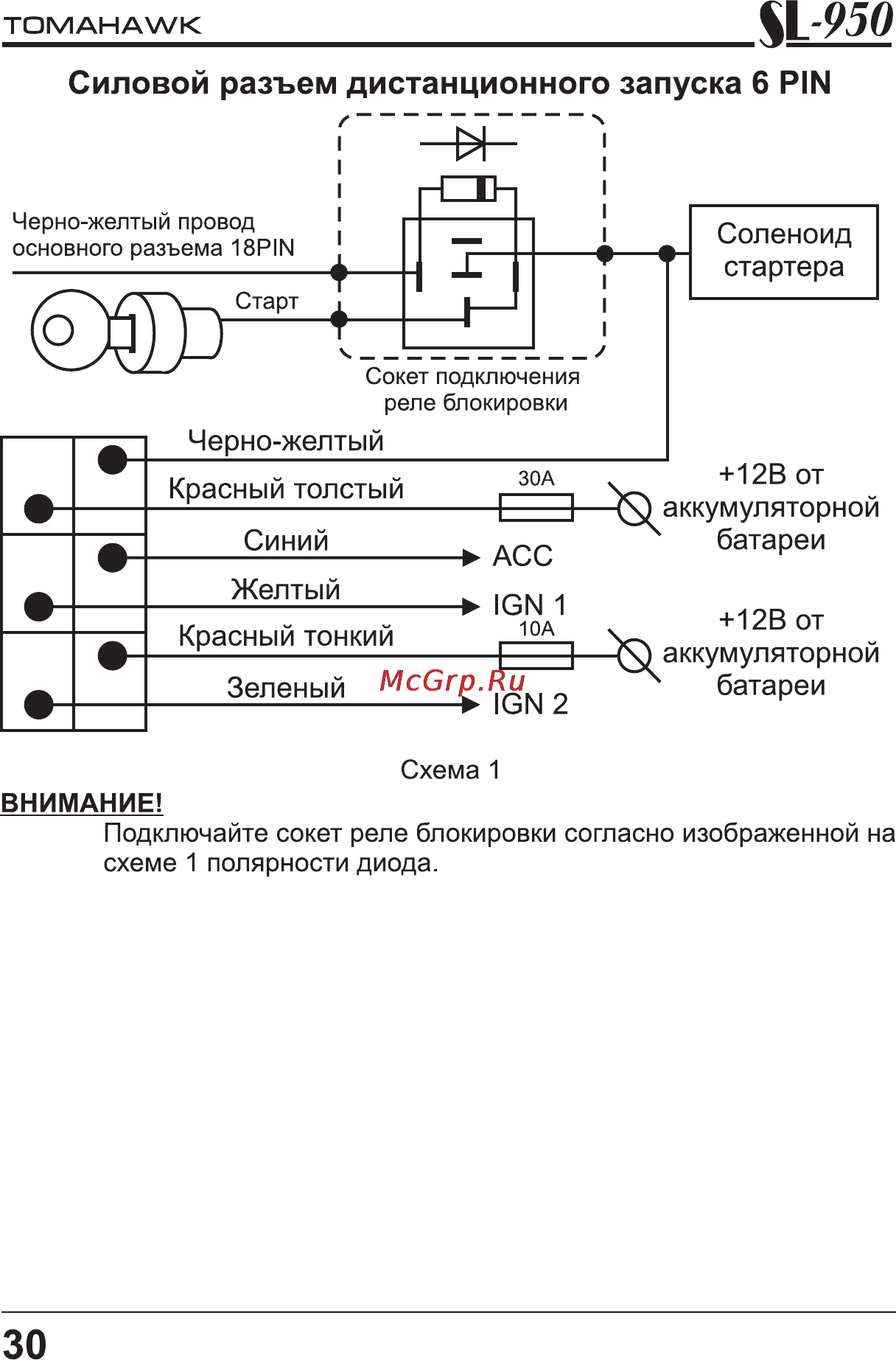

SL2 TOMAHAWK Силовой разъем дистанционного запуска 6 Р1Ы Черно желтый Красный толстый _____Синий_____ Желтый Красный тонкий Зеленый ЗОА АСС IGN 1 10А IGN 2 12В от аккумуляторной 4 батареи 12Вот аккумуляторной батареи Схема 1 ВНИМАНИЕ Подключайте сокет реле блокировки согласно изображенной на схеме 1 полярности диода 30
