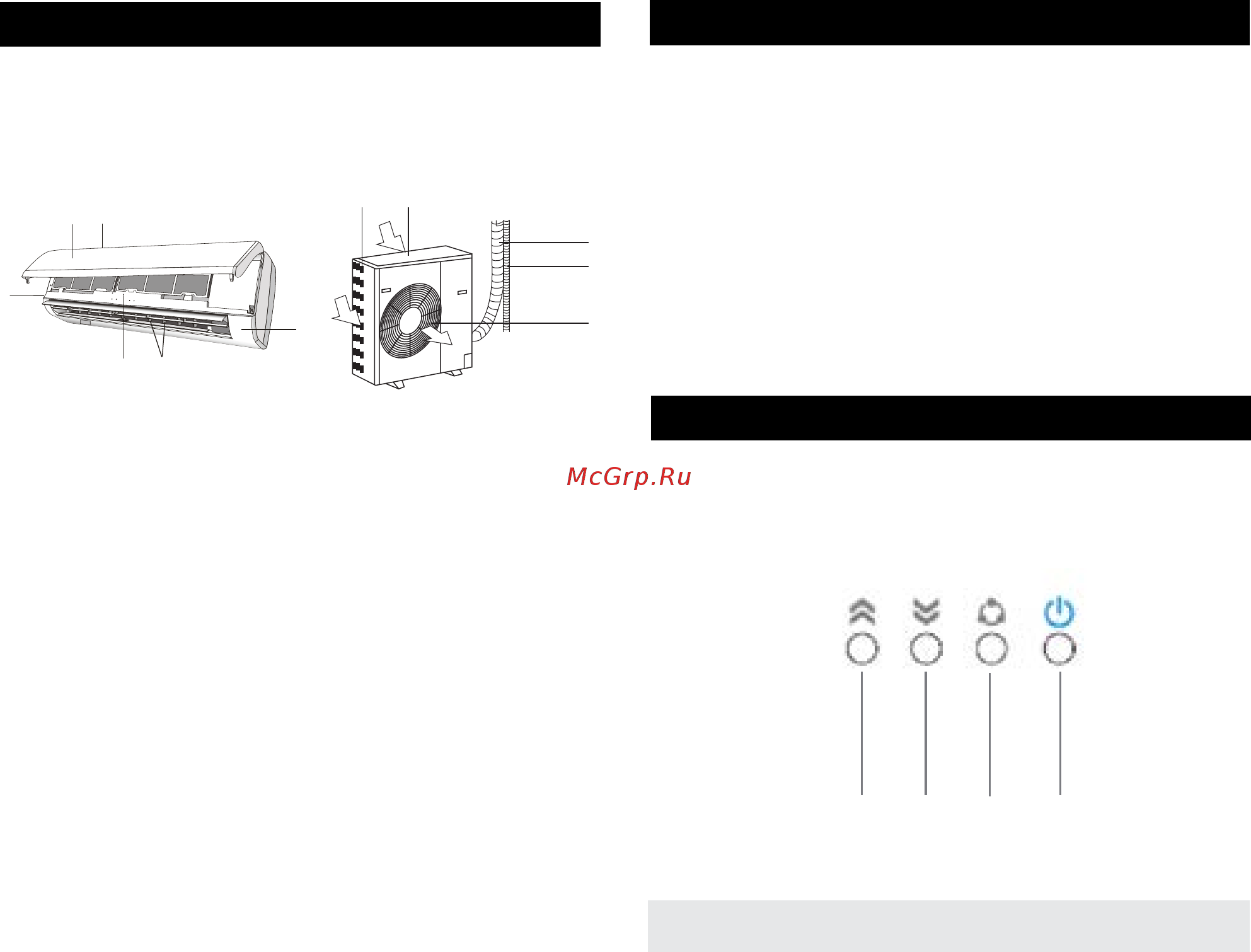

4. ОПИСАНИЕ ПРИБОРА

Кондиционер состоит из внутреннего и наружного блоков, соединен-

ных трубопроводами. Управление кондиционером осуществляется с

пульта дистанционного управления или с панели управления внутрен-

него блока.

1. Блок кондиционера для внутренней установки в помещении.

2. Лицевая панель.

3. Воздухозаборная решетка внутреннего блока.

4. Панель управления внутреннего блока

5. Жалюзи (направляющие заслонки) для раздачи обработанного

воздуха.

6. Воздушный фильтр.

7. Медная трубка газа (фреона), соединительная магистраль*.

8. Трубка для отвода конденсата*.

9. Воздуховыпускная решетка наружного блока.

10. Блок кондиционера для наружной установки вне помещения.

11. Воздухозаборные решетки наружного блока.

5. КОМПЛЕКТ ПОСТАВКИ

В комплектацию кондиционера воздуха (сплит-системы) входит:

Блок кондиционера для внутренней установки - 1 шт.

Блок кондиционера для наружной установки - 1 шт.

Пульт дистанционного управления - 1 шт.

Элементы питания для пульта ДУ - 2 шт.

Руководство по эксплуатации - 1 шт.

Гарантийный талон - 1 шт.

Упаковка блока внутренней установки - 1 шт.

Упаковка блока наружной установки - 1 шт.

* не входит в комплект поставки

Рис. 1

6. УПРАВЛЕНИЕ ПРИБОРОМ

Управление кондиционером осуществляется с пульта дистанционного

управления или с панели управления внутреннего блока.

1 2 3 4

Описание панели управления внутреннего блока

Рис. 2
