Faber SKYPAD X/WH F120 [105/124] Instaliranje
![Faber SKYPAD X/WH F120 [105/124] Instaliranje](/views2/1301995/page105/bg69.png)
HR
1
105
INSTALIRANJE
290
680
280

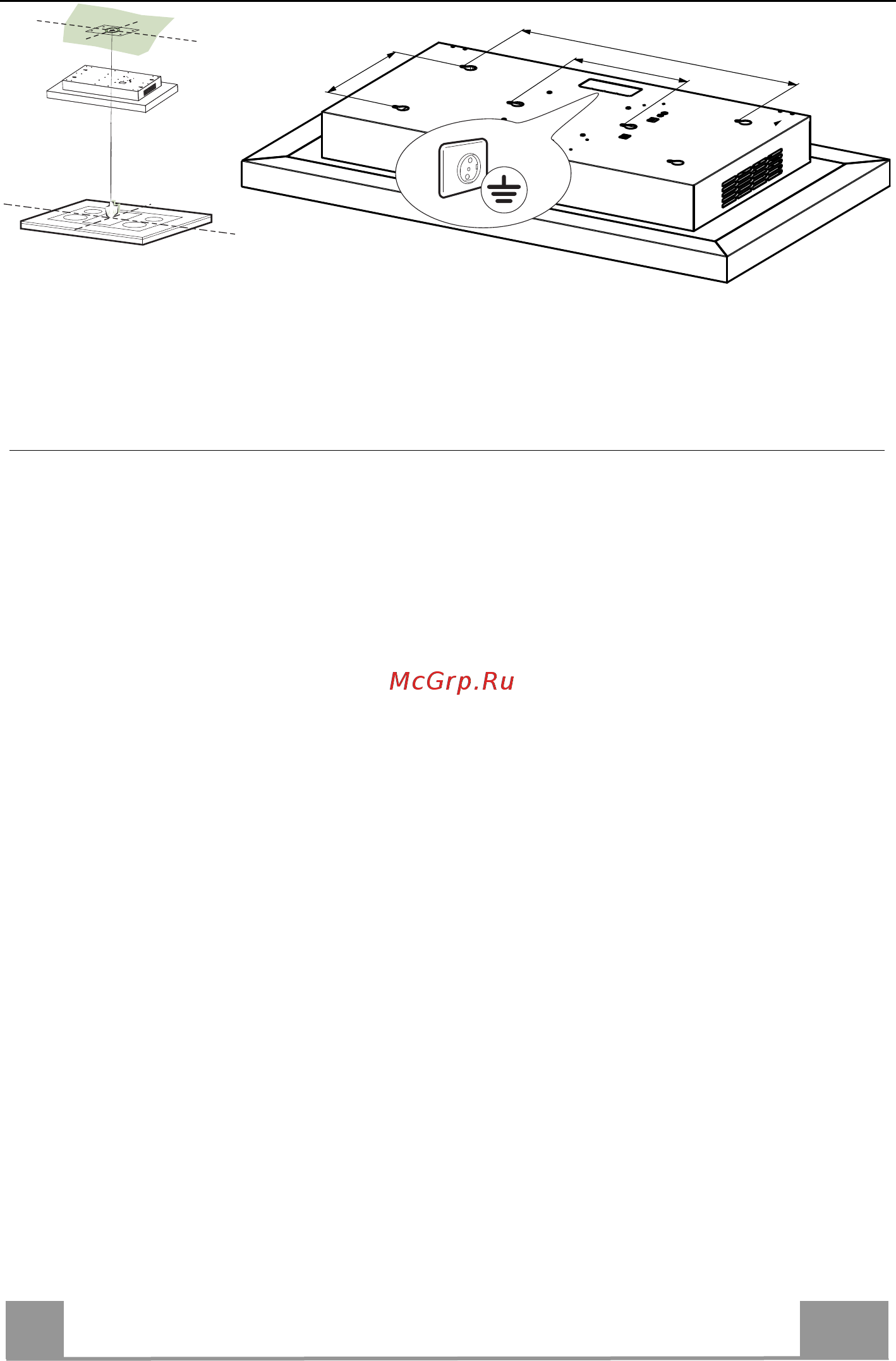

Bušenje stropa/police i pričvršćivanje okvira
BUŠENJE STROPA/POLICE
• Pomoću mjerila , označite na stropu/potpornoj polici središte površine za kuhanje.
• Koristeći mjere dimenzionalnog crteža, označite otvore za instalaciju.
• Izbušite sljedeće točke:
• Strop od masivnog betona: prema zaglavicama korištenim za beton.
• Strop od opeke s a zračnim komorama, s otpornom debljinom od 20mm: ø 10 mm (umetnite
odmah zaglavice 11 koji su dio opreme).
• Strop od drvenih greda: prema korištenim vijcima za drvo.
• Drvena polica: ø 7 mm.
• Položaj električnog kabela napajanja: ø 10 mm.
• Zavijte vijke, ukrštavajući ih i ostavljajući 4-5 mm od stropa:
• za masivni beton, zaglavice za beton, nisu dio opreme.
• za opeku sa zračnim komorama, s otpornom debljinom od oko 20 mm, vijci 12h, dio su op-
reme.
• za drvene grede, vijci za drvo, nisu dio opreme.
• za drvenu policu, vijci 12g sa podlošcima 22 i maticama 23, koji su dio opreme.
