EN
1
11

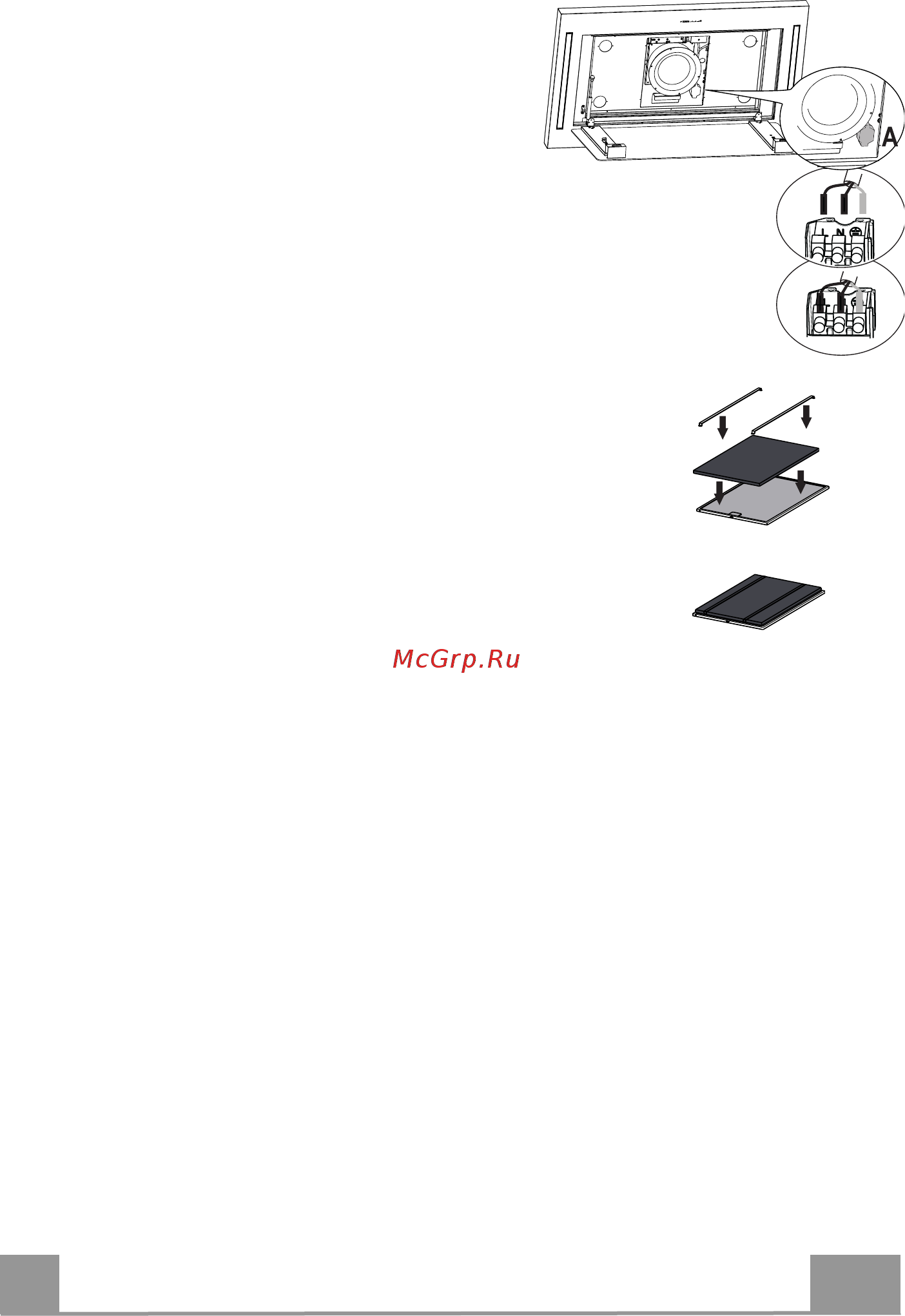

ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole switch having a contact gap of at least 3
mm..
• Before carrying out any operation the Hood must be
disconnected by removing the plug from the power
socket or turning off the main switch.
• From the inside of the hood canopy connect up the
power supply cable.
• Open the terminal box by unfastening the screws on
cover (A), connect the power supply to the wiring in
the box and then close the cover again.
• Fix the Charcoal Filter on the Metal grease filters like
as indicated in picture.
