OBSLUHA
Obsluha
50 | HDB-E Si www.stiebel-eltron.com
4. Obsluha
Jakmile otevřete ventil teplé vody na armatuře, topný systém pří-
stroje se automaticky zapne a voda se ohřívá.
Nastavení teploty teplé vody
Pokud je odběrný ventil zcela otevřený, a přitom není dosaženo
dostatečné výstupní teploty znamená to, že přístrojem protéká
více vody, než je schopen topný systém ohřát.
f Snižte průtok odběrného ventilu.
Odebírané množství
Podle ročního období dochází v závislosti na různé teplotě stu-
dené vody k odběru odlišného maximálního množství smíšené
vody, respektive krůznému odtokovému množství (viz kapitola
„Technické údaje“).
Po přerušení přívodu vody
Viz kapitola „Opětovné uvedení do provozu“
5. Čištění, péče a údržba
f Nepoužívejte abrazivní čisticí prostředky nebo prostředky
obsahující rozpouštědla! K ošetřování a údržbě přístroje stačí
vlhká textilie.
f Kontrolujte pravidelně armatury. Vodní kámen na výtocích z
armatur odstraníte běžnými prostředky k odstranění vodního
kamene.
6. Odstranění problémů
Závada )
f *+(,
I když je ventil teplé vody
zcela otevřen, přístroj se
nezapne.
Došlo kvýpadku elektric-
kého napájení.
Zkontrolujte jištění vnitř-
ní instalace.
Nebylo dosaženo množ-
ství k zapnutí přístroje.
Perlátor v armatuře nebo
ve sprchové hlavici je za-
nesen vodním kamenem
nebo je znečištěný.
Očistěte perlátor nebo
sprchovou hlavici a zbav-
te je vodního kamene.
Je přerušen přívod vody.
Odvzdušněte přístroj a
přívod studené vody (viz
kapitola „Uvedení do
provozu/Opětovné uve-
dení do provozu“).
Při odběru teplé vody
teče chvíli studená voda.
Zařízení rozpoznalo ve
vodě vyšší obsah vzdu-
chu a na chvíli vypnulo
topný výkon.
Přístroj se za 1minutu
opět samočinně zapne.

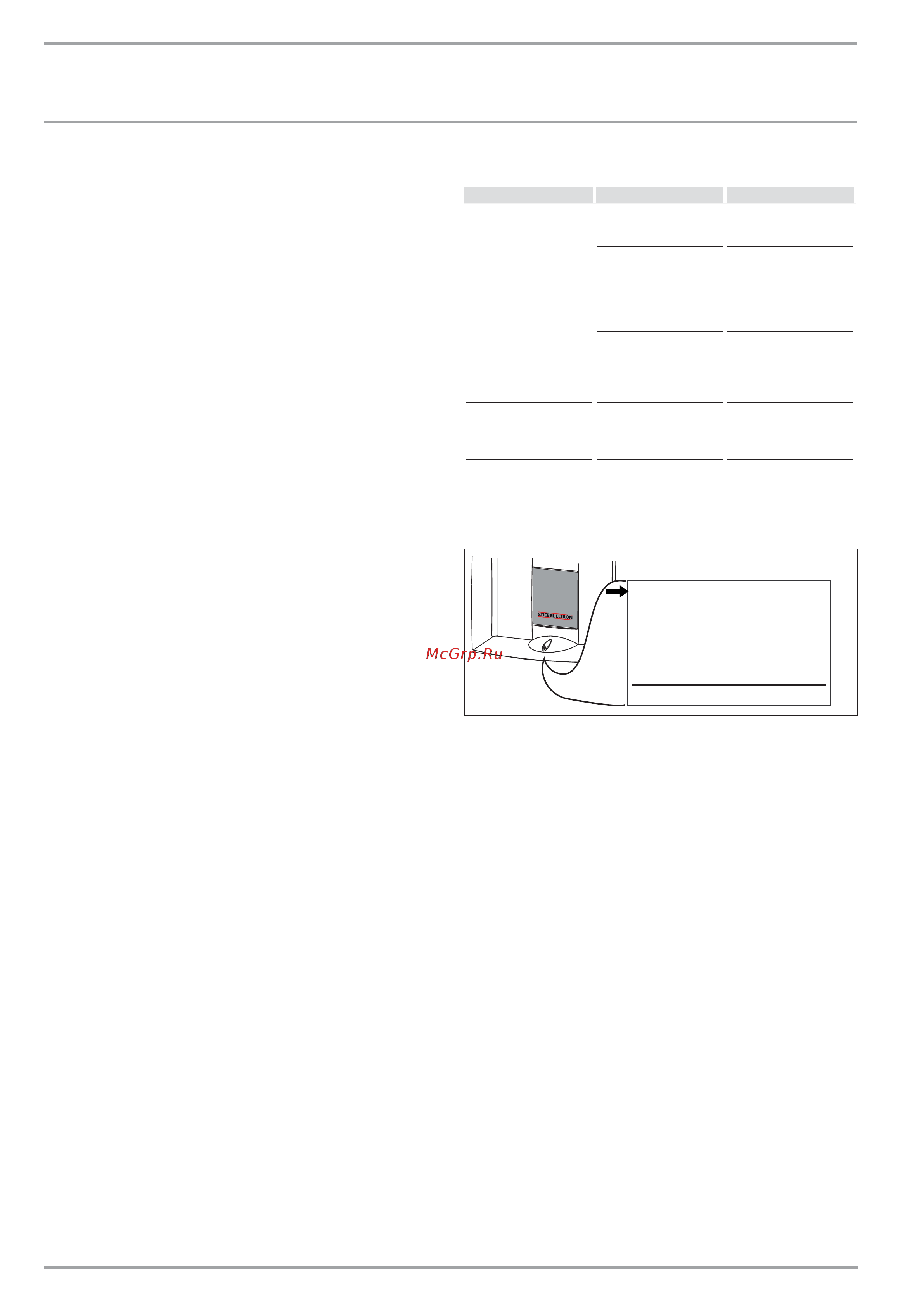

Pokud nelze příčinu odstranit, kontaktujte odborníka. K získání
lepší a rychlejší pomoci si připravte číslo (č. 000000-0000-000000),
které je uvedeno na typovém štítku:
HDB-E ..
Nr.: 000000-0000-000000
