français

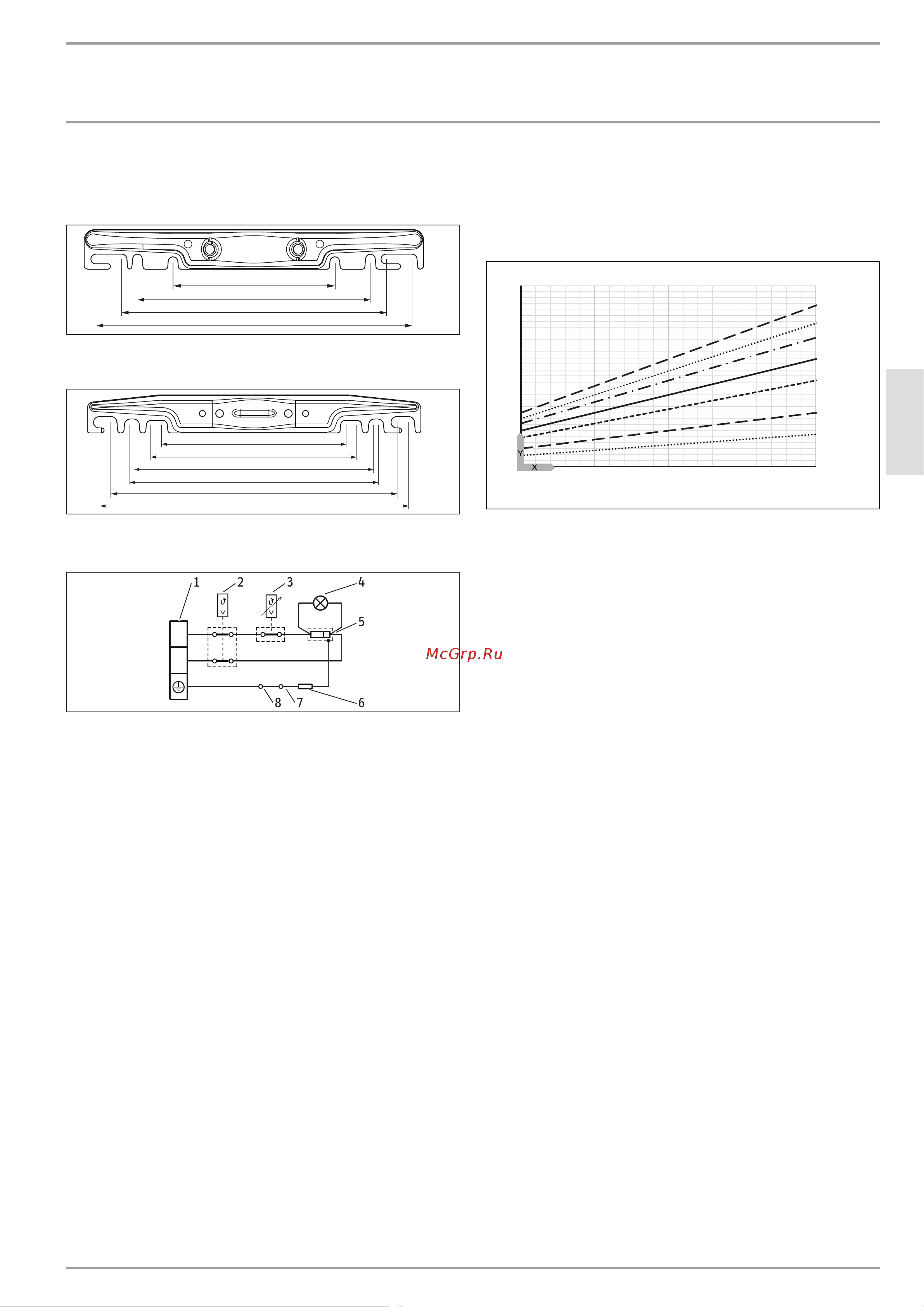

www.stiebel-eltron.com PSH Trend | 35
INSTALLATION
Données techniques
Suspension murale
30 - 50 l
184
265
300
360
80�02�07�0005
80 - 200 l
450
415
360
350
300
265
80�02�07�0006
15.2 Schéma électrique
N
L
21 3 4
5
678
85�02�07�0010
1 Borne de raccordement
2 Limiteur de sécurité
3 Thermostat
4 Témoin lumineux pour l’affichage du fonctionnement
5 Corps de chauffe
6 Résistance électrique 560 ohms
7 Mise à la terre de l’anode
8 Ballon
15.3 Courbes de chauffe
La durée de chauffe dépend de la capacité du ballon, de la tem-
pérature de l’eau froide et de la puissance de chauffe.
Courbe à une température d’eau froide de 15°C :
0
1
2
3
4
5
6
35 45 55 65 75
1
2
7
6
5
4
3
D0000037214
X Réglage de la température [°C]
Y Temps de montée en température [h]
1 150l
2 200l
3 120l
4 100l
5 80l
6 50l
7 30l
15.4 Conditions en cas de dysfonctionnement
En cas de panne, la température peut atteindre 95°C à 0,6MPa.
