15. Technické údaje

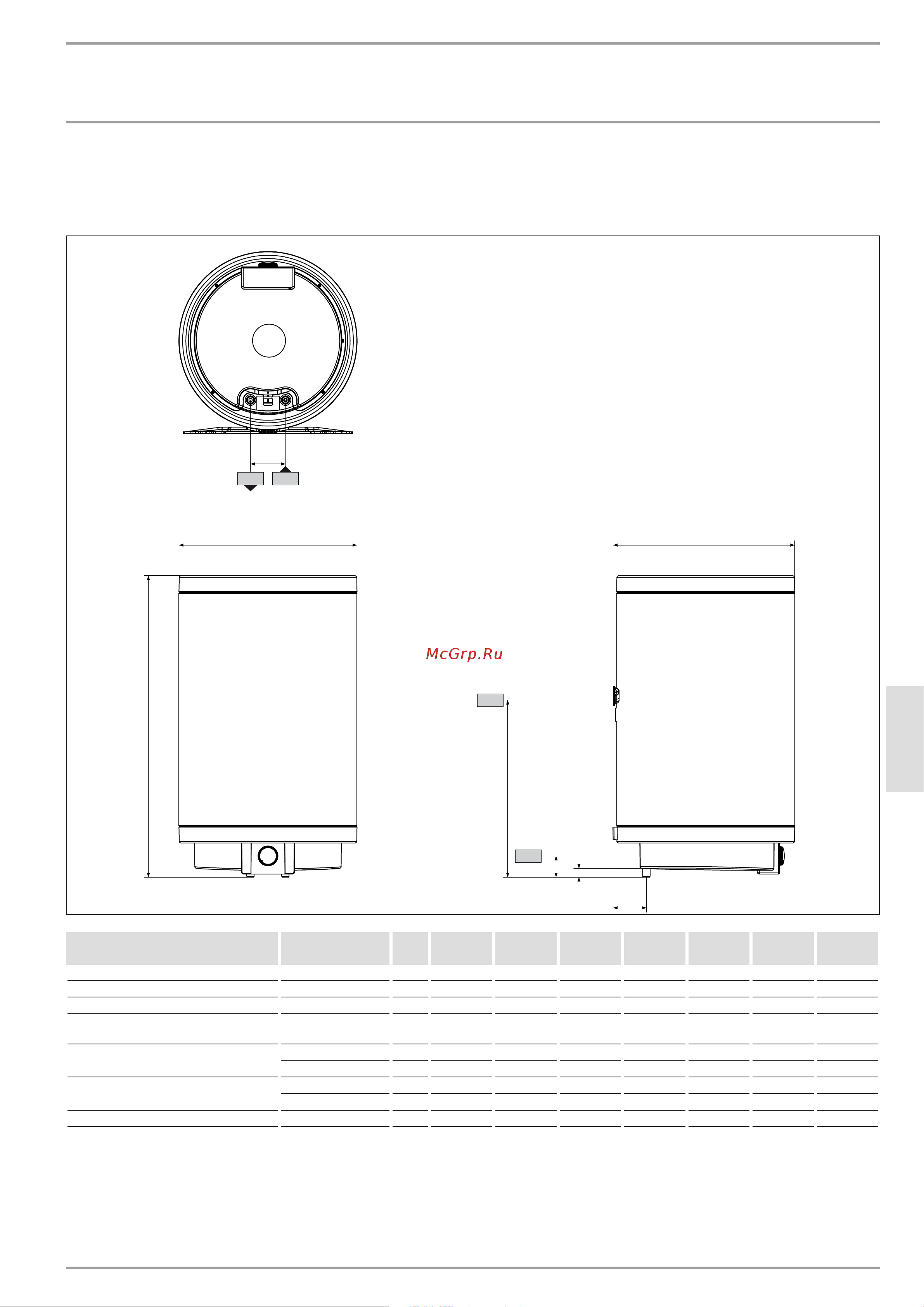

15.1 Rozmery a prípojky
c01
c06
i13
b01
a10
100
a40 a30
61
23
D0000037135
PSH 30
Trend
PSH 50
Trend
PSH 80
Trend
PSH 100
Trend
PSH 120
Trend
PSH 150
Trend
PSH 200
Trend
a10 Prístroj Výška mm 635 890 860 1015 1170 1400 1705
a30 Prístroj Hĺbka mm 410 410 520 520 520 520 520
a40 Prístroj Priemer mm 405 405 510 510 510 510 510
b01 Priechodka elektr. vedenia Zoskrutkovanie M20x1,5
(PG 16)
M20x1,5
(PG 16)
M20x1,5
(PG 16)
M20x1,5
(PG 16)
M20x1,5
(PG 16)
M20x1,5
(PG 16)
M20x1,5
(PG 16)
c01 Studená voda prívod
Vonkajší závit G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A
Odstup vzadu mm 85,5 85,5 95 95 95 95 95
c06 Teplá voda výtok
Vonkajší závit G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A
Odstup vzadu mm 85,5 85,5 95 95 95 95 95
i13 Zavesenie na stenu Výška mm 530 590 520 790 825 1060 1360
