Activated Charcoal Filter (Recirculation Version)
This cannot be washed or regenerated, and must be changed when the C symbol on the display
appears, or at least once every 4 months. The Alarm signal must be activated in advance.
Activating the alarm signal
• In Recirculation Version Hoods, the Filter Saturation Alarm must be activated on
installation or at a later date.
• Turn the Lights and the Suction Motor off.
• Press and hold button D for approximately 5 seconds to enable / disable the A.C. Filters
• Symbol C flashes twice, A.C. Filter saturation alarm ACTIVATED
• Symbol C flashes once, A.C. Filter Saturation alarm DEACTIVATED

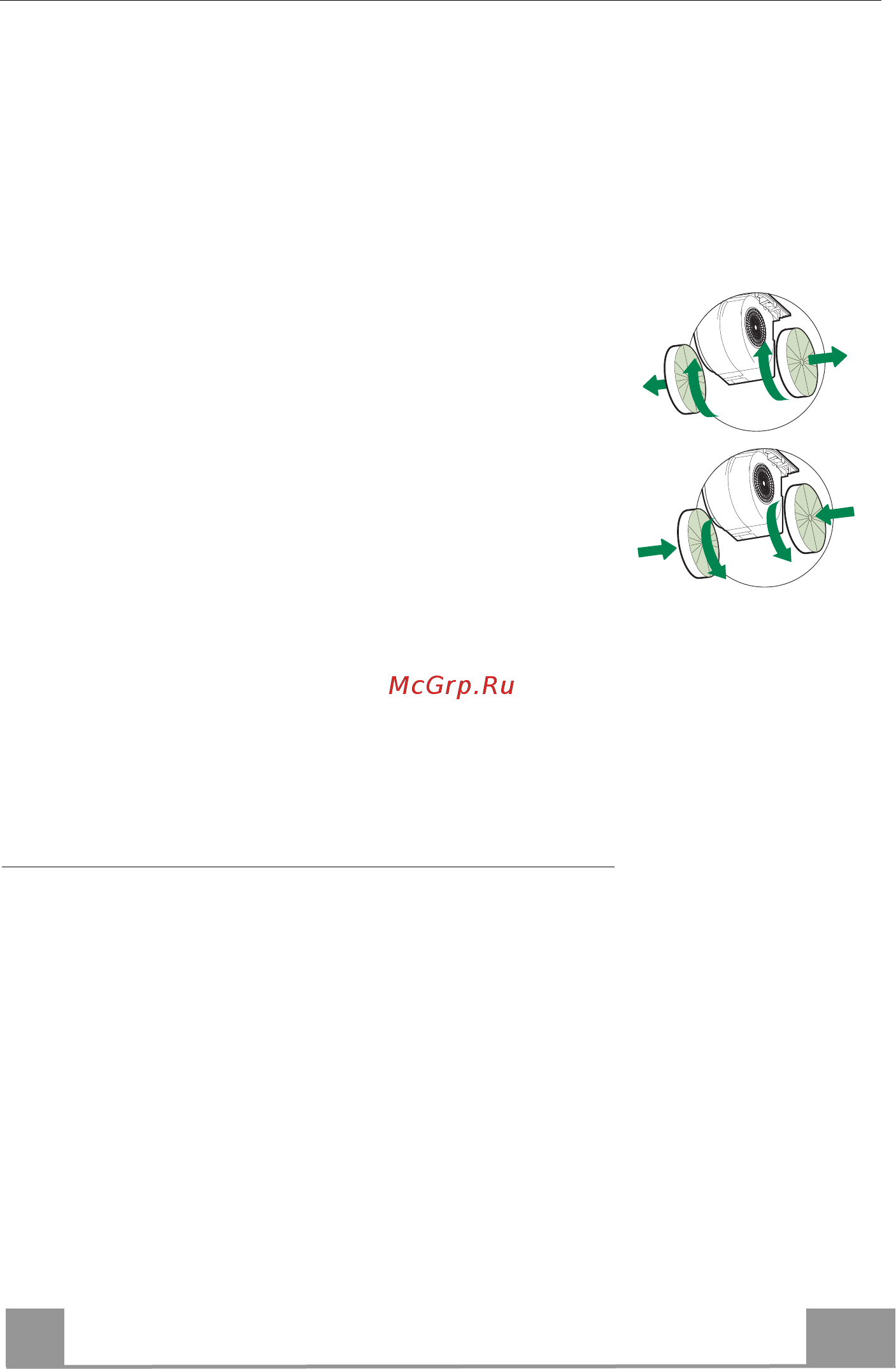

REPLACING THE CHARCOAL FILTER
Alarm reset
• Press the G-key for at least 2 seconds.
Replacing the filter
• Open the upper panel by pressing the A-key for about a
second (see Part USE).
• Remove the metal filters.
• Remove the saturated charcoal filter as indicated (A).
• Fit the new filters as indicated (B).
• Put the metal grease filters in their seats.
A
B
Lighting unit
• For replacement contact technical support. ("To purchase con-
tact technical support")
