24 | MHG, MHJ, MHS, MHP, MHV, SPH www.stiebel-eltron.com
INSTALLATION
Sécurité
INSTALLATION
7. Sécurité
L’installation, la mise en service, la maintenance et les répara-
tions de cet équipement ne doivent être effectuées que par un
installateur qualifié.
7.1 Consignes de sécurité générales
Nous ne garantissons le bon fonctionnement et la sécurité de
l’appareil que si des accessoires et pièces de rechange d’origine
sont utilisés.
- Fixez l’appareil sur une paroi verticale capable de résister à
une température d’au moins 90°C.
- Respectez les distances minimales d’espacement avec les
objets avoisinants.
- Respectez les indications de la plaque signalétique.
- La tension indiquée doit correspondre à la tension du
secteur.
- Le raccordement au secteur doit être réalisé exclusivement
en connexion fixe.
- Ne montez pas l’appareil juste en dessous d’une prise
murale.
- L’appareil doit pouvoir être déconnecté du réseau élec-
trique par un dispositif de coupure omnipolaire ayant une
ouverture minimale des contacts de 3mm. Il est interdit
d’effectuer une installation avec un câble de raccordement
électrique fixe.
- Lors de l’installation de l’appareil de chauffage dans des
pièces avec baignoire et/ou douche, veillez à tenir compte
de la zone de protection selon les prescriptions VDE0100,
partie701, en conformité avec les indications de la plaque
signalétique de l’appareil.
La boîte de jonction ne doit pas dans ce cas être installée
dans les zones de protection 1 et2.
- Placez l’appareil de sorte que les dispositifs de commutation
et de régulation ne puissent être touchés par les personnes
se trouvant dans la baignoire ou la douche.
- Dimensionnez tous les équipements en fonction de la puis-
sance absorbée nominale des appareils.
7.2 Prescriptions, normes et directives
Remarque
Respectez la législation et les prescriptions nationales et
locales en vigueur.
8. Accessoires spéciaux
La régulation du chauffage à pierres naturelles s’opère à l’aide
des régulateurs de température ambiante.
- RTA-S2, RTA-S UP: régulateur de température ambiante avec
récupération thermique, puissance de coupure de 10A/
250V.
- RTA 3000-S2: comme RTA-S2, mais sans commutateur et
avec une puissance de coupure de 3000W.
AVERTISSEMENT Électrocution
Pour une puissance de chauffe supérieure à 1500 W,
branchez le conducteur neutre (N) directement sur le
secteur. Ne raccordez pas le conducteur neutre au ré-
gulateur.
- RTA 3600 UP: comme RTA-S UP, mais sans commutateur et
avec une puissance de coupure de 3600W.
- RTU-S: régulateur de température ambiante avec horloge de
commutation synchrone intégrée (24heures) pour un abais-
sement automatique de la température.

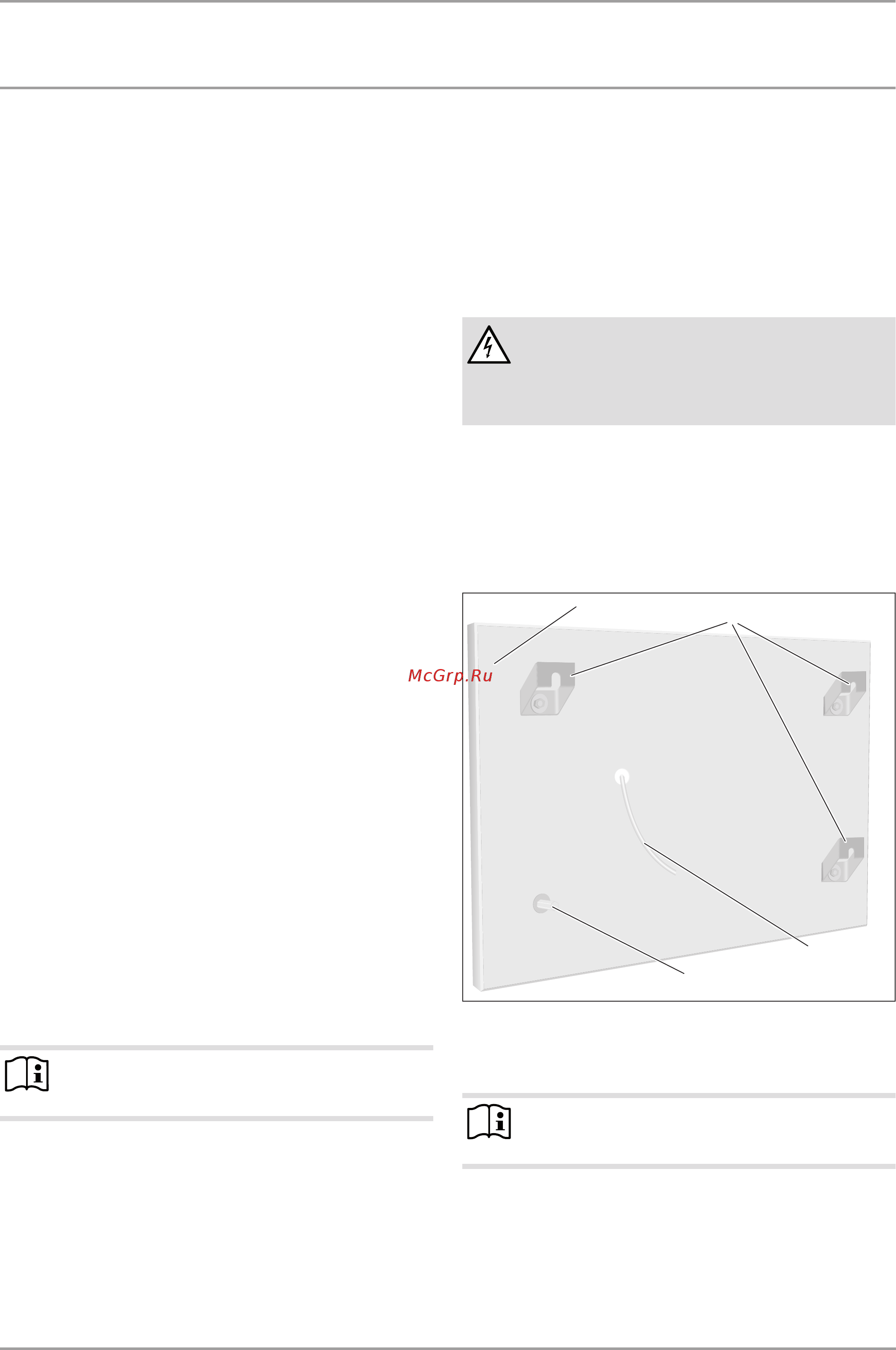

9. Description de l’appareil
26�07�30�0004
1
3
2
4
1 Plaque de pierre naturelle
2 Supports muraux avec vis de fixation
3 Câble d’alimentation
4 Boulon d’écartement
Remarque
Les vis à six pans nécessaires à la fixation murale ne sont
pas fournies à la livraison.
Un système de goulotte est creusé à l’arrière de la plaque de pierre
naturelle, dans lequel est inséré un câble chauffant avec deux
limiteurs de température de sécurité à réarmement automatique.
En guise de protection, le système de goulotte est colmaté avec
de la colle pour marbre.
