INSTALLATION

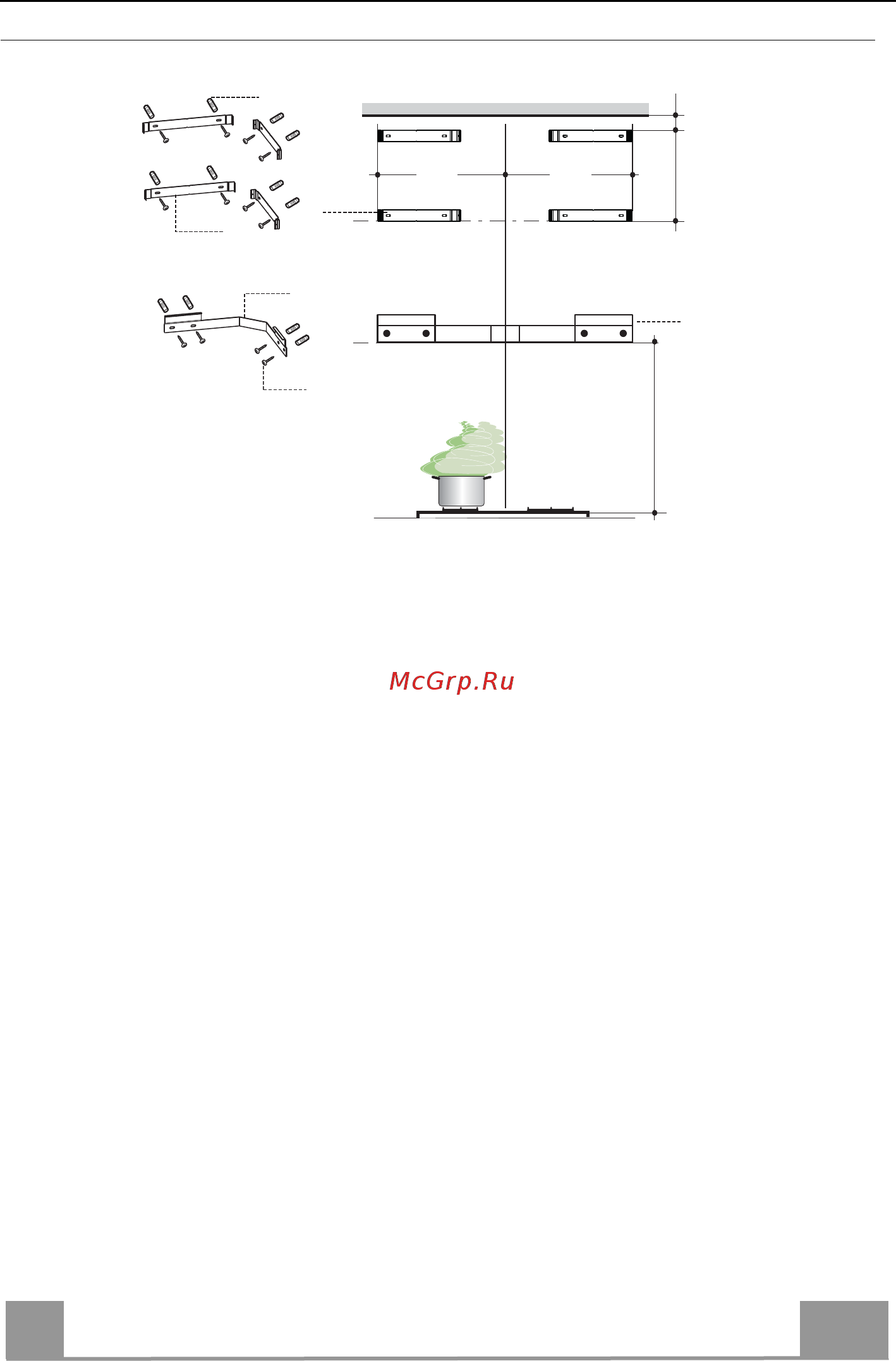

Wall drilling and bracket fixing
• Rest Bracket 7.1 as shown, 935 mm above the cooker top, taking care that the bracket is level.
• Mark the wall at the centres of the holes in the bracket.
• Rest a Bracket 7.2.1 as shown, 1-2 mm from the ceiling or top limit, and 324 mm from the
corner of the wall.
• Mark the wall at the centres of the holes in the bracket.
• Place bracket 7.2.1 on the wall as shown at X mm below the first bracket (X = height of the
upper chimney section supplied), and 324 mm from the corner of the wall.
• Repeat this operation on the other side, checking that it is level.
• Drill ø 8 mm holes at all the centre points marked.
• Insert the wall plugs 11 in the holes.
• Fix the brackets and the Support using the 12a (4,2 x 44,4) screws supplied.
935
7.1
7.2.1
X
324 324
1÷2
7.1
12a
11
7.2.1
