2. Подайте вертикальный сигнал на вход CH2 (Y) [10], а горизонтальный сигнал на вход CH1 (X) [9].

Когда луч начнет перемещаться по экрану, установите нормальную яркость.

3. Отрегулируйте амплитуду по вертикали переключателем VOLT/DIV канала CH2 [14], а амплитуду

луча по горизонтали переключателем VOLT/DIV канала CH1 [13]. При необходимости можно

использовать регулятор VARIABLE, ручка TIME VARIABLE [25] в этом режиме должна оставаться

нажатой.

4. Отрегулируйте положение луча по вертикали регулятором CH2 VERTICAL POSITION [18], а

положение луча по горизонтали ручкой HORIZONTAL POSITION [26]. (Регулятор CH1 VERTICAL

POSITION [17] в режиме X-Y не действует.)

5. Сигнал вертикального отклонения канала CH2 (Y) можно инвертировать, вытянув ручку CH2

VERTICAL POSITION [18] в положение PULL CH2 INV.

2-2-9. Использование задержанной развертки

Осциллограф OS-5100 имеет два генератора развертки с возможностью задержки запуска одного

относительно другого. Это позволяет любую интересующую часть сигнала или отдельный импульс из

последовательности импульсов развернуть на весь экран ЭЛТ. Задержанная развертка может

использоваться как в одноканальном, так и в двухканальном режима. При этом процедуры управления

одинаковые, независимо от числа каналов.

Процедуры при использовании задержанной развертки:

1. Установите требуемый режим вертикального отклонения.

2. При помощи переключателя [21] установите режим A INT (для этого нажмите кнопки A и B

одновременно). При этом часть отображаемого сигнала будет более яркой, чем остальная. Этот

выделенный участок и есть сигнал, полученный при помощи задержанной развертки B. Положение

начала запуска задержанной развертки B может меняться при помощи регулятора DLY'D POSITION

[24]. Дрожание изображения развертки B устраните при помощи регулятора TRIGGER LEVEL [31],

предварительно нажав кнопку B TRIG'D переключателя HORIZ DISPLAY [21] (если требуется

устойчивое изображение сигнала). Затем установите требуемые параметры дополнительной

развертки при помощи регулятора DLY'D POSITION [24] и переключателя A TIME/DIV [22].

3. Нажимте кнопку B переключателя HORIZ DISPLAY [21] (кнопка B TRIG'D отпущена) при этом на

экране ЭЛТ останется только сигнал с разверткой B. Этот режим используется для измерений.

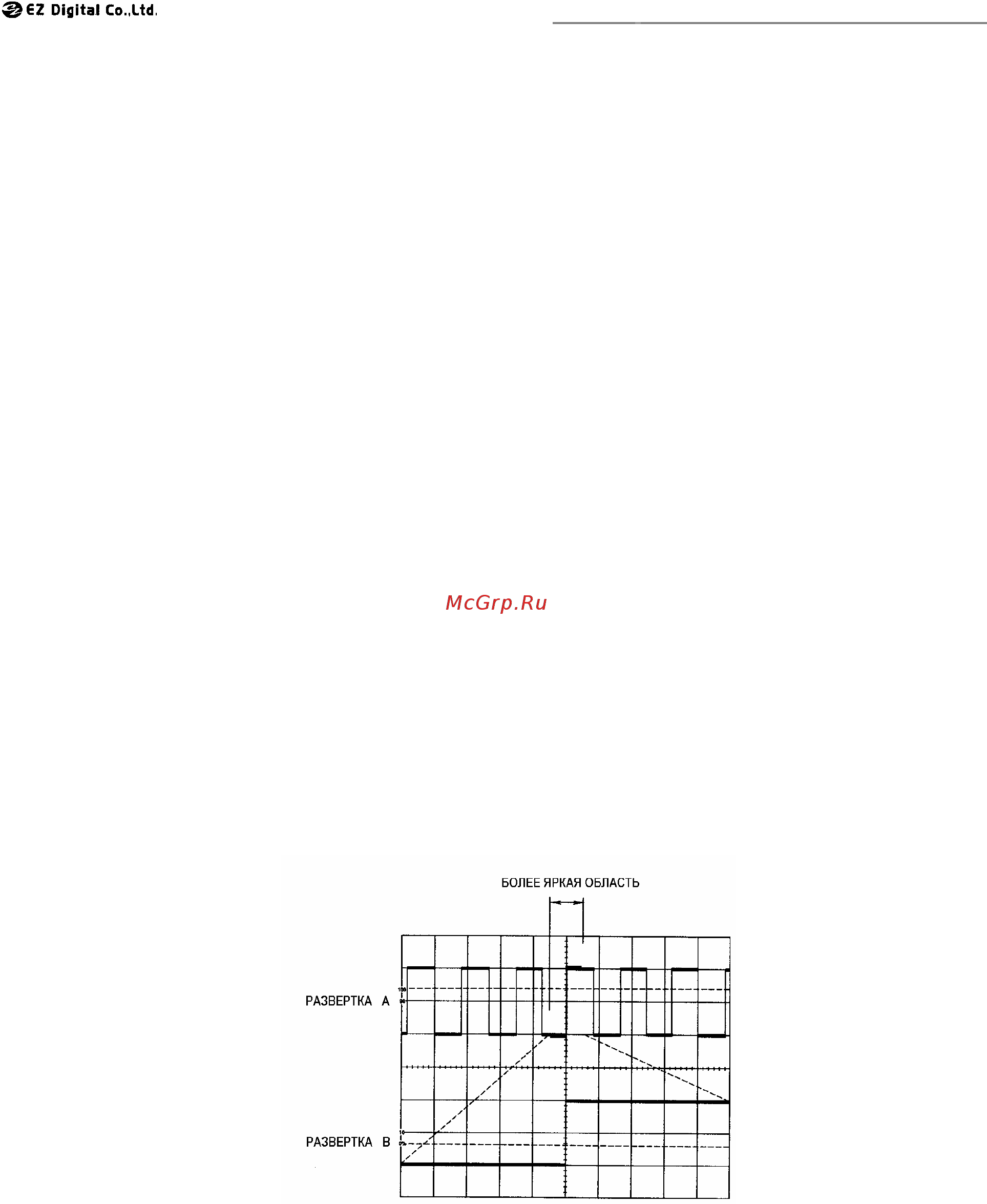

Рисунок 2-6. ПРИМЕНЕНИЕ ЗАДЕРЖАННОЙ РАЗВЕРТКИ B

2-3. ПРИМЕНЕНИЕ ОСЦИЛЛОГРАФА ПРИ ИЗМЕРЕНИЯХ

Этот раздел содержит инструкции по использованию возможностей Вашего осциллографа OS-5100 для

основных процедур измерений. Это - всего лишь малая часть возможных применений для данного

осциллографа. Эти специфические применения были отобраны для демонстрации возможностей

средств управления и особенностей, не полностью раскрытых в разделе РАБОТА С ПРИБОРОМ,

пояснения некоторых действий примером, а также их важности и универсальности.
