OS-5100 АНАЛОГОВЫЙ ОСЦИЛЛОГРАФ

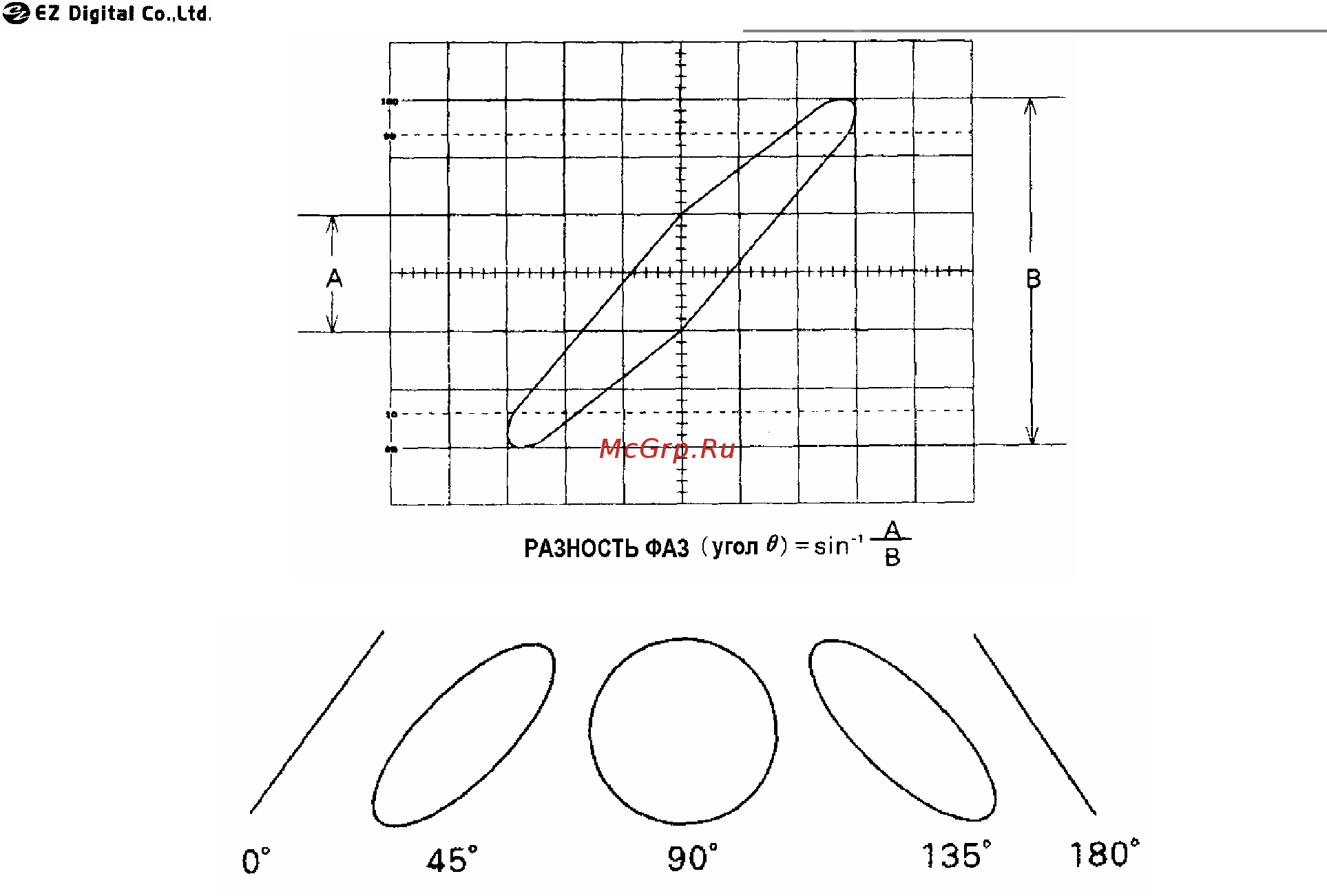

(a) ВЫЧИСЛЕНИЕ РАЗНОСТИ ФАЗ ПО ФИГУРЕ ЛИССАЖУ

(b)

ФИГУРЫ ЛИССАЖУ И СООТВЕТСТВУЮЩИЕ ИМ ФАЗЫ

Рисунок 2-11. ИЗМЕРЕНИЕ РАЗНОСТИ ФАЗ МЕТОДОМ ЛИССАЖУ

2-3-5. Измерение длительностей фронта и спада импульса

Длительность фронта импульса - это время нарастания сигнала от уровня 10% до уровня 90% его

амплитуды.

Длительность спада импульса - время спада сигнала от уровня 90% до уровня 10% амплитуды.

Длительность фронта и длительность спада иначе называют временем переходного процесса и

измеряют одинаково.

Для измерения длительности фронта и спада выполните следующие действия:

1. Подключите источник исследуемого импульсного сигнала к входу CH1 IN [9], и установите

переключатель AC-DC,GND [11] в положение AC.

2. При помощи переключателя A TIME/DIV [22] добейтесь, чтобы на экране было отображено около

двух периодов сигнала. Убедитесь, что ручка A VARIABLE [25] находится в крайнем положении по

часовой стрелке и нажата.

3. Поместите осциллограмму в центр экрана по вертикали ручкой CH1 POSITION [17].

4. Установите переключатель VOLTS/DIV [13] в такое положение, чтобы основание и вершина

импульса находились как можно ближе к линиям сетки 0% и 100%, затем ручкой VARIABLE [15]

добейтесь, чтобы основание и вершина импульса совпали с линиями 0% и 100% (рис. 2-12(a)).

5. Вращением ручки HORISONTAL POSITION [26] переместите изображение так, чтобы фронт

импульса пересекал центральную вертикальную линию сетки на уровне 10% амплитуды импульса.

6. Если длительность фронта импульса сравнима с периодом повторения, никаких дополнительных

регулировок не требуется. Если фронт практически совпадает с вертикальной линией сетки,

вытяните на себя регулятор A VARIABLE/PULL x 10 MAG [25] и выполните регулировку положения

луча согласно п.5 (рис. 2-12(b)).

7. Подсчитайте количество делений между центральной вертикальной линией сетки (уровень 10%) и

точкой пересечения луча с линией сетки 90%.

8. Для определения длительности фронта импульса умножьте результат, полученный в п.7, на

значение коэффициента развертки установленного переключателем TIME/DIV. При использовании

десятикратной растяжки изображения разделите полученное значение на 10. Например, на рис. 2-

12(a), если коэффициент развертки равен 1 мкс/дел., длительность фронта будет 360 нс (1000 нс/10

= 100 нс, т.к. использована растяжка изображения, 100 нс х 3,6 дел. = 360 нс).
