11
AUTO SET (АВТОМАТИЧЕСКАЯ УСТАНОВКА РЕЖИМА)
При выполнении автоматической установки режима изображения все настройки
устанавливаются в положение оптимального изображения наблюдаемого сигнала. При
изменении сигнала автоматическая установка последовательно отслеживает сигнал и
его изменения. Автоматическая установка работает отдельно в режиме осциллографа
и в режиме мультиметра. В режиме осциллографа автоматически отслеживаются
следующие параметры:
- включение /
выключение изображения входного сигнала
- масштаб горизонтальной развертки
- масштаб по вертикальной оси, положение по вертикали, тип связи с источником
сигнала
- синхронизация (режим, источник, тип связи, полярность, уровень)
Условия
Автоустановка работает только при наличии стабильного периодического входного
сигнала. Для стабильной работы входной сигнал должен удовлетворять следующим
условиям:
a) Частота сигнала: 30
Гц – 50 МГц
b) Скважность сигнала: 20% - 80%
c) Амплитуда сигнала: 15мВ – 10В (не менее 20мВ для диапазона 20 – 100 Гц)
d) Длительность импульса должна составлять не менее 15нс для сигнала
прямоугольной формы частотой 50МГц.
Если эти условия не выполняются, под экраном возникает надпись: "Unable to setup"
(Автоустановка режима невозможна).
Установка
Если режим автоустановки активирован в отсутствие входного
сигнала,
перечисленные внизу установки автоматически переключаются в указанные режимы.
Наименование установки Обозначение Переключается в режим
Табл. 2-1
Режимы по Режим хранения RUN, HOLD RUN (развертка)
умолчанию Связь со входным сигналом AC / DC / GND AC (по переменному напр.)
Режим синхронизации TRIGGER MODE AUTO
Связь с синхроимпульсом COUPLING DC (по постоянному напр.)
Полярность синхронизации SLOPE По переднему фронту
НАСТРОЙКИ ИЗОБРАЖЕНИЯ ПО ВЕРТИКАЛЬНОЙ ОСИ (1й и 2й КАНАЛЫ)
Описанные ниже переключатели относятся как к 1му, так и ко 2му каналу.

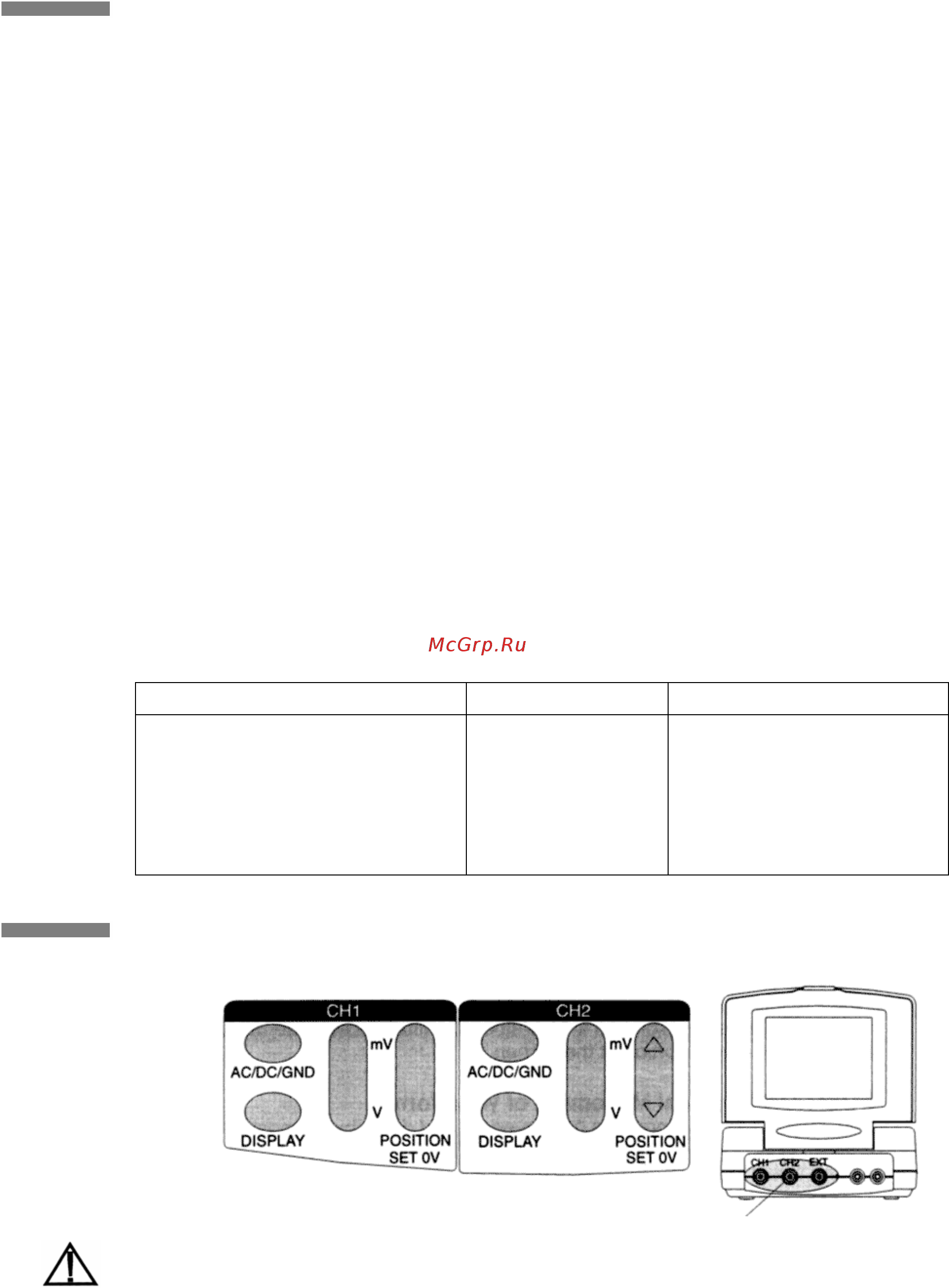

Рис 2-2
Кнопки
настройки
по вертикали
Максимальное входное напряжение в режиме осциллографа
все входы (CH1, CH2, EXT): 42В пиковое, 30В эфф. для переменного напряжения, 60В
для постоянного напряжения.
