Ez Digital OS-310M [10/30] Режим осциллографа scope

Положение по вертикали, o. Тип связи с источником сигнала 1-го канала, p. Включение

/ выключение изображения 2-го канала, q. Масштаб по вертикали для 2-го канала, r.

Уровень синхронизации, s. Тип связи с источником сигнала 2-го канала, t. Масштаб по

горизонтали, u. Курсор уровня синхронизации.

Режим METER

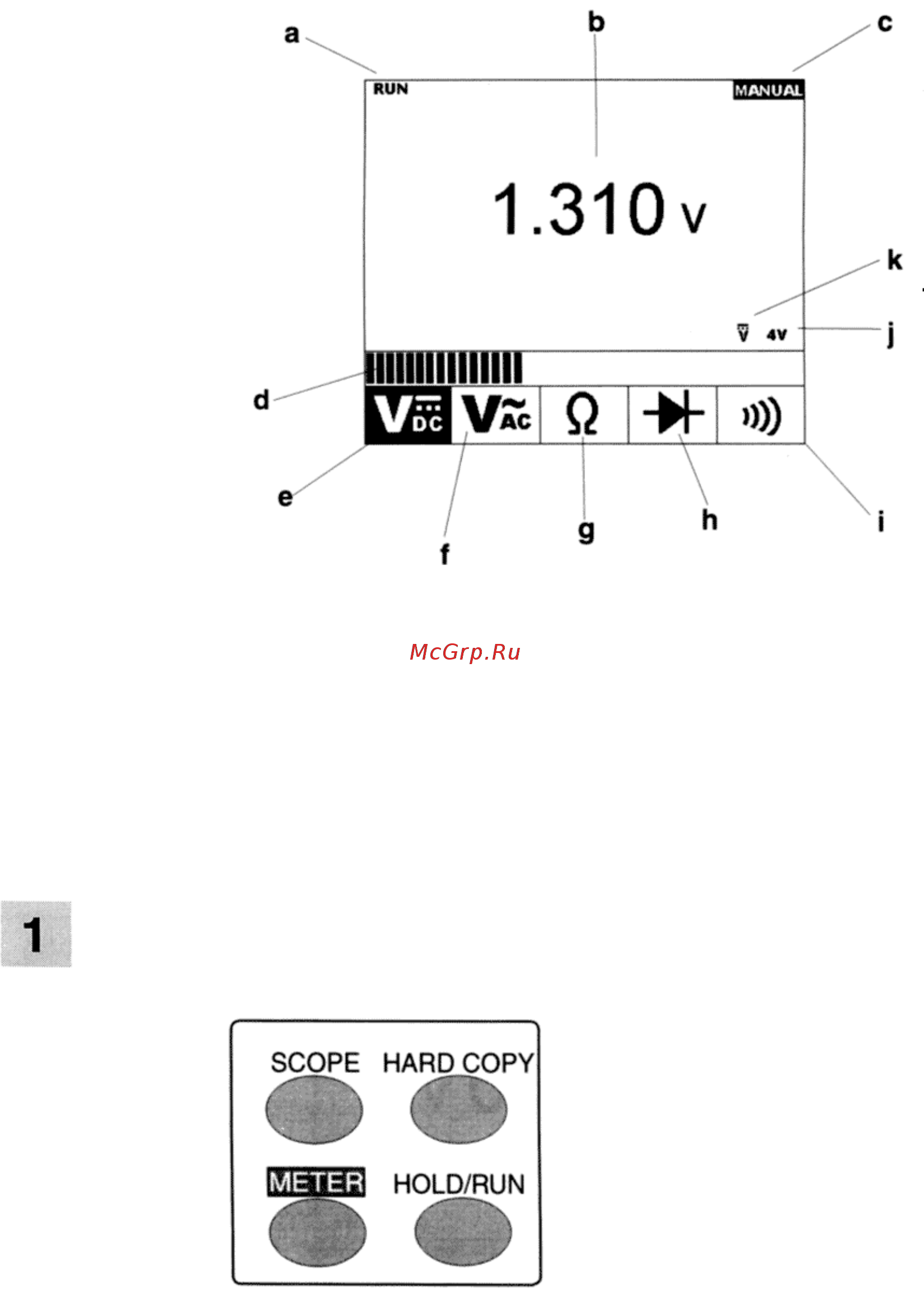

Рис. 1-10

Описание режима

METER

a. RUN/HOLD (счет/остановка), b. Измеряемая величина, c. Auto/Manual (авто/ручная),

d. Графическая шкала, e. Режим измерения постоянного напряжения, f. Режим

измерения переменного напряжения, g. Режим измерения сопротивлений, h. Режим

диодного теста, i. Режим прозвонки, j. Диапазон измерения, k. Выбранный режим

В данной главе описаны различные функции

и процедуры работы. Назначение кнопок

на передней панели прибора описано в главе 1.

РЕЖИМ ОСЦИЛЛОГРАФА (SCOPE)

Рис. 2-1

Кнопки выбора

режимов
