Ez Digital OS-310M [8/30] Описание дисплея и кнопок управления

ОПИСАНИЕ ДИСПЛЕЯ И КНОПОК УПРАВЛЕНИЯ

ОПИСАНИЕ КНОПОК УПРАВЛЕНИЯ

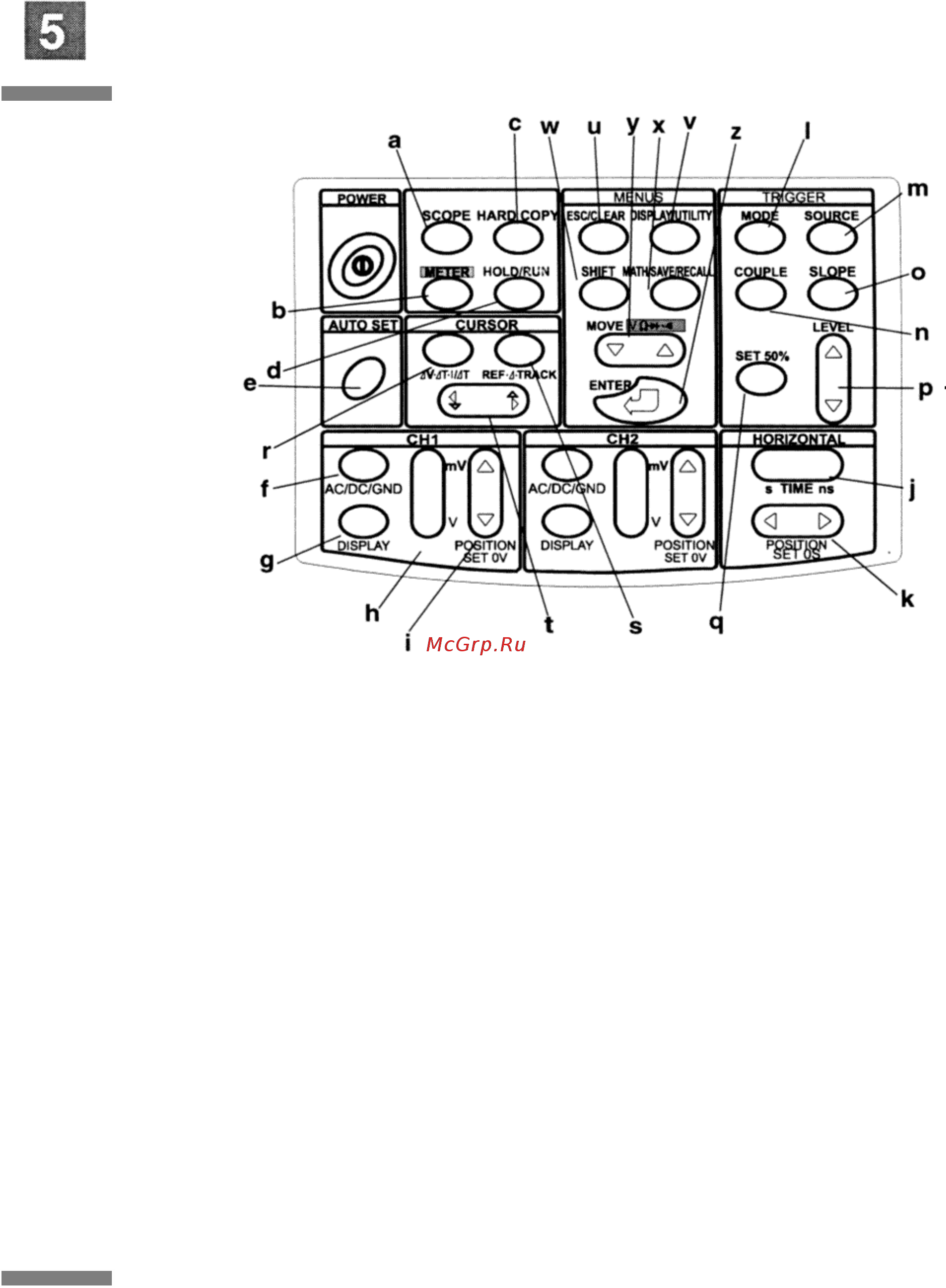

Рис. 1-5

Описание кнопок

управления

a. SCOPE: Для выбора режима SCOPE, если до этого был выбран режим METER

b. METER: Для выбора режима METER, если до этого был выбран режим SCOPE

c. HARDCOPY: Запуск и остановка вывода на печать через порт RS-232C.

d. HOLD/RUN: Запуск и остановка сбора данных в

режимах SCOPE и METER

e. AUTOSET: Автоматическая установка развертки в режиме SCOPE и пределов

измерений в режиме METER

f. AC/DC/GND: Выбор способа связи сигнала со входом осциллографа

g. DISPLAY: Включение/выключение изображения сигнала выбранного канала

h. VOLTS/DIV: Выбор масштаба по вертикали в режиме SCOPE и выбор

диапазона измерения напряжений в режиме METER

i. VERTICAL POSITION: Регулировка положения осциллограммы по вертикали

j. TIME/DIV: Выбор масштаба развертки

по горизонтали

k. HORIZONTAL POSITION: Регулировка положения осциллограммы по

горизонтали

l. TRIGGER MODE: Выбор режима синхронизации развертки

m. TRIGGER SOURCE: Выбор источника синхронизации развертки

n. TRIGGER COUPLING: Выбор связи с источником синхронизации развертки

o. TRIGGER SLOPE: Выбор синхронизации по фронту или спаду импульса

p. TRIGGER LEVEL: Выбор уровня синхронизации

q. SET 50%: Установка уровня синхронизации по середине осциллограммы

r. ∆V, ∆T, 1/∆T: Выбор курсора

s. REF.∆.TRACK: Выбор курсора REF, DELTA или

TRACK

t. CURSOR MOVEMENT: Перемещение выбранного курсора

ИСПОЛЬЗОВАНИЕ КНОПОК МЕНЮ

На передней панели отображены часто использующиеся функции и кнопки меню. Для

включения требуемого режима нажмите соответствующую кнопку меню.

1. При нажатии кнопки DISPLAY (v) или MATH (x) запускаются режимы меню DISPLAY

или MATH соответственно. Для того, чтобы запустить режимы меню UTILITY и
