2

мГц - миллигерц, мкГц - микрогерц, нГц - наногерц.

Точность: ± Точность опорного генератора ± Разрешающая способность

Максимально допустимое входное напряжение

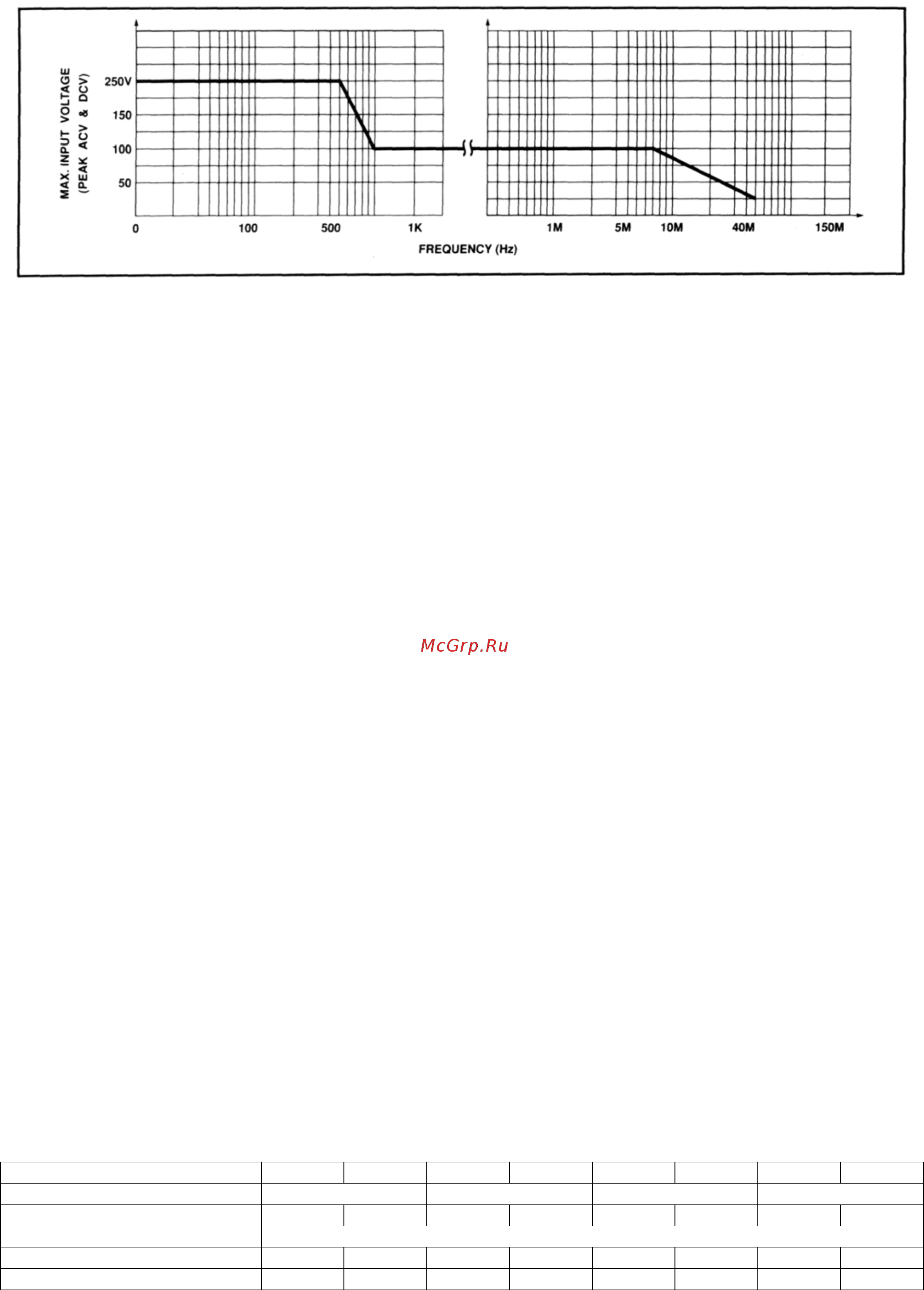

Рис 1. Максимальное входное напряжение

Диапазон изменения периода счета 6,7 нсек - 10 сек

Дисплей: nS, µS, mS, с десятичной точкой

Подсчет числа импульсов от 0 до 999 999 999, диапазон частот 0 - 30 МГц

индикация переполнения: "OF"

 ВХОД B

Диапазон частот 0,1 Гц - 150 МГц (вход по постоянному току)

30 Гц - 150 МГц (вход по переменному току)

Чувствительность 0,1 Гц - 100 МГц 25 мВ

100 МГц - 150 МГц 50 мВ

Вход открытый / с развязкой по постоянному току

Импеданс 1 МОм, входная емкость < 40 пФ

Аттенюатор х 1 или х 10 переключаемый

ФНЧ подключаемый, -3 дБ на частоте 100 КГц

Уровень синхронизации от -350 мВ до

+350 мВ, (предварительная установка на 0 В)

Полярность синхронизации положительная или отрицательная, переключаемая

* Разрешающая способность и разрядность индикации (табл.1): то же, что и для входа A.

* Максимальное входное напряжение (рис. 1) то же, что и для входа A.

 ИЗМЕРЕНИЕ ВРЕМЕННОГО ИНТЕРВАЛА (A → B)

Диапазон измерения 1мксек - 10 сек (0,1 Гц ~ 1МГц)

НЗЦ 100 нсек

Разрешающая способность ± НЗЦ ± ошибка синхронизации

Точность ± НЗЦ ± ошибка синхр-ции ± ошибка генератора

х

время счета

Множитель 1, 10, 100, 1000 (время счета 10 сек., 1 сек., 0,1 сек., 0,01 сек.)

НЗЦ – наименьшая значащая цифра

 ИЗМЕРЕНИЕ ОТНОШЕНИЯ (A / B)

Диапазон измерения 0,1 Гц - 10МГц (вход А)

0,1 Гц - 10МГц (вход В)

Разрешающая способность ± НЗЦ ± (ошибка синхронизации по В

х

частоту А) / N

Точность ± единица шкалы А ± ошибка синхронизации по В

х

частоту А

 ВХОД C

Диапазон частот 50 МГц – 1,5 ГГц

Чувствительность 50 МГц – 1,1 ГГц 35 мВ

1,1 ГГц – 1,5 ГГц 70 мВ

Вход только с развязкой по постоянному току

Импеданс 50 Ом ± 5%

Максимальный уровень вх. сигнала 3 В эфф., синусоидальный сигнал

Разрешающая способность и количество индицируемых цифр

Селектор опорной частоты INT EXT INT EXT INT EXT INT EXT

Время счета 0,01 сек 0,1 сек 1 сек 10 сек

Разрядность индикации 5 6 6 7 7 8 8 9

Частота (вход C) Разрешающая способность

50 МГц - 99 МГц 1 КГц 100 Гц 100 Гц 10 Гц 10 Гц 1 Гц 1 Гц 0,1 Гц

10 МГц - 999 МГц 10 КГц 1 КГц 1 КГц 100 Гц 100 Гц 10 Гц 10 Гц 1 Гц
