Руководство пользователя

Проведение измерений

Также Вы можете использовать тестер для измерения сопротивления

заземления, которое входит в импеданс цепи. Для определения того,

можно ли использовать данный метод в Вашей области, обратитесь к

местным регулирующим положениям. Для проведения этого

измерения Вы можете использовать три провода или сетевой шнур.

При создании 3-х проводного соединения для измерения

сопротивления

заземления контура используйте схему подключения,

показанную на Рисунке 12.

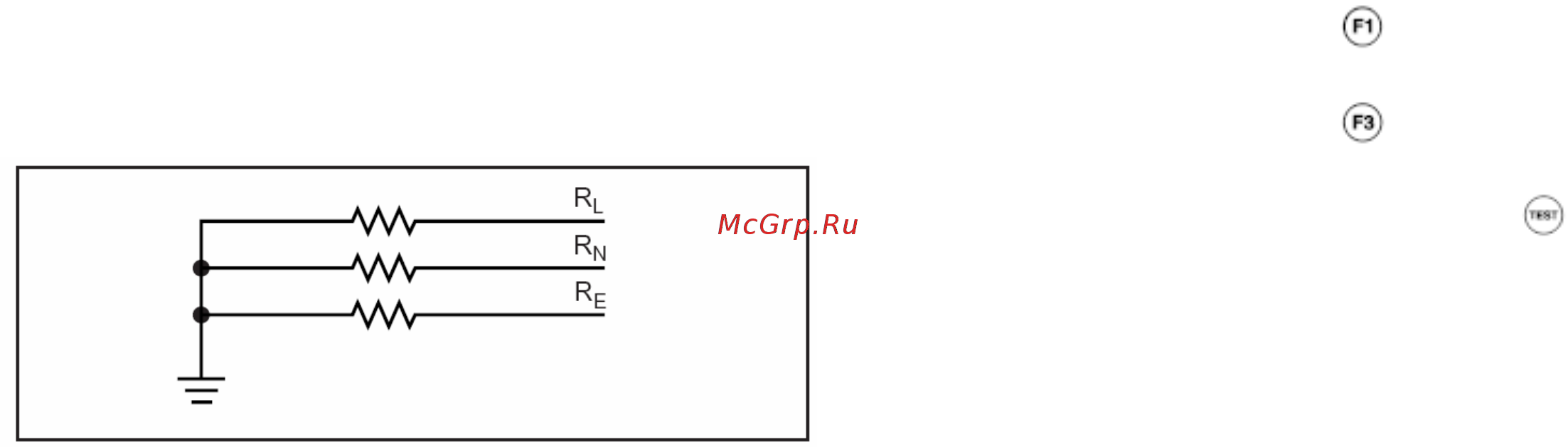

Рисунок 12. 3-х проводное соединение для измерения

сопротивления заземления контура

Для измерения сопротивления заземления с использованием

метода проверки цепи

1. Установите поворотный переключатель в положение Z

2. Нажмите кнопку

для выбора клеммы L-PE.

3. Нажмите кнопку

для выбора R

(сопротивление).

4. Нажмите и отпустите кнопку

. Подождите окончания

измерения.

y На основном (верхнем) дисплее показывается импеданс цепи.

y На вспомогательном (нижнем) дисплее показывается

сопротивление заземления.
