Fluke 1652 [40/63] Проведение измерений

Руководство пользователя

Проведение измерений

Для измерения тока размыкания RCD

1. Установите поворотный переключатель в положение I

∆N

2. Нажмите кнопку

для выбора номинального тока RCD.

3. Нажмите кнопку для выбора типа RCD. Возможными

вариантами являются:

- стандартное RCD переменного тока, обычная настройка.

- RCD, чувствительное по постоянному току.

- RCD с задержкой.

4. Нажмите кнопку

для выбора фазы измерительного тока, 0˚ или

180˚. RCD следует проверять при обеих настройках фазы, так как его

время срабатывания может сильно меняться в зависимости от фазы.

5. Нажмите и отпустите кнопку

. Подождите окончания

измерения.

y На основном (верхнем) дисплее показывается ток размыкания

RCD.

Проведение измерений RCD в местах расположения IT-систем

требует использования особой методики измерений вследствие того,

что соединение защитного заземления замыкается на землю в

определенном месте и непосредственно не связано с сетью питания.

Данное измерение нельзя провести с помощью электрической

розетки

, но можно выполнить на электрическом щите с

использованием щупов. При проведении измерений RCD на

электрических IT-системах используйте подключение, показанное на

Рисунке 15.

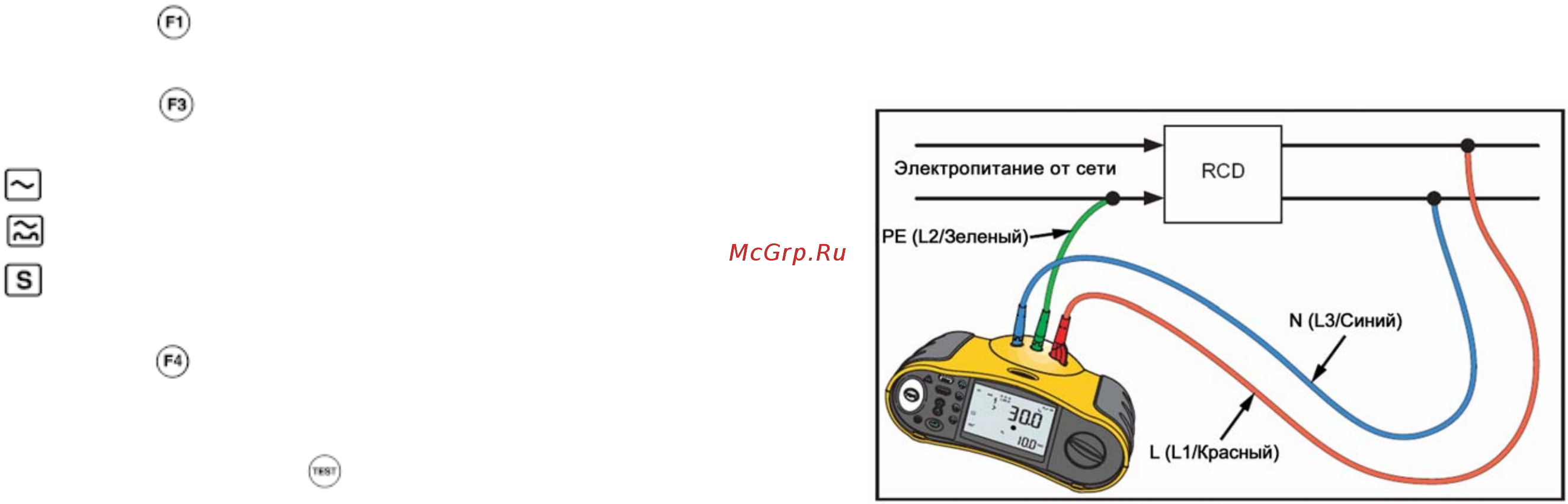

Рисунок 15. Подключение для проведения измерений RCD на

электрических IT-системах

Измерительный ток протекает по верхней стороне RCD на клемму L

и возвращается через клемму PE.
