Серия MS8222 ЦИФРОВЫЕ МУЛЬТИМЕТРЫ________________________________________________MASTECH
2

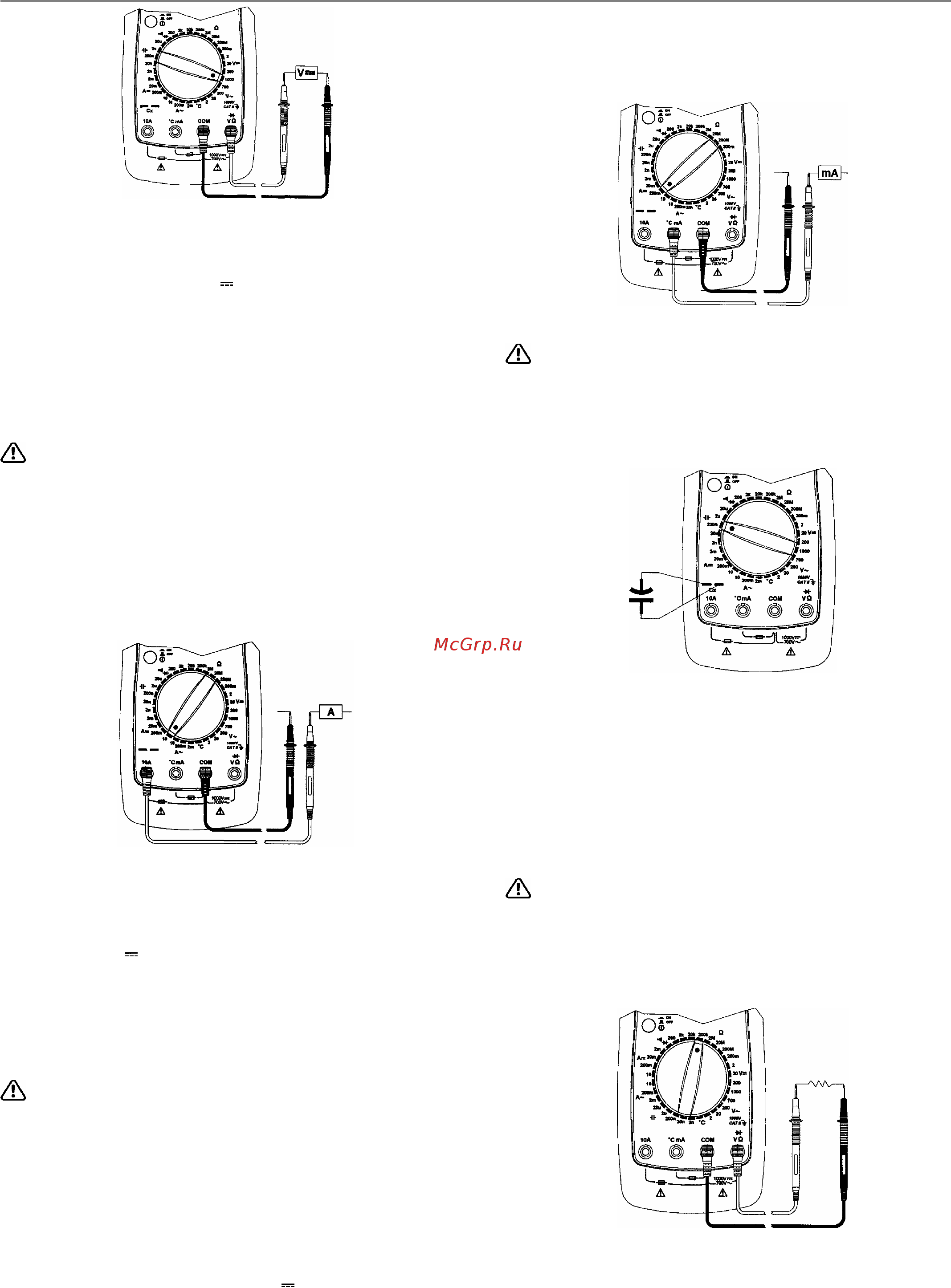

Рисунок 3.
Измерение постоянного напряжения
1. Установите поворотный переключатель в положение
требуемого диапазона
V
.
2. Подключите щупы, как показано на рисунке 3.
3. Полярность красного щупа будет соответствовать
полярности, индицируемой вместе с величиной
напряжения.
4. Если на дисплее Вы увидите только символ "0L", это
означает состояние перегрузки, и следует перейти на
менее чувствительный диапазон.
5. Прочитайте на дисплее показание результата измерения.
ВНИМАНИЕ:
•
Не пытайтесь измерять постоянное напряжение выше
1000 В или переменное среднеквадратичное выше 700 В.
•
Если величина измеряемого напряжения заранее
неизвестна, всегда устанавливайте поворотный
переключатель на наиболее грубый диапазон.
•
Во избежание электрического шока не прикасайтесь к
любым электрическим проводникам.
•
По завершении измерения, отключите щупы от
исследуемых цепей и мультиметра.
Рисунок 4.
Измерение переменного и постоянного тока в
диапазоне 10 А
1. Установите поворотный переключатель в положение
A
~
10A
или
A
10A
.
2. Подключите щупы, как показано на рисунке 4.
3. Полярность красного щупа будет соответствовать
полярности, индицируемой вместе с величиной тока.
4. Если на дисплее Вы увидите только символ "0L", это
означает состояние перегрузки.
5. Прочитайте на дисплее показание результата измерения.
ВНИМАНИЕ:
•
Попытки измерить ток больше 10 A приведут к выходу из
строя плавкого предохранителя.
•
Время измерения должно быть не более 10 секунд, с
последующей паузой в течение 15 минут.
•
По завершении измерения, отключите щупы от
исследуемых цепей и мультиметра.
Измерение переменного и постоянного тока в
диапазоне мА
1. Установите поворотный переключатель в положение
требуемого диапазона
A
~
mA
или
A mA
.
2. Подключите щупы, как показано на рисунке 5.
3. Полярность красного щупа будет соответствовать
полярности, индицируемой вместе с величиной тока.
4. Если на дисплее Вы увидите только символ "0L", это означает
состояние перегрузки, и следует перейти на менее
чувствительный диапазон.
5. Прочитайте на дисплее показание результата измерения.
Рисунок 5.
ВНИМАНИЕ:
•
Попытки измерить ток больше 200 мA в диапазоне mA
приведут к выходу из строя плавкого предохранителя.
•
По завершении измерения, отключите щупы от
исследуемых цепей и мультиметра.
Рисунок 6.
Измерение емкости
1. Установите поворотный переключатель в положение
требуемого диапазона измерения емкости.
2. Подключите щупы, как показано на рисунке 6.
3. Если на дисплее Вы увидите только символ "0L", это
означает состояние перегрузки, и следует перейти на менее
чувствительный диапазон.
4. Прочитайте на дисплее показание результата измерения.
ВНИМАНИЕ:
•
Перед измерением емкости конденсатора в схеме,
убедитесь, что питание схемы выключено, и конденсатор
полностью разряжен.
•
По завершении измерения, отключите щупы от
исследуемых цепей и мультиметра.
Рисунок 7.
Измерение сопротивления
1. Установите поворотный переключатель в положение
требуемого диапазона измерения сопротивления.
2. Подключите щупы, как показано на рисунке 7.
