PC500 PC510 цифровой мультиметр SANWA
2
: Индикатор режима измерения пиковых значений (CAPTURE)
(4) : Индикатор режима измерения постоянного тока/напряжения.
: Индикатор режима измерения переменного тока/напряжения.
(5) Индикатор отрицательной полярности.
(6) Индикатор режима диодный тест.
(7) Индикатор разряда батареи.
(8) Индикатор значения масштаба графической шкалы.
(9) Индикатор режима относительных измерений.
(10) Графическая шкала.
(11) MAX: индикатор вывода МАКС. значения,
MIN: индикатор вывода МИН. значения.
(12) Индикатор режима прозвонка.
(13) Дисплей значения единицы измерения.
(14) Дисплей чувствительности для
режима измерения частоты.
[4] ОПИСАНИЕ МУЛЬТИМЕТРА И РЕЖИМОВ РАБОТЫ
4-1 Поворотный переключатель
Вращением этого переключателя включают и выключают питание
мультиметра и выбирают требуемый режим работы
"V
/V /mV/ • /Temp(PC510)/Ω• /A/mA/µA".
4-2 Авто выключение питания
Функция авто выключения питания выключает мультиметр приблизительно
через 17 минут простоя, продлевая жизнь батареи питания.
Простой следует понимать как:
1) отсутствие действий с кнопками и поворотным переключателем;
2) отсутствие существенных изменений показаний: более 10% диапазона.
Для возврата мультиметра в рабочий режим кратковременно нажмите кнопку
‘SELECT’ или переведите поворотный переключатель в положение ‘OFF’ и
вновь включите прибор.
Чтобы отключить режим авто выключения, включите мультиметр удерживая
нажатой кнопку ‘RANGE’.
Замечание:
Всегда возвращайте поворотный переключатель в положение ‘OFF’, когда
мультиметр не используется.
4-3 Индикатор разряда батареи
При разряде батареи питания и снижении напряжения на ней
приблизительно ниже 7В, на дисплее появится индикатор разряда батареи.
4-4 Выбор режима измерения
При нажатии кнопки ‘SELECT’
( ), режим измерения меняется следующим
образом:
• В случае мВ, мкА, мА и A, режим меняется как:
.
• В случае Ω/
, режим меняется как:
Ω
Ω.
• В случае
/ , режим меняется как:
.
• В случае Temp, режим меняется как:
°C
°F °C.
4-5 Ручной выбор диапазона
Кратковременное нажатие кнопки ‘RANGE’, устанавливает режим ручного
выбора диапазона, при этом индикатор 'АВТО' исчезает на дисплее. В
режиме ручного выбора диапазона, нажатие кнопки ‘RANGE’, переключает
диапазоны. Чтобы вернуться в режим авто выбора, нажмите кнопку дольше
секунды. На дисплее вновь появится индикатор 'АВТО'.
Замечание:
Режим ручного выбора диапазона недоступен
при измерении частоты.
4-6 Фиксация показаний на дисплее
При нажатии кнопки ‘HOLD’, данные на дисплее будут зафиксированы (на
дисплее появится индикатор 'H'). Показания не будет меняться, всё время,
пока эта функция будет активна. Чтобы отменить режим, нажмите кнопку
снова (индикатор 'H' исчезнет).
4-7 Авто компенсация сопротивления щупов
Установите поворотный переключатель в режим ‘Ω’ и затем
закоротите
наконечники щупов до установления устойчивого показания. Удерживая
наконечники закороченными, нажмите кнопку ‘RANGE’. На дисплее появится
надпись ‘Shrt’. Через 3 секунды, после звукового сигнала сопротивление
щупов и внутренних цепей защиты мультиметра будут автоматически
скомпенсированы, обеспечивая высокую точность измерения малых
сопротивлений. Можно cкомпенсировать сопротивление до 5 Ом. Если
требуется компенсировать большее сопротивление, рекомендуется режим
относительных
измерений. (PC510)
4-8 Выключение звуковой сигнализации
Удерживая кнопку 'Hz’, включите мультиметр, при этом звуковая
сигнализация будет выключена.
4-9 Интерфейс RS232C
Мультиметр имеет оптически изолированный порт интерфейса для обмена
данными c PC, расположенный на тыльной стороне прибора. Для
организации системы сбора данных, приобретите дополнительно кабель
RS232 (KB-RS2) и программное обеспечение PC Link или PC Link Plus. Далее
обратитесь к инструкции в PC Link или PC Link Plus для детального
ознакомления.
4-10 Режим измерения МАКС/МИН значения: PC510
Кратковременное нажатие кнопки ‘RECORD’, включает режим измерения
МАКС/МИН значения, при этом на дисплее отобразится ‘MAX MIN‘.
Мультиметр подает звуковой сигнал всякий раз при обновлении значения
максимума или минимума. Для считывания записанных значений
кратковременно нажимайте кнопку ‘RECORD‘, при этом на дисплее будут
последовательно выводиться значения максимума ('MAX'), минимум ('MIN') и
максимум минус минимум ('MAX-MIN'). Чтобы выйти из режима измерения
МАКС/МИН значения, нажмите кнопку ‘RECORD‘ дольше секунды. При
включении этого режима, авто выключение питания происходить не будет.
4-11 Режим измерения МАКС/МИН пикового значения (Capture): PC510
Кратковременное нажатие кнопки ‘CAPTURE‘ включает режим измерения
МАКС/МИН пикового значения, дающий возможность записи пикового
значения тока или напряжения с
длительностью импульса более 5 мс.
Надписи 'C' и 'MAX' индицируют этот режим на дисплее. Режим доступен при
измерении постоянного или переменного тока и напряжения. Мультиметр
подает звуковой сигнал всякий раз при обновлении значения максимума или
минимума. Для считывания записанных значений кратковременно
нажимайте кнопку ‘CAPTURE‘, при этом на дисплее будут последовательно
выводиться значения максимума ('MAX'), минимум ('MIN')
и максимум минус
минимум ('MAX-MIN'). Чтобы выйти из режима измерения МАКС/МИН
пикового значения, нажмите кнопку ‘CAPTURE‘ дольше секунды. При
включении этого режима, авто выключение питания происходить не будет.
4-12 Режим относительных измерений: PC510
Режим относительных измерений позволяет пользователю производить
измерения, получая результат, как разницу между фактическим и
записанным значением. Практически этот режим может
быть использован во
всех режимах работы прибора, включая режим измерения МАКС/МИН
значения. Кратковременное нажатие кнопки ‘∆REL‘, включает и выключает
режим относительных измерений.
4-13 Изменение масштаба графической шкалы
Нажатием кнопки можно изменить масштаб изображения на графической
шкале, увеличивая в 5 раз разрешение для каждого сегмента шкалы. Это
фактически эквивалентно увеличению графической шкалы
до 5 x 50 = 250
сегментов.
4-14 Терминология
Графическая шкала
Графическая шкала обеспечивает вывод информации подобно
традиционным аналоговым стрелочным мультиметрам.
Значение показаний при переменном токе
PC500: Определение действующего значения по среднему.
Когда при измерении определяют “действующее значение по среднему
значению”, никакой ошибки не возникает при синусоидальном входном
сигнале без искажений. Однако, если форма входного сигнала
-
искаженный синус или несинусоидальный сигнал, то преобразование к
среднеквадратичному значению таким способом, имеет большую
погрешность.
PC510: Определение истинного действующего значения (True RMS)
В приборах оснащенных системой измерения действующего значения
(True RMS) измерение происходит в масштабе мощности сигнала и этим
обеспечивается более точный результат, чем полученный определением
по средней величине. Этот мультиметр оснащен системой True RMS,
которая позволяет получить достоверный результат действующего
значения при измерении, как синусоидального сигнала, так и
несинусоидального, например прямоугольного или треугольного.

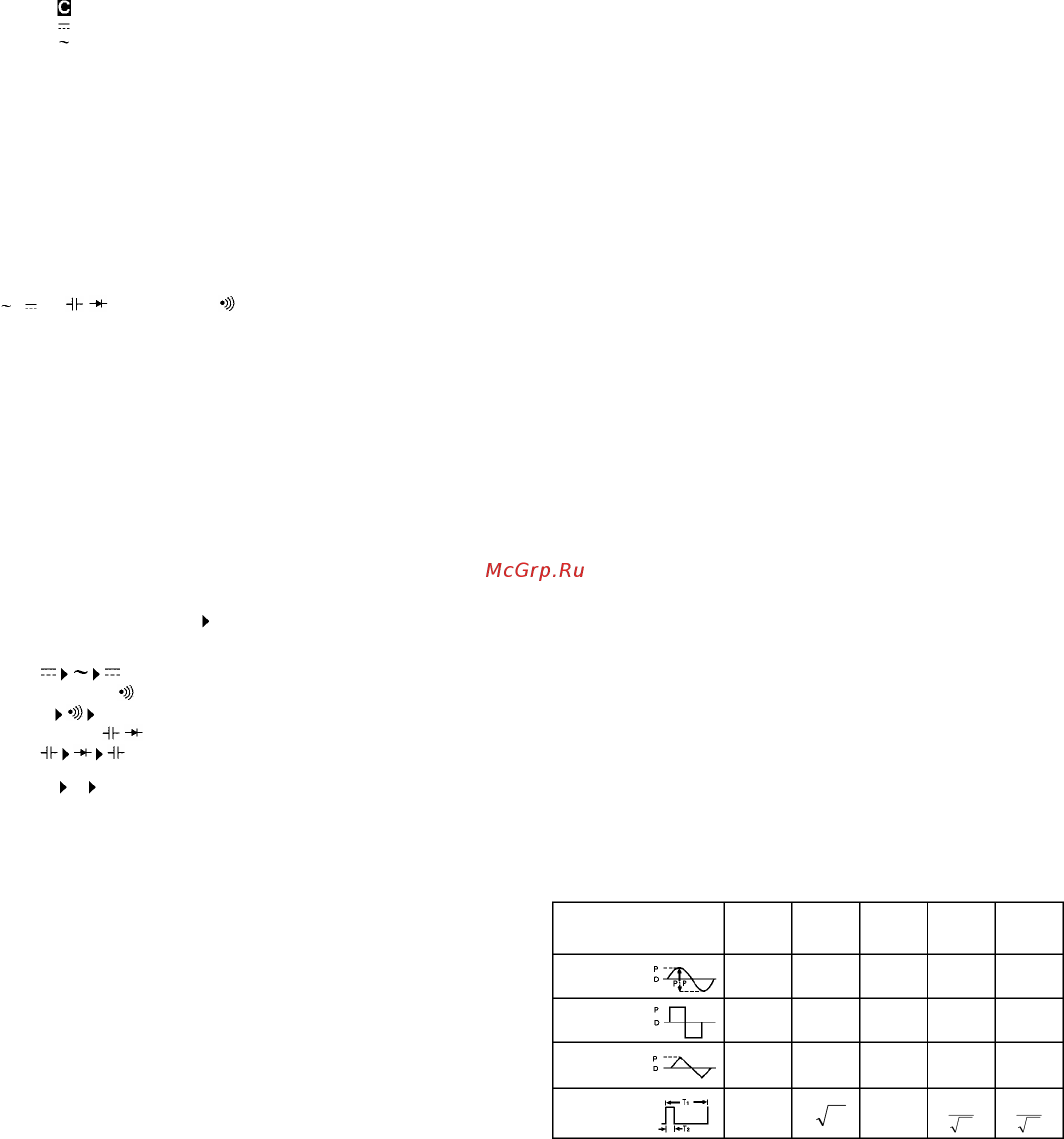

Крест фактор
Крест фактор (CF) – отношение амплитуды сигнала к его действующему
(среднеквадратичному) значению. Наиболее распространенные типы
колебаний, такие как синус и треугольные имеют наибольший крест
фактор. Соотношения параметров сигнала для типичных видов
колебаний
приведены в таблице.
Форма сигнала Vамп. Vдейст. Vср.
Vамп./
Vдейст.
Vдейст./
Vср.
СИНУС 1.414 1.000 0.900 1.414 1.111
МЕАНДР 1.000 1.000 1.000 1 1.000
ТРЕУГОЛЬНИК 1.732 1.000 0.866 1.732 1.155
ИМПУЛЬС
D=T
2
/T
1
2.000
D2
D2
D
1
D
1
Замечание:
Измерения достоверны при крест факторе ниже 3.
Коэффициент ослабления переменной составляющей (NMRR)
NMRR - способность цифровых мультиметров ослаблять нежелательный
шумовой эффект от переменного тока, который может стать причиной
неточности при измерениях на постоянном токе. NMRR обычно
определяется в дБ (децибел). Эта серия мультиметров имеет
NMRR>60 дБ при 50 и 60 Гц, что означает хорошую способность
ослабления
шума при измерениях на постоянном токе.
Коэффициент ослабления синфазного сигнала (CMRR)
Синфазное напряжение – напряжение присутствующее одновременно на
обоих входах: общем и сигнальном относительно земли. CMRR -
способность цифровых мультиметров ослаблять эффект влияния этого
напряжения, который может стать причиной погрешности при измерениях
напряжения. Данная серия мультиметров имеет CMRR>60 дБ от 0 до
60 Гц при измерении переменного
напряжения и > 120 дБ при 0, 50 и
60 Гц при измерении постоянного напряжения.
