SANWA цифровой мультиметр PC500 PC510
3

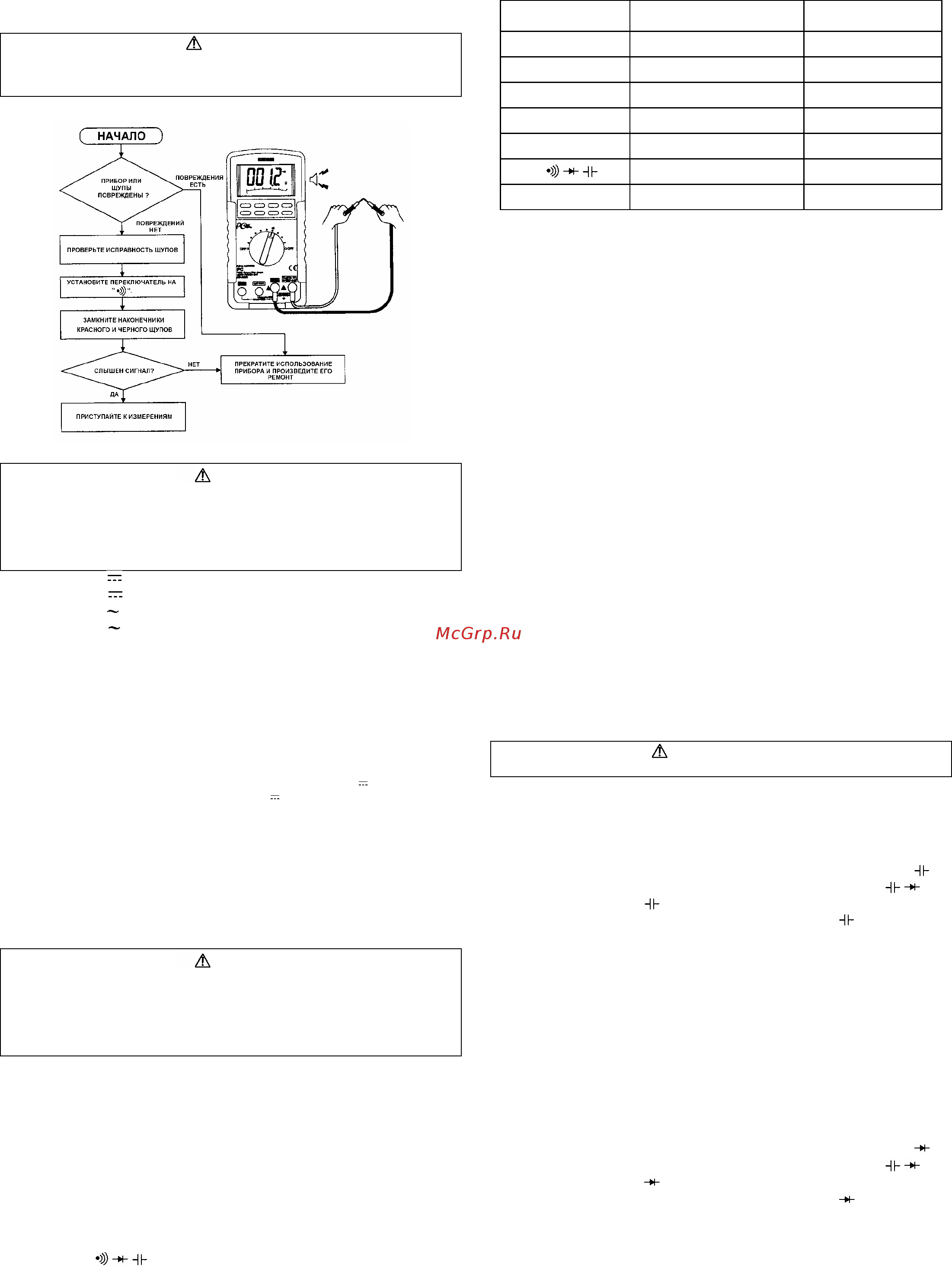

[5] ПРОЦЕДУРА ИЗМЕРЕНИЯ
5-1 Предварительная проверка
ВНИМАНИЕ
1. Никогда не используйте мультиметр и щупы, при наличии неисправностей
или повреждений.
2. Удостоверьтесь, что щупы и их провода не повреждены.
5-2 Измерение напряжения
ВНИМАНИЕ
1. Входной сигнал никогда не должен превышать указанное максимальное
значение.
2. Убедитесь, что щупы отключены от схемы при изменении режима работы
мультиметра.
3. При поведении измерений всегда держите Ваши пальцы позади защитных
колец щупов.
Постоянное, мВ: макс. вход. сигнал - постоянное 500 мВ.
Постоянное, В:
макс. вход. сигнал - постоянное 1000 В.
Переменное, мВ:
макс. вход. сигнал - переменное 500 мВ.
Переменное, В:
макс. вход. сигнал - переменное 1000 В.
1) Применение.
Постоянное напряжение: напряжение на батареях и измерения в
цепях постоянного тока.
Переменное напряжение: синусоидальное напряжение, например, в
осветительной сети.
2) Диапазоны измерения.
6 диапазонов от 50.00 мВ до 1000 В.
3) Процедура измерения.
(1) Вставьте разъем черного щупа в гнездо 'COM' и красного в гнездо
'mV•V'.
(2) Установите поворотный переключатель в положение 'V
', 'V~' или 'mV'.
(В положении 'mV', выберите режим ' ' или '~' при помощи кнопки
'SELECT'.)
(3) Коснитесь красным и черным щупами контактов исследуемой цепи.
При измерении постоянного напряжения черным щупом коснитесь
контакта с отрицательным потенциалом, а красным с
положительным.
При измерении переменного напряжения черный и красный щупы
равнозначны.
(4) Прочитайте на дисплее значение напряжения.
(5) По окончании измерения отсоедините оба
щупа от объекта измерения.
5-3 Измерение частоты
ВНИМАНИЕ
1. Входной сигнал никогда не должен превышать указанное максимальное
значение.
2. Убедитесь, что щупы отключены от схемы при изменении режима работы
мультиметра.
3. При поведении измерений всегда держите Ваши пальцы позади защитных
колец щупов.
1) Применение.
Измерение частоты переменного тока.
2) Диапазоны измерения.
от 5.000 Гц до 125.0 кГц (Авто выбор диапазона).
3) Процедура измерения.
(1) Вставьте разъем черного щупа в гнездо 'COM' и красного в гнездо 'Hz'.
(2) Установите поворотный переключатель в положение 'V'.
(3) Кратковременно нажмите кнопку 'Hz' для включения и выключения
режима измерения частоты.
(4) Коснитесь красным и черным щупами контактов
исследуемой цепи.
(5) Прочитайте на дисплее значение частоты.
(6) По окончании измерения отсоедините оба щупа от объекта измерения.
Замечание:
Измерение частоты возможно при следующих режимах
Temp/mA/Ω/
/ / .
Диапазон
Чувствительность
(синусоидальный сигнал)
Диапазон
500 мВ 300 мВ 5 Гц-125 кГц
5 В 2 В 5 Гц-125 кГц
50 В 20 В 5 Гц-20 кГц
500 В 80 В 5 Гц-1 кГц
1000 В 300 В 5 Гц-1 кГц
Ω/ / /
300 мВ 5 Гц-125 кГц
µA/mA, A 10% от диапазона 5 Гц-125 кГц
Чувствительность входа изменяется автоматически с диапазоном,
выбранным перед включением режима измерения частоты. Режим 'mV'
имеет самую высокую (300 мВ) чувствительность, а диапазон 1000 В имеет
самую низкую (300 В). Рекомендуется сначала измерить уровень
напряжения (или тока), затем включить режим измерения частоты в том же
диапазоне напряжения (или тока), чтобы автоматически установить
наилучшую чувствительность. Вы можете
также кратковременным нажатием
кнопки ‘RANGE’, выбрать другое значение чувствительности вручную. Если
значение частоты становится непостоянным, чтобы избежать влияния
электрического шума выберите более низкую чувствительность. Если
значение равно нулю, выберите более высокую чувствительность.
5-4 Измерение температуры: PC510
1) Применение.
Измерение температуры.
2) Диапазоны измерения.
от -50°C до 1000°C.
3) Процедура измерения.
(1) Вставьте разъем '-' термопары K-250PC в гнездо 'COM', и
'+' в гнездо
'Temp'.
(2) Установите поворотный переключатель в положение 'Temp' и выберите
режим '°C' или '°F' при помощи кнопки 'SELECT'.
(3) Прижмите чувствительный элемент термопары K-250PC к объекту
измерения.
(4) Прочитайте на дисплее значение температуры.
(5) По окончании измерения отсоедините датчик от объекта измерения.
Замечание:
Убедитесь в правильной полярности включения термопары. Термопара
K-250PC (входит в комплект) позволяет измерять
температуру от -50°C до
250°C.
Вы можете также использовать термопары К-типа в другом исполнении с
мини разъемом, подключая их при помощи адаптера K-AD (приобретается
дополнительно).
5-5 Измерение емкости, сопротивления, диодный тест и прозвонка
соединений.
ПРЕДУПРЕЖДЕНИЕ
Перед проведением измерений разрядите конденсаторы.
5-5-1 Измерение емкости
1) Применение.
Измерение емкости конденсаторов.
2) Диапазоны измерения.
6 диапазонов от 50.00 нФ до 9999 мкФ.
3) Процедура измерения.
(1) Вставьте разъем черного щупа в гнездо 'COM' и красного в гнездо '
'.
(2) Установите поворотный переключатель в положение '
/ ' и
выберите режим '
' при помощи кнопки 'SELECT' (для PC510).
Установите поворотный переключатель в положение '
' (Для PC500).
(3) Коснитесь красным и черным щупами выводов объекта измерения.
(4) Прочитайте на дисплее значение емкости.
(5) По окончании измерения отсоедините оба щупа от объекта измерения.
Замечание:
При измерении с использованием PC, корректная работа возможна в
диапазоне до 500.0 мкФ из-за низкой скорости измерения при большой
величине емкости.
Для PC520M при записи результатов во
внутреннюю память без
использования PC, емкость может быть правильно измерена в диапазоне
до 5.000 мкФ из-за низкой скорости измерения при большой величине
емкости.
5-5-2 Диодный тест
1) Применение.
Проверка исправности диодов.
2) Способ применения.
(1) Вставьте разъем черного щупа в гнездо 'COM' и красного в гнездо '
'.
(2) Установите поворотный переключатель в положение '
/ ' и
выберите режим '
' при помощи кнопки 'SELECT' (для PC510).
Установите поворотный переключатель в положение '
' (Для PC500).
(3) Коснитесь красным щупом анода, а черным щупом катода
исследуемого диода.
Критерии оценки состояния диодов.
Если показание мультиметра - '0', диод закорочен (неисправен).
