ФВКМ.412125.001РЭ
7

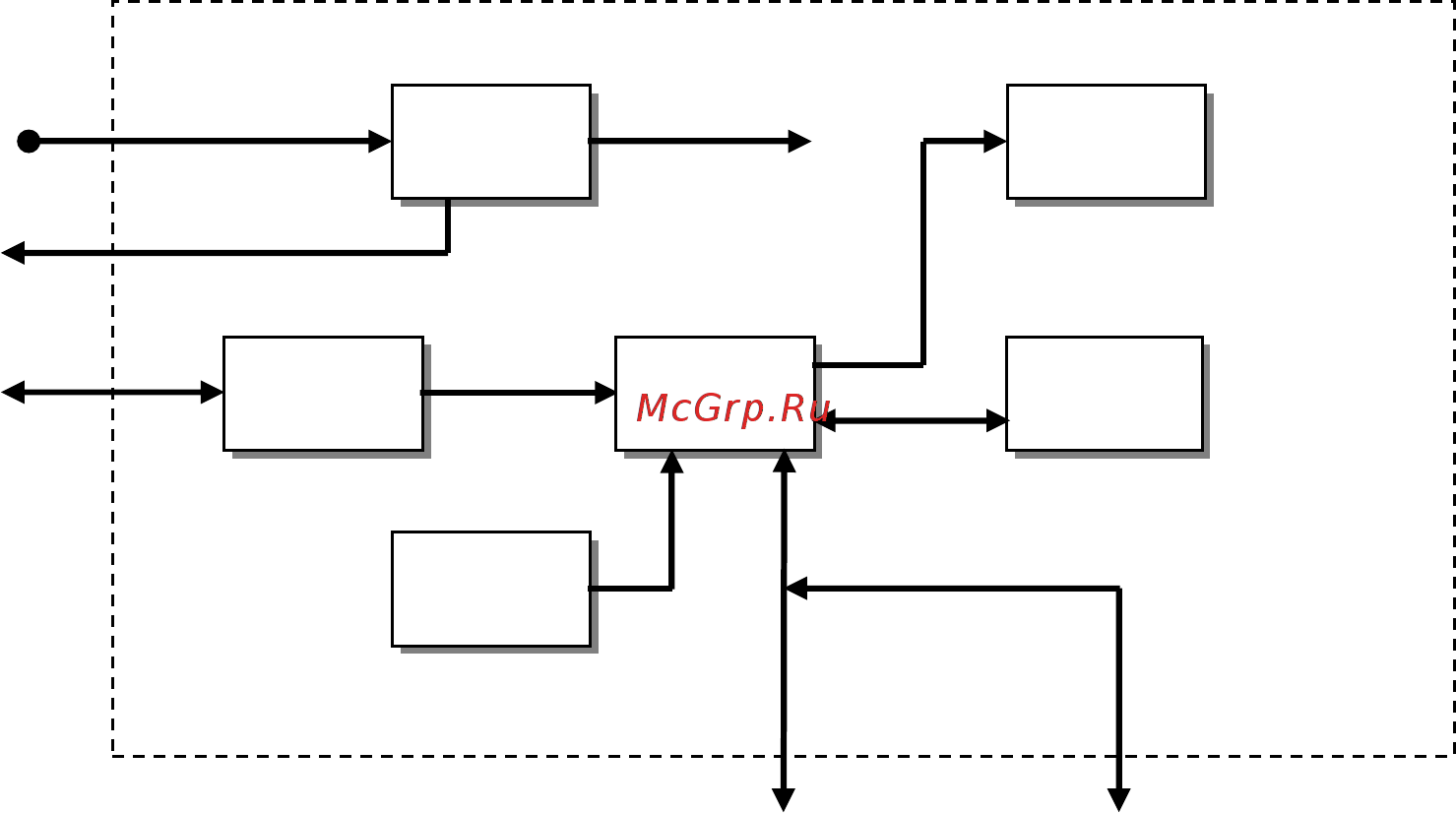

Рисунок 1.2 Блок-схема ЦПУ
СБП вырабатывает стабилизированное напряжение +5 В для питания микроконтроллера,
БИ и БД, а также напряжение +7 В для питания БДЗА-96.
ОМК (микропроцессор AT89C52) осуществляет программное управление всеми частями
установки, обработку информации и её передачу по шине I2C.
СП предназначен для контроля за напряжением +5 В, питающим ОМК, и перезапуска
последнего в случае недопустимого снижения или кратковременного отключения сетевого
напряжения питания.
Энергонезависимая память (AT24LC02B) с последовательной передачей данных служит
для хранения калибровочной информации для БДЗА-96, а также другой информации о
функционировании установки в целом.
В связи с тем, что длительность импульсов, вырабатываемых БДЗА-96, меньше
величины, необходимой для уверенного счёта ОМК, используется ФИ, расширяющий
длительность импульсов примерно на 3 мкс.
Звуковой генератор используется для сигнализации окончания измерения и в других
случаях, когда требуется привлечь внимание обслуживающего персонала.
На плате ЦПУ установлены отдельные разъёмы для подключения группы БИ и группы
БД, что позволяет упростить работу при наладке оборудования. Третий разъём предназначен
для соединения с БДЗА-96, а также опроса концевых датчиков положения выносных БД и
ключа разрешения перехода в режим настройки.
1.4.1.4 Блок-схема БД представлена на рисунке 1.3 и содержит:
- микроконтроллер (PIC);
- энергонезависимое запоминающее устройство (SROM);
- импульсный преобразователь напряжения (ИПН);
- шесть газоразрядных счётчиков Гейгера-Мюллера типа Бета-2 (BD1…BD6);
- шесть двоичных счётчиков импульсов (СТ2);
- усилитель фототока (УФТ).
БД – функционально законченное микропроцессорное устройство с интерфейсом I2C,
требующее внешнего питания стабилизированным напряжением +5 В и позволяющее
проводить подсчёт и обработку импульсов в нескольких режимах.
3Г СБП
к БД
~
220
B
+
+
ФИ SROM
ОМК
AT89C52
24
LC02
Шина
I
2C
к БИ
СП
