ФВКМ.412125.001РЭ
9
Установка может содержать несколько одновременно работающих БД, имеющих
уникальные slave-адреса, а SROM в каждом из них имеют один и тот же slave-адрес. Таким
образом, на шине I2C в каждый момент времени должна активно действовать только одна
микросхема SROM. Это достигается включением/отключением питания своей SROM PIC-
контроллером БД по команде на шине I2C.
Каждый БД имеет вход для подключения фотодатчика наличия объекта, выполненного в
виде диодной оптопары с открытым световым каналом. При опросе состояния такого датчика,
PIC-контроллер формирует импульс питания светодиодного излучателя и проверяет уровень
сигнала, поступающего от фотодиодного приёмника через УФТ.
Конструктивно БД выполнен в виде пластины с установленными на ней газоразрядными
счётчиками и печатной платой, закрытые металлическим кожухом.
Для соединения с установкой БД имеет 14-ти проводный шлейф, оканчивающийся
разъёмом.
При установке в узел «Руки» или «Ноги» БД укрывается лавсановой плёнкой и съёмной
решёткой, которые обеспечивают механическую и влагозащиту, а также удобство при
дезактивации.
1.4.1.5 БИ – функционально законченное микропроцессорное устройство с интерфейсом
I2C, требующее внешнего питания стабилизированным напряжением +5 В.
БИ позволяет отображать информацию в виде числового значения на четырёхразрядном
семисегментном светодиодном индикаторе и при помощи трёх контрольных светодиодов
(зелёного, жёлтого, красного), а также вводить информацию с помощью трёх кнопок.
БИ выполнен на отдельной печатной плате с интерфейсным разъёмом и крепится с
обратной стороны панели индикации и управления четырьмя винтами.

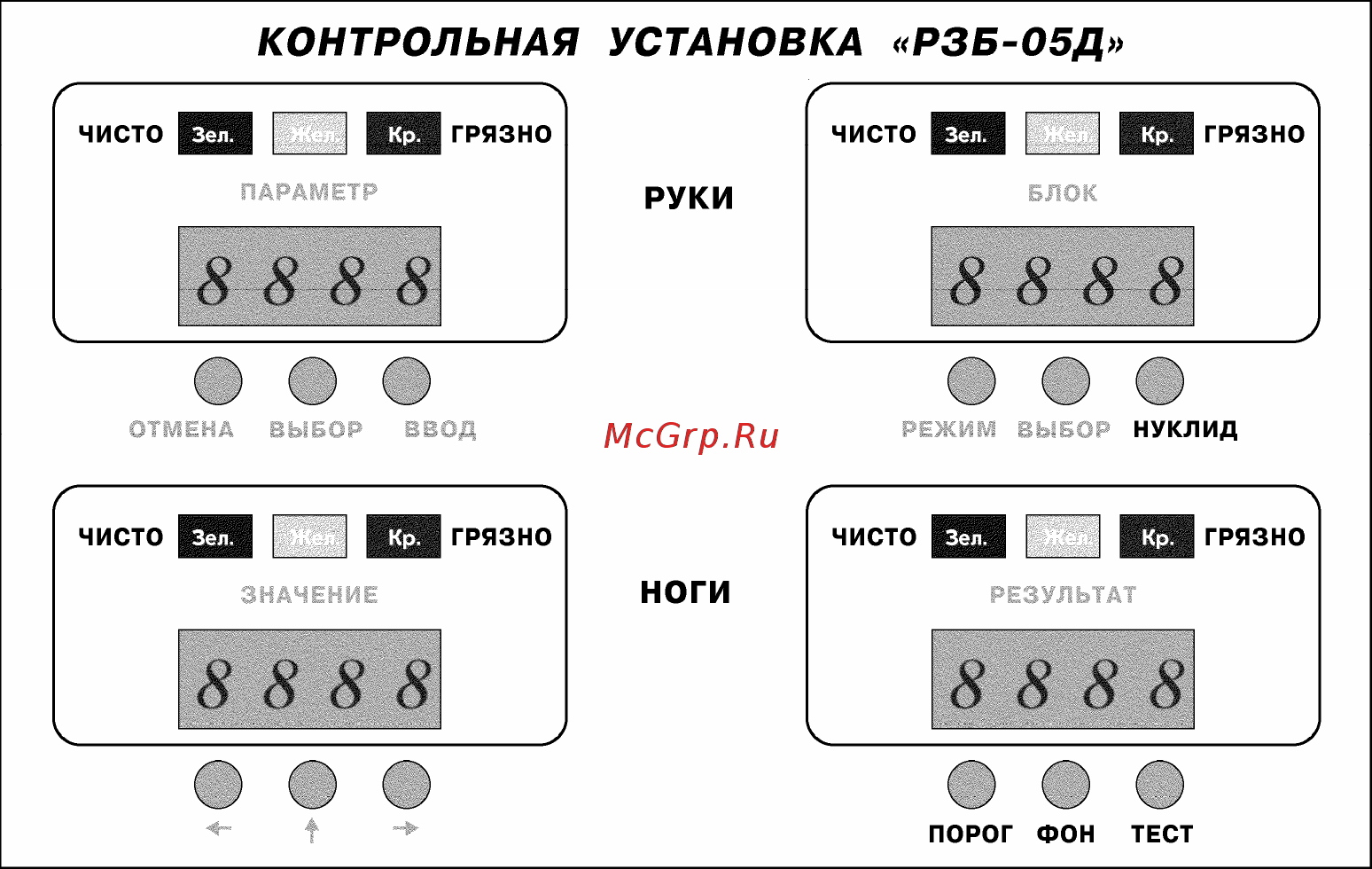

1.4.1.6 Панель индикации и управления, внешний вид которой представлен на рисунке
1.4, содержит четыре взаимозаменяемых БИ и предназначена для вывода результатов
измерения, просмотра установленных параметров, настройки и поверки установки.
Рисунок 1.4 - Внешний вид панели индикации и управления
