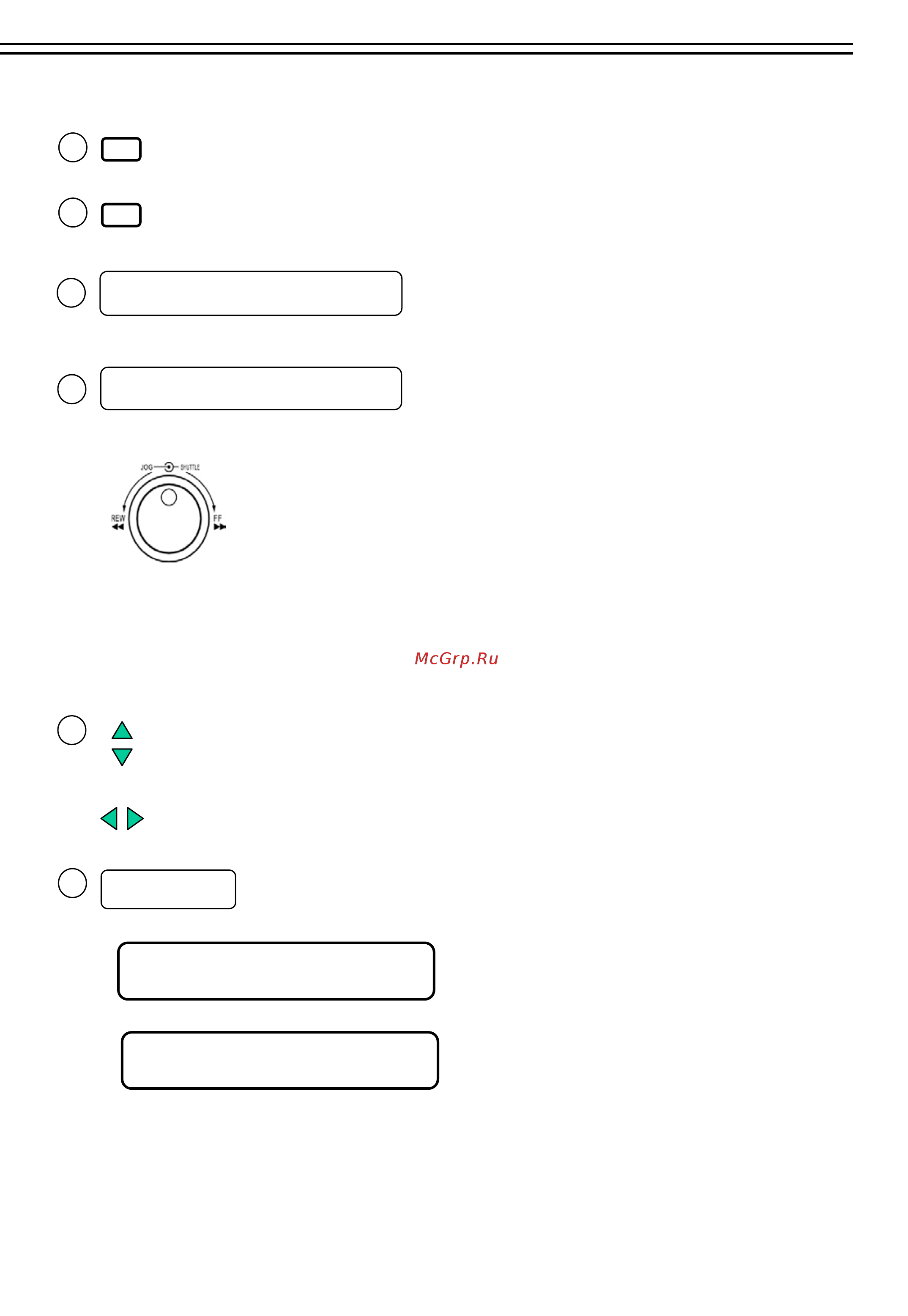

Кнопки управления на лицевой панели
13
ENTER (ввод): нажмите на эту кнопку, чтобы подтвердить выбор или изменение данных.
14
MENU (меню): нажмите на эту кнопку, чтобы открыть меню настройки.
15
Пульт дистанционного управления
ИК-приемник
Переключатели Jog и Shuttle Dial16
Переключатель Shuttle Dial:
в режиме воспроизведения вращение используется для перемотки
вперед или назад.
В режиме паузы позволяет замедлить перемотку изображения.
В режиме меню вращение позволяет перемещаться по страницам меню.
Переключатель Jog Dial:
в режиме паузы вращение этого переключателя позволяет перематывать
изображение вперед или назад по одному кадру.
В режиме меню вращение переключателя по часовой стрелке позволяет
увеличить выделенное значение на дисплее. Вращение переключателя
против часовой стрелки позволяет уменьшить выделенное значение на
дисплее.
17
Up/Down (вверх/вниз): (1) в режиме в меню эти кнопки используются для изменения
данных,
(2) в режиме записи или воспроизведения эти кнопки
позволяют изменить скорость записи или
воспроизведения.
Left/Right (влево/вправо): в режиме меню эти кнопки используются для перемещения
курсора.
18
ЖК-дисплей
2002/04/24
12:00:00
SYS LOAD
002 HR
Включите питание. На ЖК-дисплее и на основном
мониторе будет выведено сообщение “system
loading”.
2002/04/24
12:00:00
STANDARD
002 HR
В режиме ожидания на экран выводятся текущие дата
и время, а справа выводится настройки качества и
скорости для нормальной записи.
4
