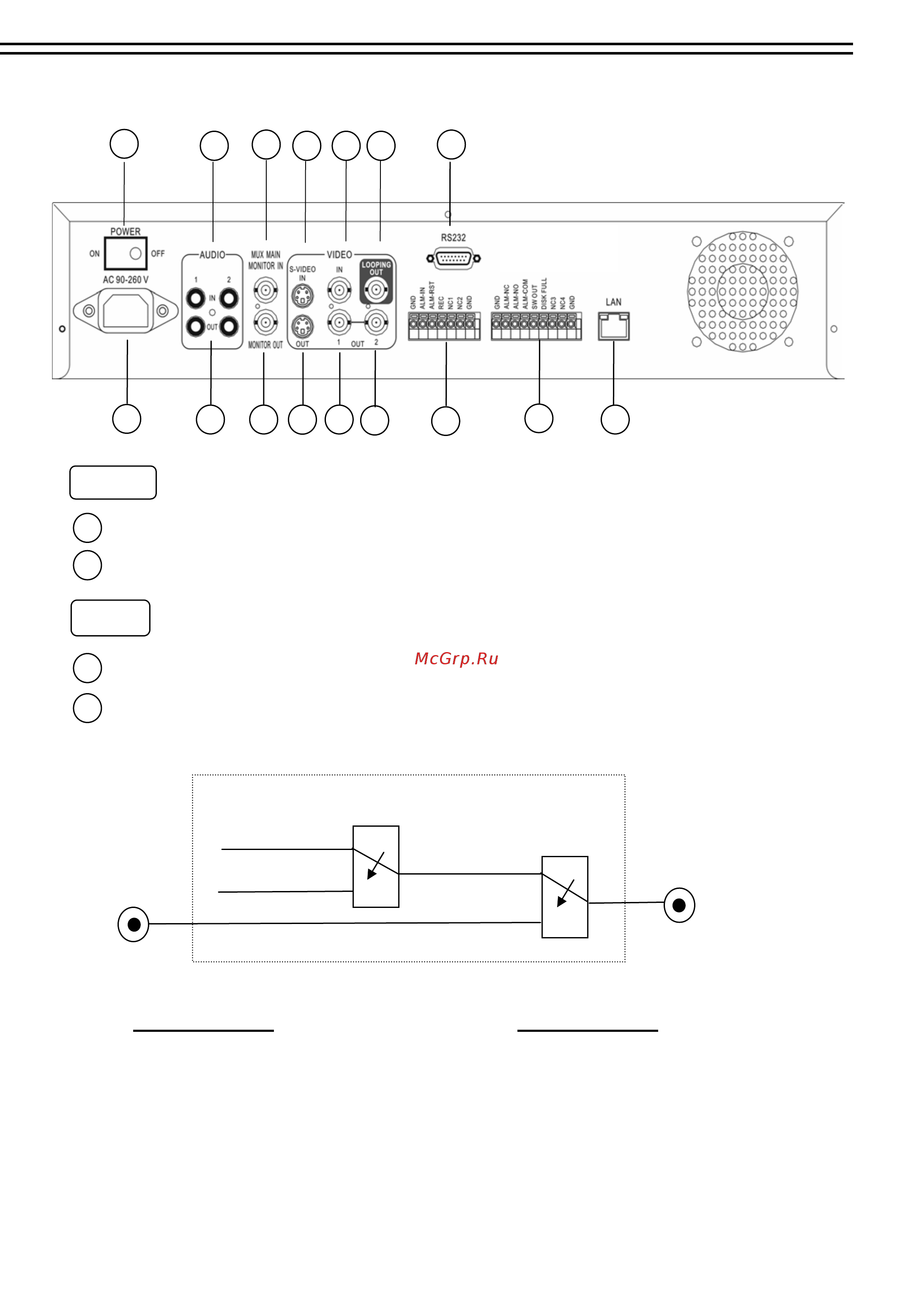

Разъемы на задней панели
3. Разъемы на задней панели
1
5 16
3 7 8 12
14
Audio IN 1, 2 (входные аудиоразъемы) : аудиовход для записи.
Audio OUT 1, 2 (выходные аудиоразъемы): меню настройки позволяет включать и
выключать эти разъемы.
Аудиовыход работает следующим образом:
Во время записи или в режиме ожидания
выход SW1 подключен к разъему Audio IN.
Воспроизведение звука
Выключен
SW1
SW2
A
(внутренняя цепь)
В режиме воспроизведения выход SW1
подключен к SW2 Audio.
Если активен режим воспроизведения звука, то
выход SW2 подключается к Playback Audio.
Если воспроизведение звука отключено,
звук не выводится (отключен).
Если воспроизведение звука включено, а магнитофон находится в режиме записи или ожидания,
разъем Audio IN выводит звук на разъем Audio Out.
Если воспроизведение звука включено, а магнитофон находится в режиме воспроизведения, звук
выводится на разъем Audio Out.
Звук
4 6 9 10
11
13
15
2
1
Выключатель питания: включает и выключает основной источник питания.
2
Основной разъем питания: основной вход питания.
Сеть
3
4
Аудиовыход
Аудиовход
Работа разъема SW2:
Работа разъема SW1:
6
