Введение
Компоненты принтера
14
P1048261-154 13.09.2012
Компоненты принтера

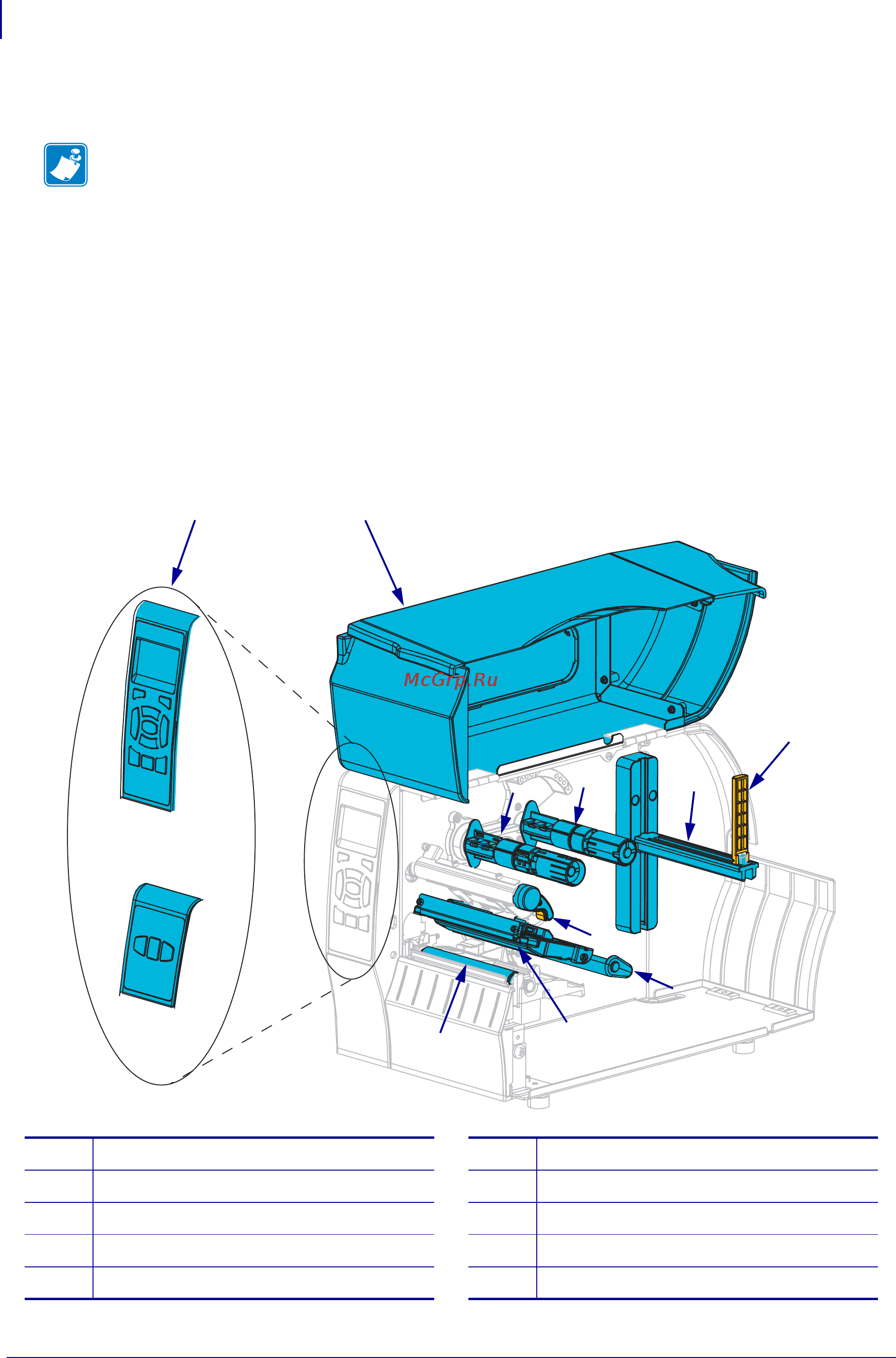

На Рис.1 показаны компоненты, находящиеся в принтере внутри отсека носителя.
Взависимости от модели принтера и установленных дополнительного компонентов
ваш принтер может выглядеть по-другому. Помеченные компоненты упоминаются
в инструкциях данного руководства.
Рис. 1 • Компоненты принтера
* Этот компонент имеется только в принтерах, печатающих методом термопереноса.
Примечание • Компоненты внутри принтера имеют цветовую кодировку.
• Места, используемые для удерживания, окрашены золотым цветом внутри
принтера и выделены золотым цветом в этом руководстве.
• Компоненты, связанные с подачей ленты, сделаны из черной пластмассы,
а компоненты, связанные с подачей носителя, сделаны из серой пластмассы.
Эти и другие компоненты при необходимости выделены светло-голубым цветом
на иллюстрациях этого руководства.
1
Панель управления
6
Направляющая подачи носителя
2
Дверца для загрузки носителя
7
Узел рычага натяжения носителя
3
Приемный шпиндель ленты*
8
Рычаг открывания головки
4
Шпиндель подачи ленты*
9
Механизм печати
5
Кронштейн подачи носителя
10
Печатный валик
ZT230
ZT210
ZT220
1
5
6
9
10
2
8
3
4
7
