Руководство для пользователя

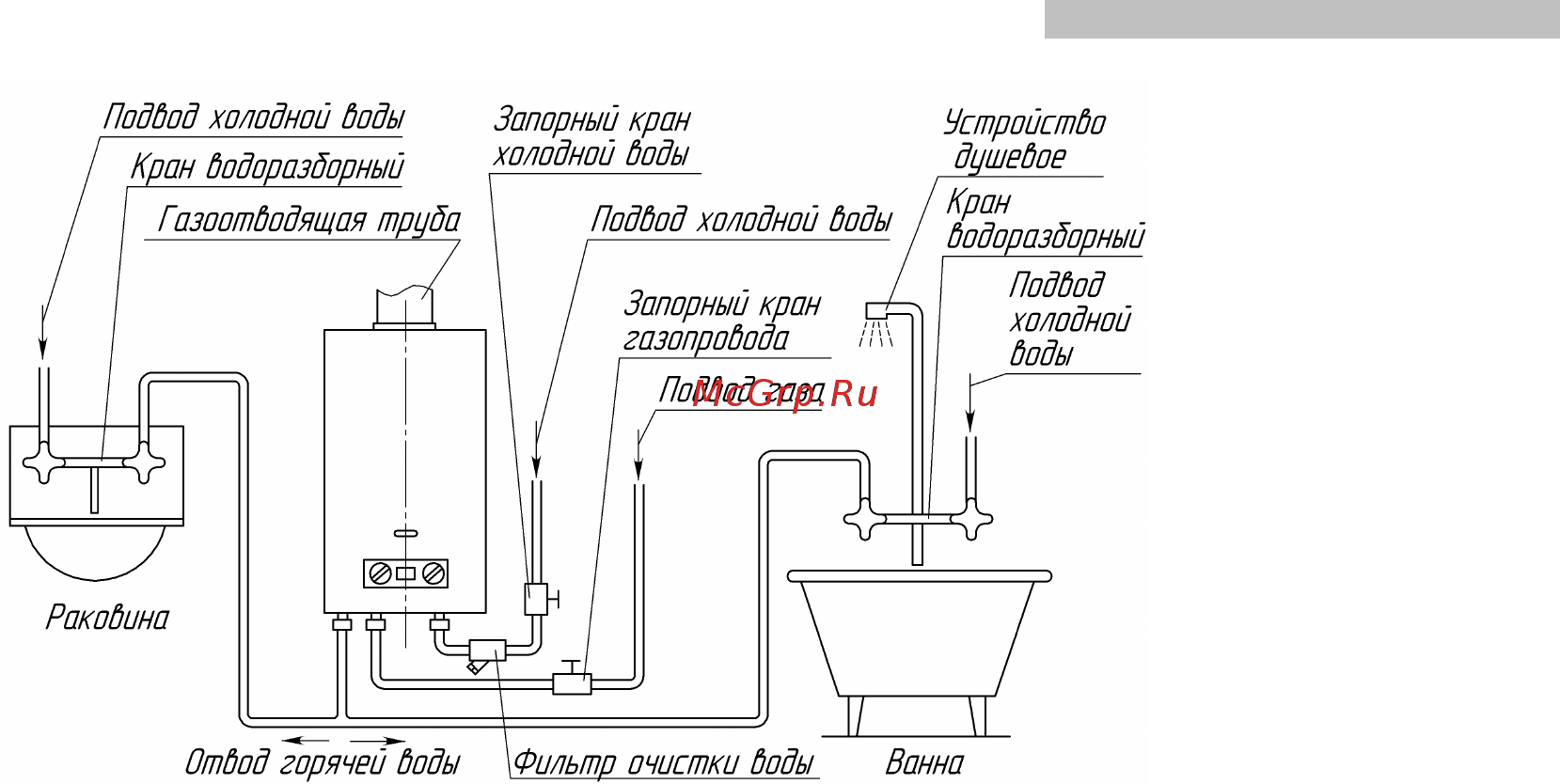

Рис. 6. Схема установки аппарата

7.2. Монтаж аппарата

7.2.1. Перед монтажом аппарата рекомендуется снять с него облицовку, для чего:

 снять ручки 29 и 30 (см. Рис. 11, стр. 18), потянув их на себя;

 отсоединить провода, соединяющие дисплей с блоком управления электронным и датчиком

температуры воды;

 вывернуть в нижней части изделия два винта – самореза 27 (см. Рис. 11, стр.21);

 потянуть нижнюю часть облицовки на себя, сдвинуть ее вверх и снять с аппарата.

Если облицовка или задняя стенка аппарата покрыта защитной полиэтиленовой пленкой, то перед

установкой аппарата защитную пленку необходимо снять. Также с облицовки необходимо снять –

наклейки с предупреждающими надписями и рекламной информацией (при их наличии).

7.2.2. Аппарат навешивается монтажными отверстиями 4 на задней стенке (см. Рис. 1, стр. 5) на 2

крючка, установленных в стене (крючки и дюбели входят в комплект поставки). Расположение и

размеры монтажных отверстий показаны на Рис. 1 (стр. 5).

7.2.3. Габаритные и присоединительные размеры для подсоединения трубопроводов воды, газа,

отвода продуктов сгорания приведены на Рис. 1 (стр. 5).

7.3. Подключение аппарата к водопроводной сети

Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик

рекомендуется устанавливать перед аппаратом фильтр очистки воды (см. Рис. 6).

7.3.1. Для облегчения последующего технического обслуживания необходимо установить перед

аппаратом запорный кран на трубопроводе подвода холодной воды. Запорный кран должен быть

легкодоступен.

7.3.2. Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами

или шлангами с внутренним диаметром не менее 13 мм. Длина шланга для подвода и отвода воды

должна быть не более 2,5 м. Правила установки шлангов приведены в п. 7.6 стр. 13.

7.3.3. Подключение холодной воды производить к штуцеру подвода холодной воды 6, а горячей воды

– к штуцеру отвода горячей воды 8 (см. Рис. 1, стр. 5), предварительно сняв со штуцеров защитные

заглушки.

7.3.4. Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным

натягом труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей

аппарата и нарушения герметичности водяной системы.

7.3.5. Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу

холодной воды на некоторое время для прочистки трубы подвода воды к аппарату и предотвращения

нежелательного попадания в аппарат грязи и отложений при первом его включении.

7.3.6. После подсоединения трубопроводов к аппарату необходимо обязательно проверить

герметичность мест соединений. Проверка герметичности производится в следующем порядке:

 открыть кран горячей воды;

 открыть запорный кран холодной воды перед аппаратом;

 после заполнения тракта аппарата водой закрыть кран горячей воды и осмотреть соединения.
