Конструкция и функционирование
Ручная сварка стержневыми электродами
30
099-002057-EW508
06.09.2012
5.6.6.1 Подача защитного газа
• Зафиксировать баллон защитного газа страховочной цепью.

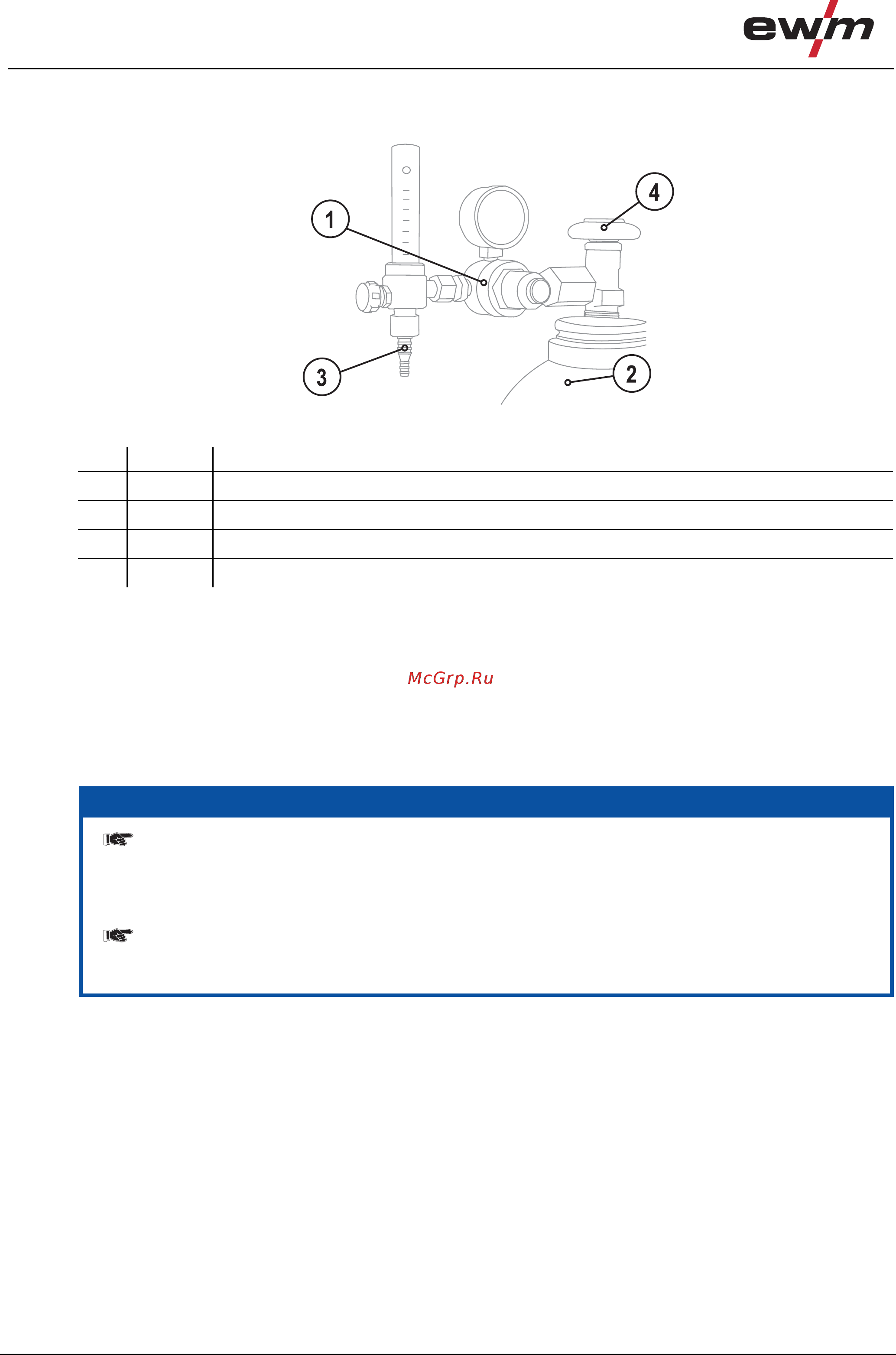

Рисунок 5-10
Поз. Символ Описание 0
1
Редуктор давления
2
Баллон с защитным газом
3
Выходной стороне редуктора
4
Клапан газового баллона
• Герметично привинтите редуктор на вентиль газового баллона.
• Прикрутить соединительный штуцер защитного газа сварочной горелки к редуктору давления баллона защитного
газа.
• Медленно откройте вентиль газового баллона.
• Откройте перекидной вентиль сварочной горелки.
Перед каждой сваркой перекидной вентиль необходимо открыть и закрыть по завершении сварки.
• Установите с помощью редуктора расход защитного газа в диапазоне 4 – 15 л/мин в за
вис
имости от силы тока и
материала.
УКАЗАНИЕ
Неверные настройки защитного газа!
Как очень низкая, так и очень высокая настройка защитного газа может привести к попаданию
воздуха в сварочную ванну и, как следствие, к образованию пор.
• Расход защитного газа настроить в соответствии с заданием на сварку!
Основное правило расчета расхода газа:
Диаметр газового сопла в миллиметрах равен расходу газа в литрах в минуту.
Например: Если диаметр газового сопла равен 7 мм, то расход газа составляет 7 л/мин.
