Конструкция и функционирование
Ручная сварка стержневыми электродами
32
099-002057-EW508
06.09.2012
5.6.8 Сварка ВИГ
R
RC
B
RB
C

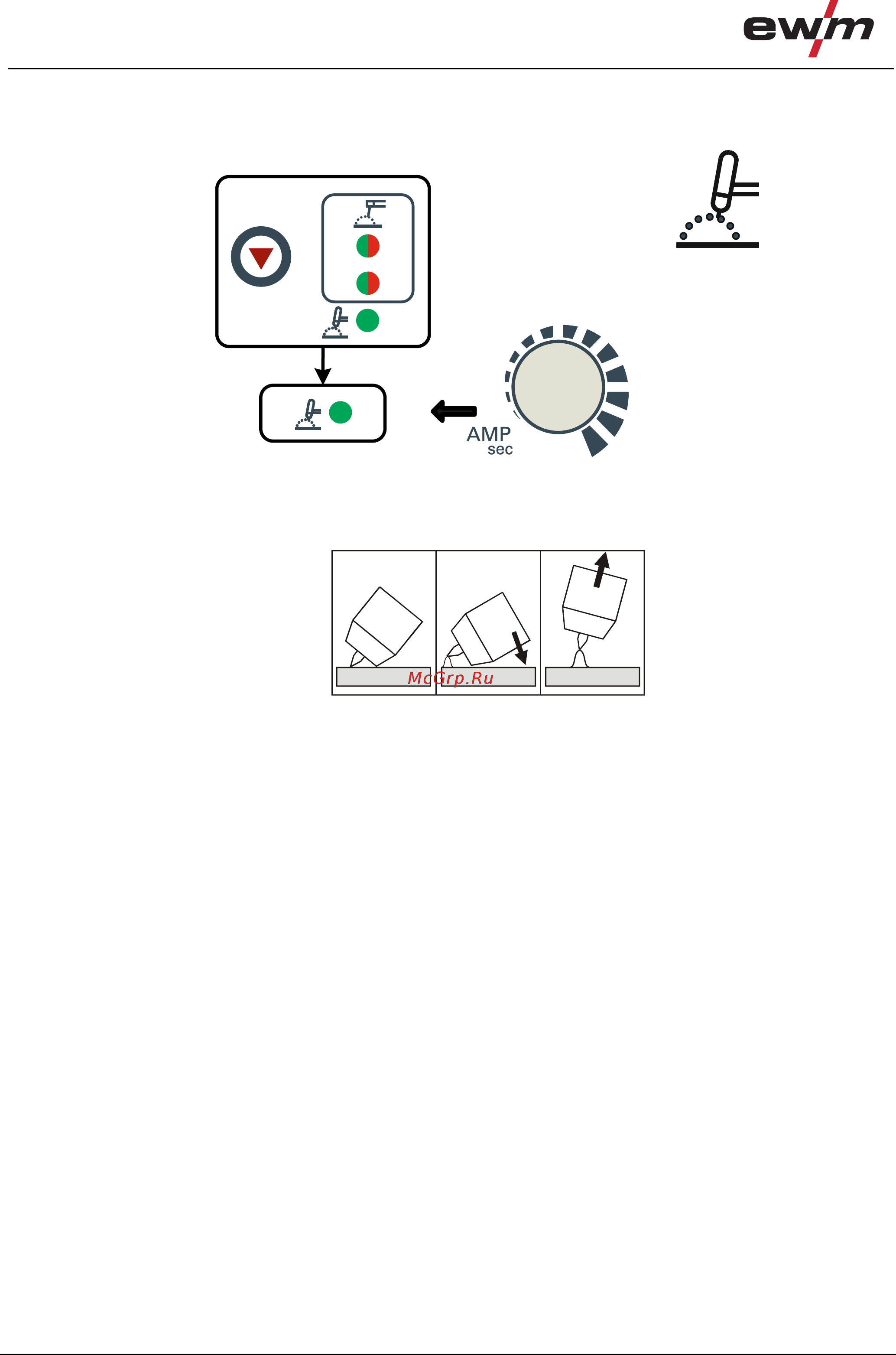

Рисунок 5-12
5.6.9 Зажигание дуги ВИГ
a) b) c)
Рисунок 5-13
Электрическая дуга зажигается при соприкосновении электрода с изделием:
a) Газовое сопло горелки и наконечник вольфрамового электрода необходимо осторожно установить на изделие
(протекает ток контактного зажигания, независимо от настроенного значения основного тока).
b) Горелку нагнуть через газовое сопло, пока между наконечником электрода и изделием не останется зазор 2-3 мм
(загорается дуга, значение тока поднимае
тся до настроенного значения основного тока).
c) Поднять горелку и повернуть в нормальное положение.
Закончить сварку: Отвести горелку от изделия, пока не потухнет дуга.
При подключенном ножном дистанционном регуляторе RTF 1 процесс запуска начинается с приведения в
действие качающейся педали.
