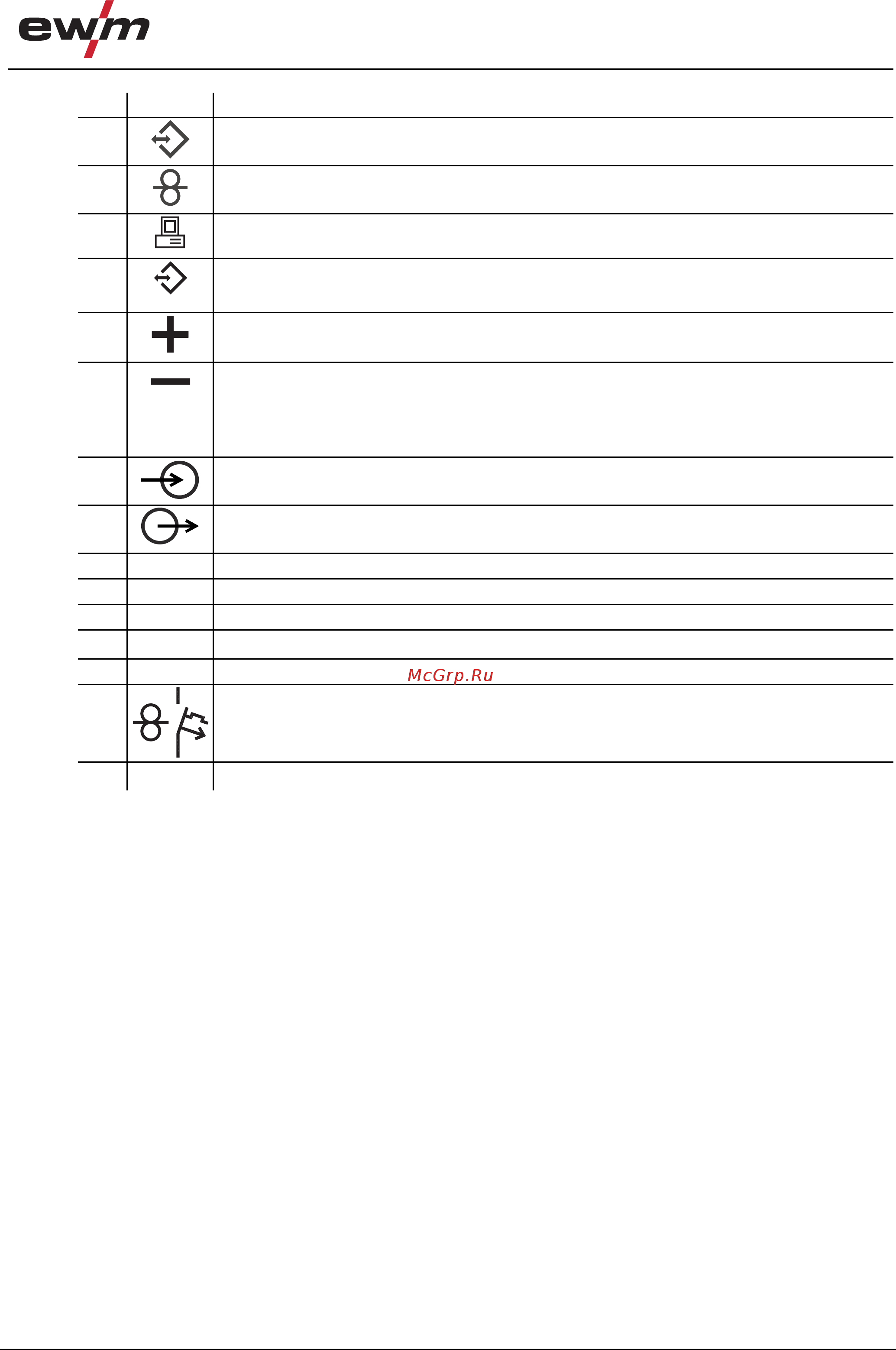

Описание аппарата — быстрый обзор
Вид сзади
099-005359-EW508
14.06.2016
21
Поз. Символ Описание 0
1
7-контактная розетка (цифровая)
Для подключения цифровых компонентов
2
7-контактная розетка (цифровая)
Подключение устройства подачи проволоки
3
Интерфейс ПК, последовательный (9-контактная розетка D-Sub)
4
19-контактный разъём для соединения со сварочным автоматом (аналоговый)
> см. главу 5.14.1
5
Гнездо подключения, сварочный ток «+»
• Стандартная сварка MIG/MAG (промежуточный пакет шлангов)
6
Гнездо подключения, сварочный ток «-»
Соединение штекера сварочного тока промежуточного пакета шлангов
• Сварка MIG/MAG порошковой проволокой
• Сварка ВИГ
7
Быстроразъемная муфта (красная)
отвод охлаждающей жидкости
8
Быстроразъемная муфта (синяя)
подача охлаждающей жидкости
9 Транспортные и поддерживающие колесики
10 Отделение для баллона защитного газа
11 Выпускное отверстие для охлаждающего воздуха
12
Сетевой кабель > см. главу 5.6
13 Элементы крепления для баллона защитного газа (ремень / цепь)
14
Кнопка, Предохранитель-автомат
Блокировка двигателя устройства подачи проволоки
(Выключить блокировку повторным нажатием кнопки)
15
Кабель пакета кабелей
COM
analog
