Конструкция и функционирование
Подача защитного газа
099-005359-EW508
14.06.2016
31
5.9.1 Разъем
Перед подключением редуктора давления к газовому баллону следует кратковременно открыть клапан
баллона, чтобы выдуть возможные загрязнения.

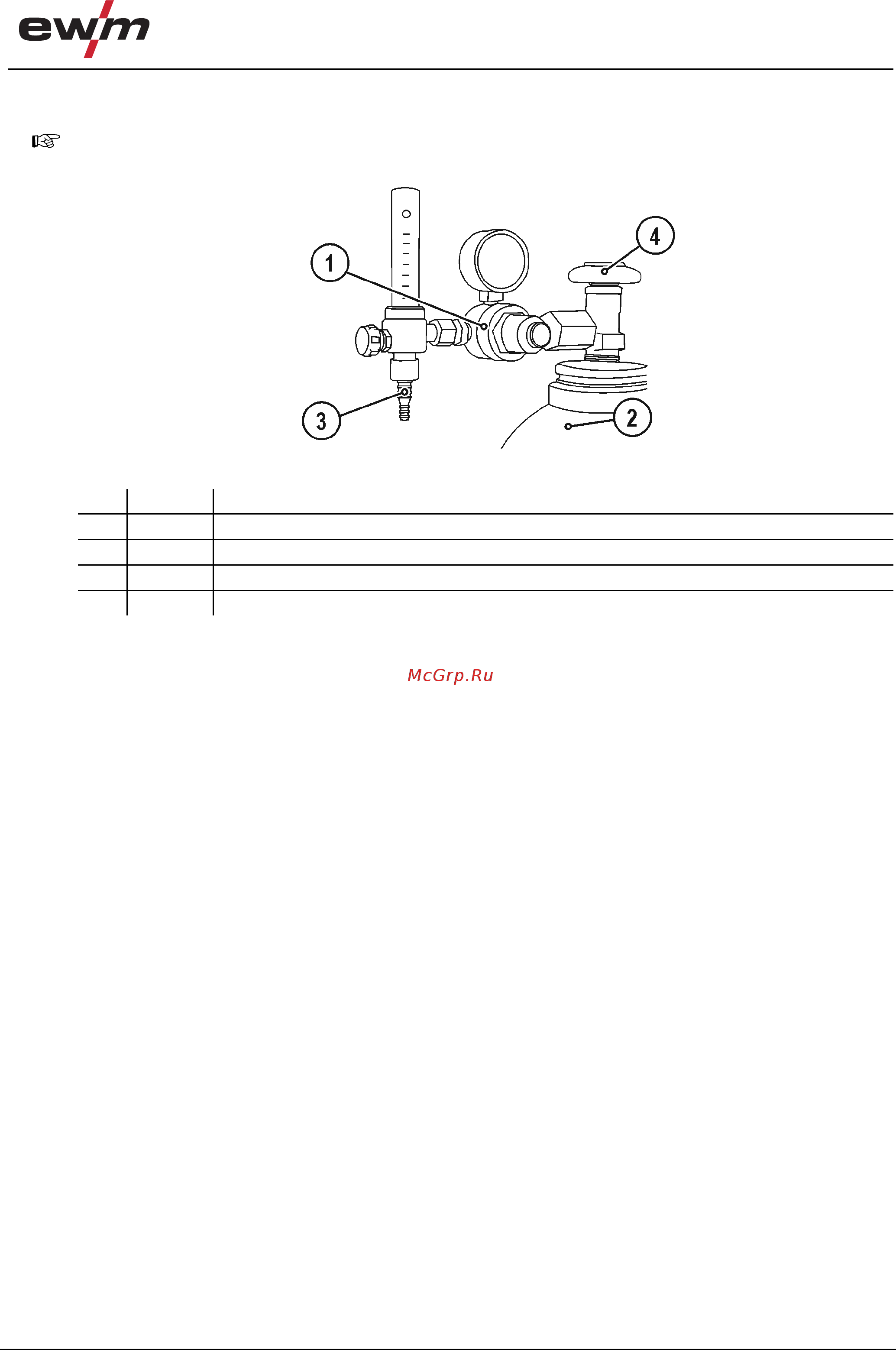

Рисунок 5-8
Поз. Символ Описание 0
1 Редуктор давления
2 Баллон с защитным газом
3 Выходной стороне редуктора
4 Клапан газового баллона
• Установить баллон защитного газа в предусмотренное для этого крепление баллона.
• Зафиксировать баллон защитного газа страховочной цепью.
• Герметично привинтите редуктор на вентиль газового баллона.
• Герметично привинтить газовый шланг (промежуточный пакет шлангов) к редуктору давления.
