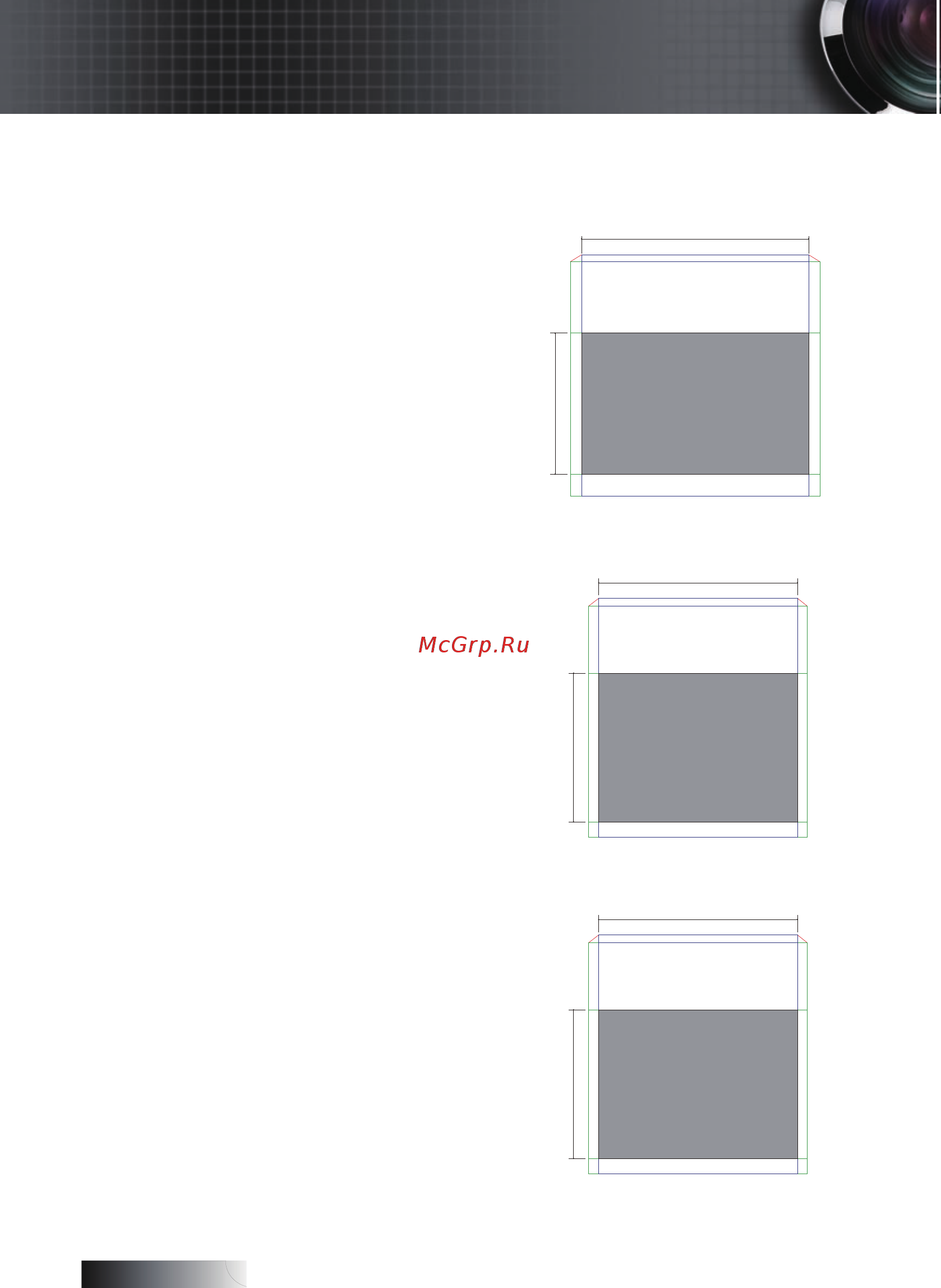

Диаграмма диапазона смещения объектива
W
H
H5%
H50%
H15%
W5% W5%
При нулевом смещении по горизонтали (W) и
вертикали (H)
Макс. смещение вверх по вертикали (H) = H x 55 %
Макс. смещение вниз по вертикали (H) = H x 15 %
Макс. смещение по горизонтали (W) = W x 5%
При макс. смещении по горизонтали (W): W x 5 %
Макс. смещение по вертикали = H x 50%
При макс. смещении по вертикали (H): H x 55 %
Макс. смещение по горизонтали W = H x 0 %
WXGA / WUXGA
При нулевом смещении по горизонтали (W) и
вертикали (H)
Макс. смещение вверх по вертикали (H) = H x 50 %
Макс. смещение вниз по вертикали (H) = H x 10 %
Макс. смещение по горизонтали (W) = W x 5%
При макс. смещении по горизонтали (W): W x 5 %
Макс. смещение по вертикали = H x 45 %
При макс. смещении по вертикали (H): H x 50 %
Макс. смещение по горизонтали W = H x 0 %
W
H
H5%
H45%
H10%
W5% W5%
XGA
При нулевом смещении по горизонтали (W) и
вертикали (H)
Макс. смещение вверх по вертикали (H) = H x 60 %
Макс. смещение вниз по вертикали (H) = H x 20 %
Макс. смещение по горизонтали (W) = W x 5%
При макс. смещении по горизонтали (W): W x 5 %
Макс. смещение по вертикали = H x 55 %
При макс. смещении по вертикали (H): H x 60 %
Макс. смещение по горизонтали W = H x 0 %
W
H
H5%
H55%
H20%
W5% W5%
1080P
