Русский
10
12V
OUT
AC POWER
AUDIO2-IN
AUDIO OUT
WIRED REMOTE
AUDIO1-IN
(VGA1)
(VGA2)
(VIDEO/S-VIDEO)
L
R
AUDIO3-IN
S-VIDEO
VGA-OUT
VGA1-IN / YPbPr
VGA2-IN / YPbPr /
RS-232C
VIDEO
LAN
HDBaseT
USB Power
Out (1.5A)
12V
OUT
3D SYNC
Out (5V)
Full 3D
HDMI 1 / MHL HDMI 2 DisplayPort
MOUSE
SERVICE
21 4 5 6 7 8
10
13
1416171819
9
3
11 12
202122 15
Для удаленного управления мышью требуется специальный пульт ДУ.

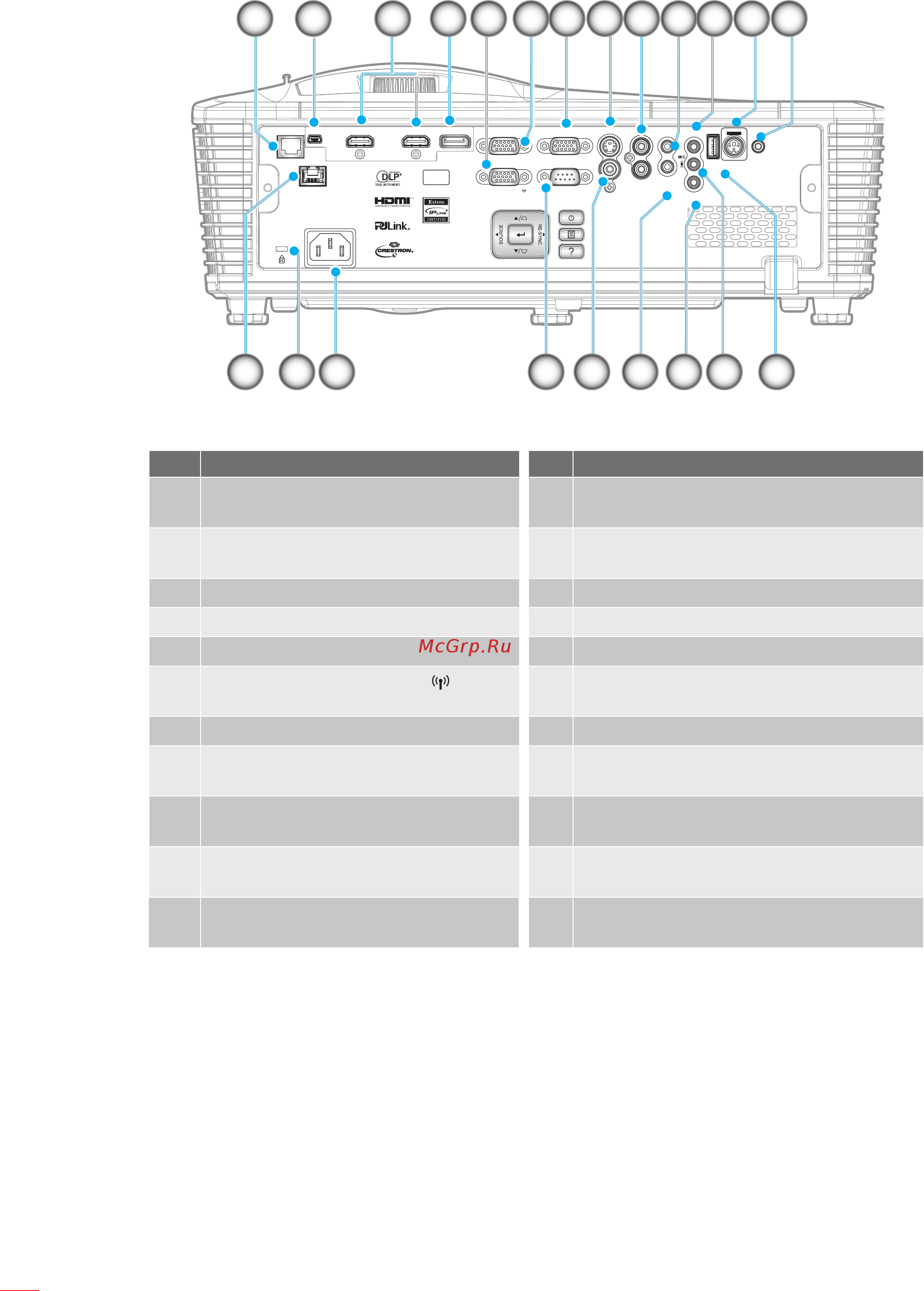

1. Разъем RJ-45 12. Выходной разъем 3D-синхронизации
(5 В)
2. Разъем USB-B mini (для
обновления встроенного ПО)
13. Выход 12 В
3. Разъем HDMI 2 шт. 14. Выходной разъем питания USB (1,5 А)
4. Разъем видеосигнала 15. Разъем микрофона
5. Разъем VGA2 In / YPbPr 16. Разъем проводного ПДУ
6.
Разъем VGA1 In / YPbPr /
17. Разъем входа звукового сигнала
Audio2-In(VGA2)
7. Выходной разъем VGA 18. Видеоразъем
8. Разъем видеосигнала стандарта
S-video
19. Разъем RS232C
9. Разъем входного звукового
сигнала Audio3-In (Video/S-Video)
20. Сетевая розетка
10. Разъем входного звукового
сигнала Audio1-In(VGA1)
21. Решетка безопасности
11. Аудиовыход 22. HDBaseT (только для моделей W515T/
WU515T/EH515T)
