![Optoma WU515 [14/96] Подключение источников сигнала к проектору](/img/pdf.png)

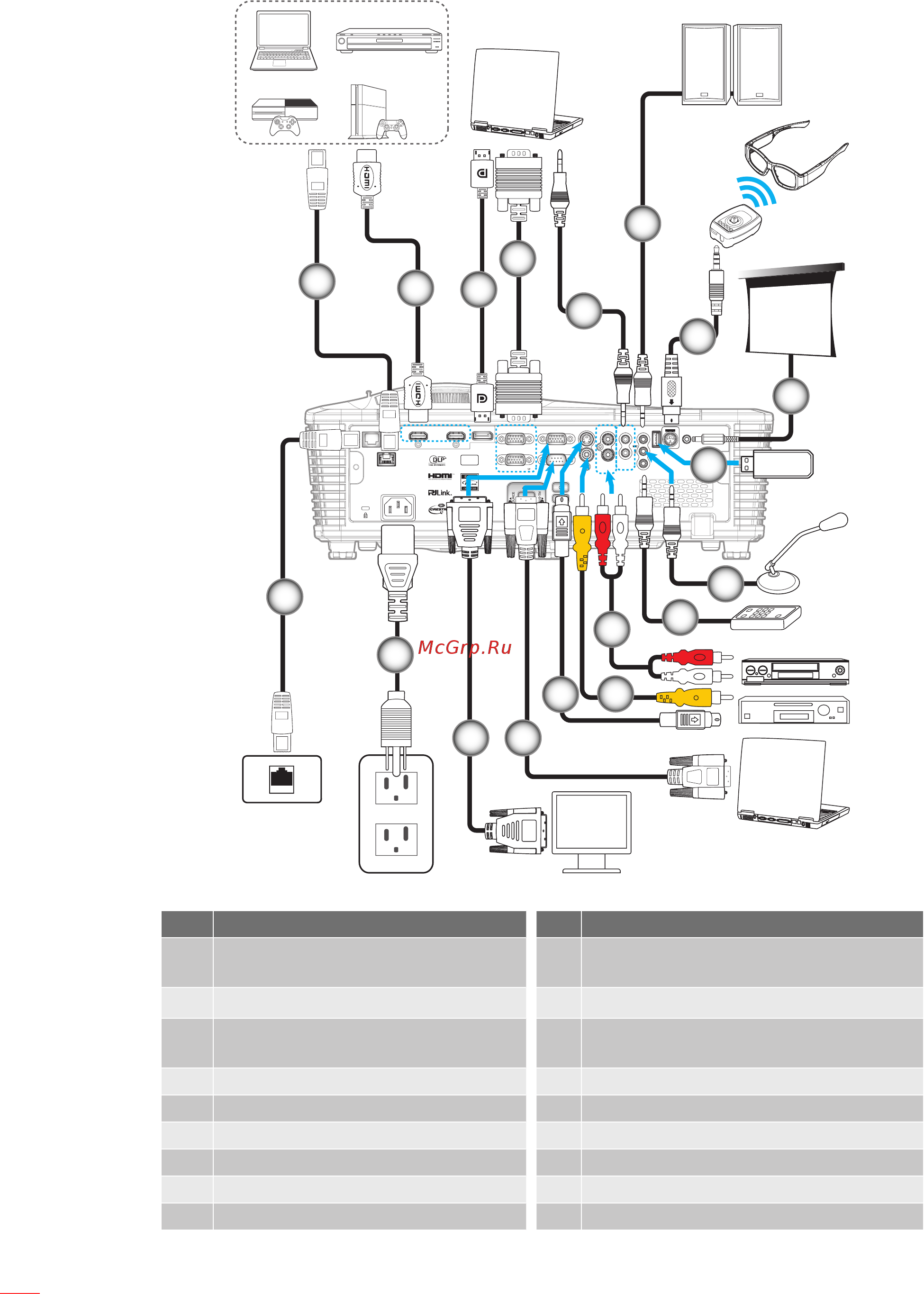

Optoma WU515 [14/96] Подключение источников сигнала к проектору
![Optoma WU515T [14/96] Подключение источников сигнала к проектору](/views2/1304298/page14/bge.png)
Русский
14
12V
OUT
AC POWER
AUDIO2-IN
AUDIO OUT
WIRED REMOTE
AUDIO1-IN
(VGA1)
(VGA2)
(VIDEO/S-VIDEO)
L
R
AUDIO3-IN
S-VIDEO
VGA-OUT
VGA1-IN / YPbPr
VGA2-IN / YPbPr /
RS-232C
VIDEO
LAN
HDBaseT
USB Power
Out (1.5A)
12V
OUT
3D SYNC
Out (5V)
Full3D
HDMI 1 / MHL HDMI 2DisplayPortMOUSE
SERVICE
12
15
13
14
1
5
6
7
8
2
3
4
1617
18
9
10
11
1. Кабель RJ-45 10.
Защитный ключ USB/Зарядное
устройство USB
2. Кабель RJ-45 (категория Cat5) 11. Кабель микрофона
3. Кабель HDMI/MHL 12.
Кабель проводного пульта
дистанционного управления (ПДУ)
4. Кабель DisplayPort 13. Кабель для входа Audio In
5. Кабель VGA 14. Кабель для видеосигнала
6. Кабель для входа Audio In 15. Кабель стандарта S-Video
7. Кабель аудиовыхода 16. Кабель RS232
8. Кабель передатчика 3D 17. Кабель выхода VGA
9. Разъем постоянного тока 12 В 18. Шнур питания
