Optoma W504 [15/93] Установка и настройка
![Optoma W504 [15/93] Установка и настройка](/views2/1304302/page15/bgf.png)
Русский
15
12
13
1 5 6
78
2
3 4
91011
14
15

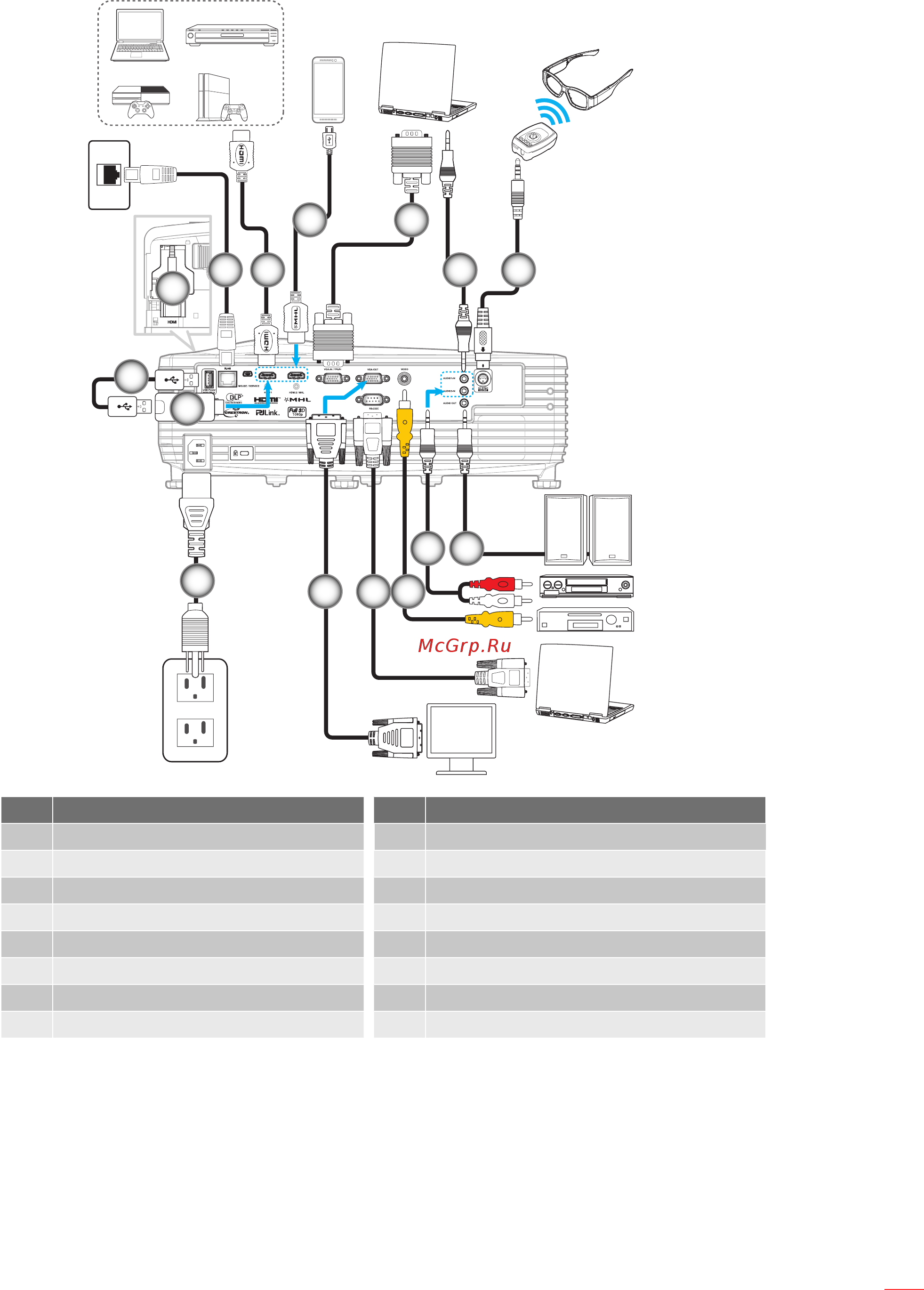

1. Кабель RJ-45 9. Кабель для видеосигнала
2. Кабель HDMI 10. Кабель RS-232C
3. Кабель MHL 11. Кабель выхода VGA
4. Кабель входа VGA 12. Шнур питания
5. Кабель входа Audio In 13. Зарядное устройство USB
6. Кабель передатчика 3D 14. USB-адаптер
7. Кабель аудиовыхода 15. Адаптер HDMI
8. Кабель входа Audio In
Перед выполнением подключения к разъему HDMI3 / MHL необходимо выключить
питание проектора. Если питание проектора не выключено вручную, оно отключается
автоматически сразу после открывания верхней крышки.
В связи с ограничением по размеру рекомендуется использовать HDMI-адаптеры с питанием
по MHL, размер которых не превышает 85 х 31 х 15 мм. Размер HDMI-адаптеров, которым
требуется питание через USB, не должен превышать 65 х 31 х 15 мм.
Альтернативно, если ваш адаптер с питанием по MHL превышает указанный размер,
для питания адаптера рекомендуется использовать дополнительный порт HDMI,
расположенный на задней панели вместе с портом USB.
