Русский
72

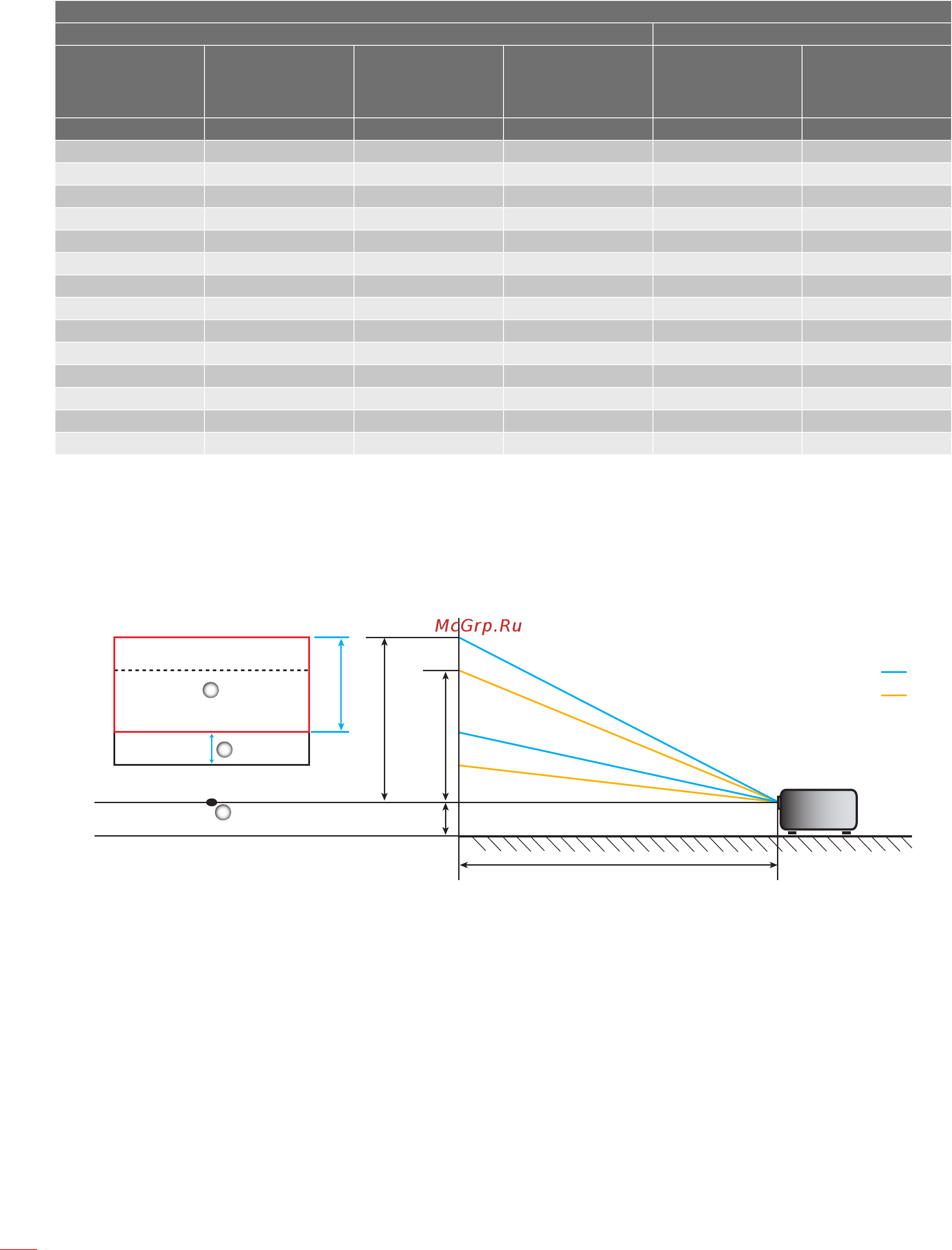

Диапазон регулятора смещения объектива
Цент объектива PJ вверху изображения Диапазон сдвига изображения
По вертикали +
(Макс.) (A)
По вертикали -
(Мин.) (В)
Диапазон смещения
по вертикали
Диапазон по
вертикали в любом
положении по
горизонтали
По горизонтали +
(Правый)
По горизонтали -
(Левый)
см см см см см см
54,5 46,6 7,9 Нет 0,0 0,0
60,5 51,8 8,7 Нет 0,0 0,0
75,7 64,8 10,9 Нет 0,0 0,0
90,8 77,7 13,1 Нет 0,0 0,0
105,9 90,7 15,3 Нет 0,0 0,0
121,1 103,6 17,5 Нет 0,0 0,0
136,2 116,6 19,6 Нет 0,0 0,0
151,3 129,5 21,8 Нет 0,0 0,0
181,6 155,4 26,2 Нет 0,0 0,0
227,0 194,3 32,7 Нет 0,0 0,0
272,4 233,1 39,3 Нет 0,0 0,0
302,6 259,0 43,6 Нет 0,0 0,0
378,3 323,8 54,5 Нет 0,0 0,0
453,9 388,5 65,4 Нет 0,0 0,0
Значения смещения объектива по вертикали всегда рассчитываются от центра
проекционного объектива. Поэтому к каждому значению смещения объектива по вертикали
следует добавлять расстояние 6,8 см от основания до центра проекционного объектива.
Коэффициент увеличения: 1.6x.
A
V
6,8 cm
C
B
V+
V-
1
3
2
V+
V-
Стена
1. Центр проекционного объектива.
2. Проекционное изображение
при смещении объектива в
наивысшую точку.
3. Диапазон смещения по вертикали:
10% V.
Основание
