6. ОПИСАНИЕ ПОДКЛЮЧЕНИЙ
13
ОПИСАНИЕ ПОДКЛЮЧЕНИЙ
Пункт
Символ
Описание

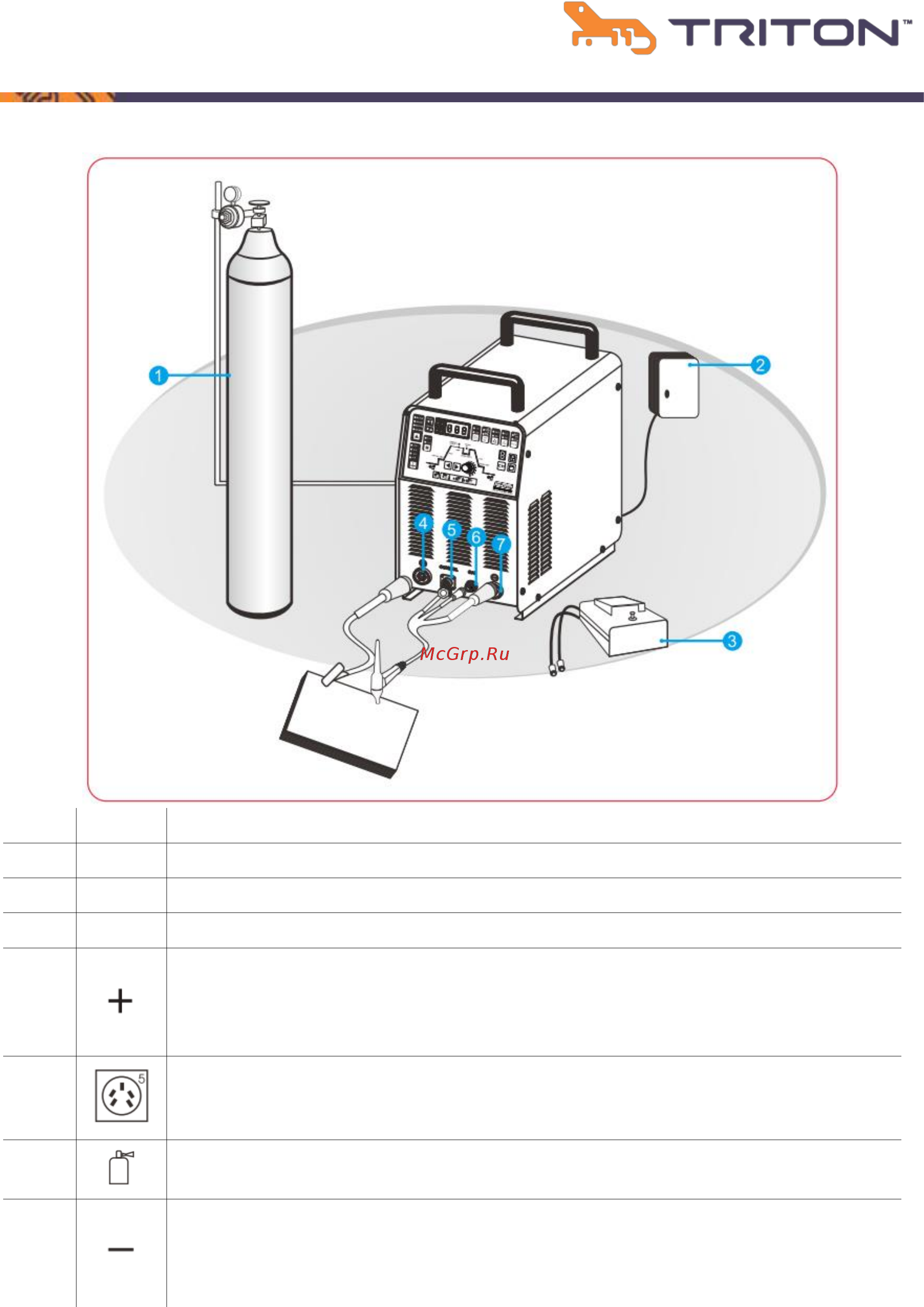

1
Газовый баллон.
2
Источник питания: 1-фазный 220/230/240 В, 50/60 Гц.
3
Педаль ножного управления.
4
Разъем подключения "+" сварочного кабеля.
• В режиме TIG: подключение кабеля к обрабатываемому изделию.
• В ручном режиме MMA: Подключение электрододержателя или кабеля к
обрабатываемому изделию.
5
5-ти штырьковый разъем подключения:
- управляющий провод горелки TIG;
- управляющий кабель ножной педали.
6
Соединительный штуцер M16X1.5 для подключения защитного газа (с желтым
изолирующим колпачком) для сварки TIG.
7
Разъем подключения "-" сварочного кабеля.
• TIG: подключение горелки.
• MMA: Подключение электрододержателя или кабеля к обрабатываемому
изделию.
