12
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

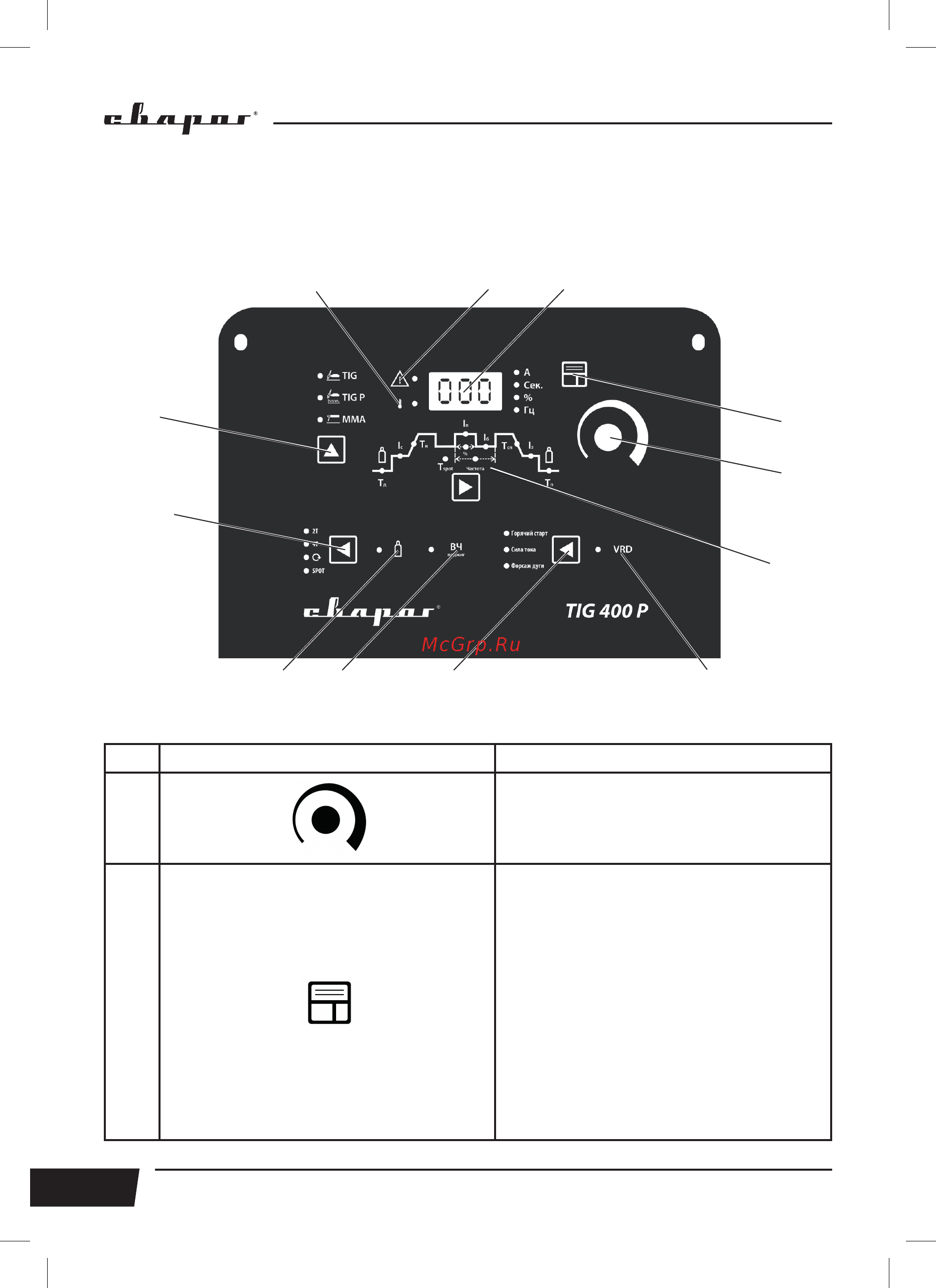

На рисунке 7.1 показана передняя панель источника питания.
Рис. 7.1. Передняя панель.
Поз. Символ Описание
1
Регулятор параметров сварки.
2
Кнопка выбора ячейки памяти:
• Для входа в режим
программирования нажмите на
кнопку память.
• На дисплее параметров сварки
высветятся ячейки памяти.
• Регулятором параметров выберите
нужную ячейку.
• Источник питания автоматически
запоминает режимы сварки в течении
10 сек.
• Для выхода из режима
программирования нажмите на
кнопку «Память» еще раз.
12
34
8 9 10 11
5
1
2
6
7
