TECH TIG 400 P

3. Подключайте сварочные принадлежности для TIG сварки в следующем порядке:

вставьте силовой наконечник горелки в панельную розетку со знаком «-» (п. 6, рис. 6.1) на

передней панели аппарата, поверните его до упора по часовой стрелке, убедитесь в плот-

ной фиксации соединения.

4. Подключите разъем подвода газа горелки в соответствующий разъем на передней

панели аппарата (п. 7, рис. 6.1).

5. Подключите 2-pin разъем горелки к соответствующему разъему на передней панели

аппарата (п. 3, рис. 6.1).

6. Откройте вентиль на газовом баллоне и установите расход защитного газа с помощью

редуктора.

7. Вставьте силовой наконечник кабеля клеммы заземления в панельную розетку со

знаком «+» (п. 5, рис. 6.1) на передней панели аппарата, поверните его до упора по часо-

вой стрелке, убедитесь в плотной фиксации соединения. Закрепите клемму заземления на

заготовке.

8. Выберите кнопкой режим TIG сварки (п. 6, рис. 7.1).

9. Установите необходимые значения параметров сварки (см. раздел 8.1).

8.1. ОБЩИЕ РЕКОМЕНДАЦИИ ДЛЯ TIG СВАРКИ

Аргонодуговая сварка в инертном газе неплавящимся электродом позволяет сваривать

черные, нержавеющие, разнородные, цветные металлы и сплавы.

При аргонодуговой сварке постоянным током неплавящимся электродом используют

прямую полярность, то есть горелка подключена к «-», а заготовка к «+» (см. рис. 8.5).

Дуга горит устойчиво, обеспечивая хорошее формирования шва. При обратной полярности

устойчивость процесса снижается, вольфрамовый электрод перегревается, что приводит к

необходимости значительно уменьшить сварочный ток (см. рис. 8.6).

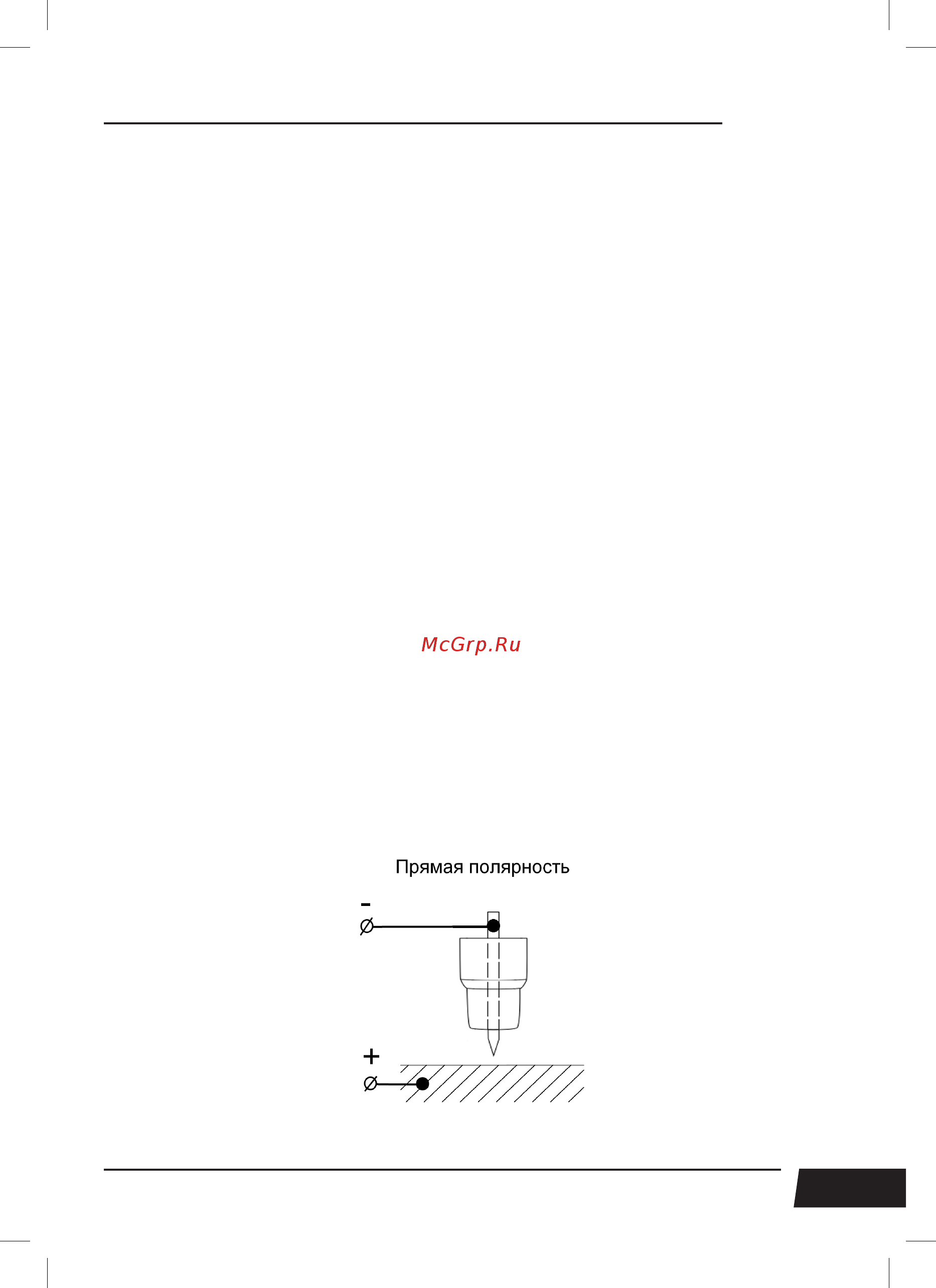

Рис. 8.5. Полярность при TIG сварке.
