24

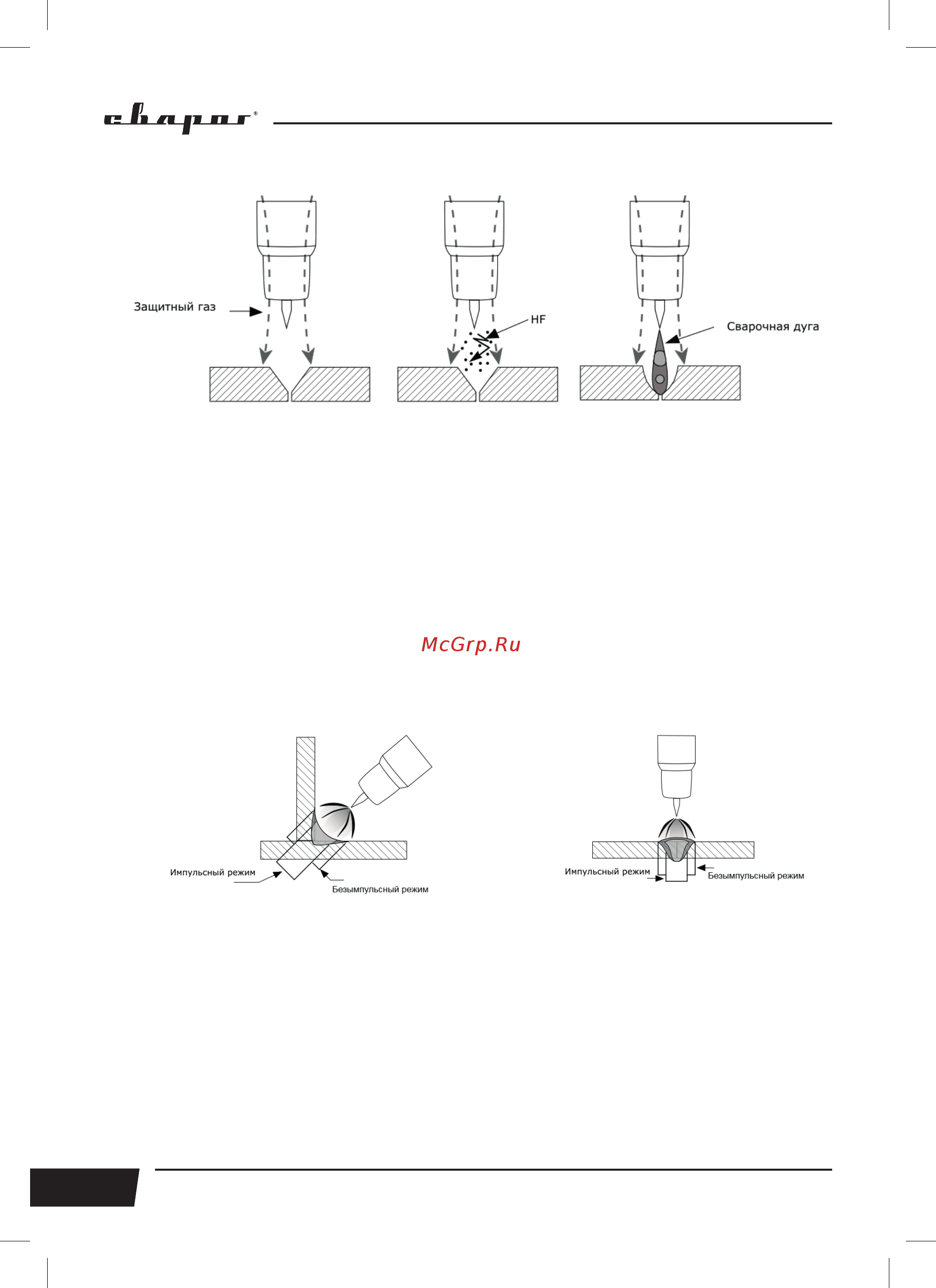

Рис. 8.6. Процесс образования сварочной дуги.
Основной газ, применяемый при TIG сварке, это аргон.
При TIG сварке необходимо помнить, что неплавящийся электрод в процессе свар-
ки изнашивается и теряет форму, вследствие чего его необходимо затачивать, а также
регулировать величину вылета относительно сопла горелки. Также необходимо правильно
подбирать тип электрода: по хим. составу, по толщине. Для более длительной работы элек-
трода, для получения качественного шва необходимо правильно подбирать присадочный
материал.
Аргонодуговая сварка в импульсном режиме (TIG DC P) позволяет сделать сварочный
процесс более контролированным: снизить выделяемое тепло в основной металл (см. рис.
8.7) и получить сварное соединение нужного качества.
Рис. 8.7. Выделяемое тепло в импульсном и безымпульсном режимах.
Сварка в импульсном режиме - это разница между пиковым и базовым током. Для им-
пульсного режима используются четыре дополнительных параметра сварки: пиковый ток,
базовый ток, частота импульса и заполнение импульса.
