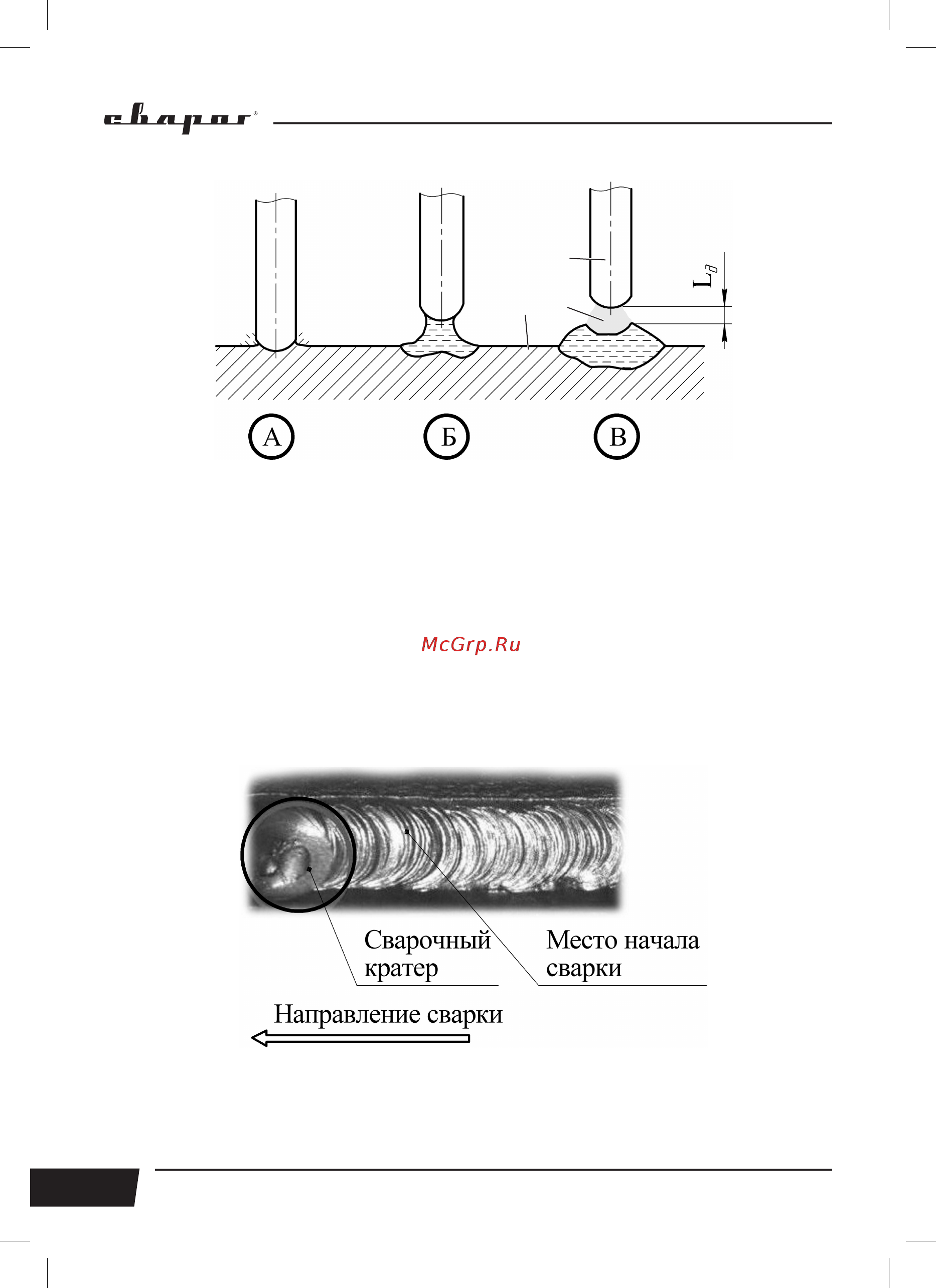

Рис. 9.3. Схема образования дуги:

А) короткое замыкание; Б) образование дуги; В) правильное положение электрода при

сварке, где: 1 - металл, 2 - электрическая дуга, 3 - электрод, Lд - расстояние от электрода до

поверхности сварочной ванны.

Длина дуги при сварке покрытым электродом считается нормальной в пределах 0,5-1,1

диаметра электрода.

При горении дуги в жидком металле образуется кратер (см. рис. 9.4), являющийся местом

скопления неметаллических включений, что может привести к возникновению трещин.

Поэтому в случае обрыва дуги (а также при смене электрода) повторное зажигание следует

производить позади кратера и только после этого производить процесс сварки. Не допу-

скайте затекания жидкого металла впереди дуги.

Рис. 9.4. Начало сварки при смене электрода.

Старайтесь заканчивать сварку заваркой кратера. Это достигается путем укорачивания

дуги вплоть до частых кратковременных замыканий.
