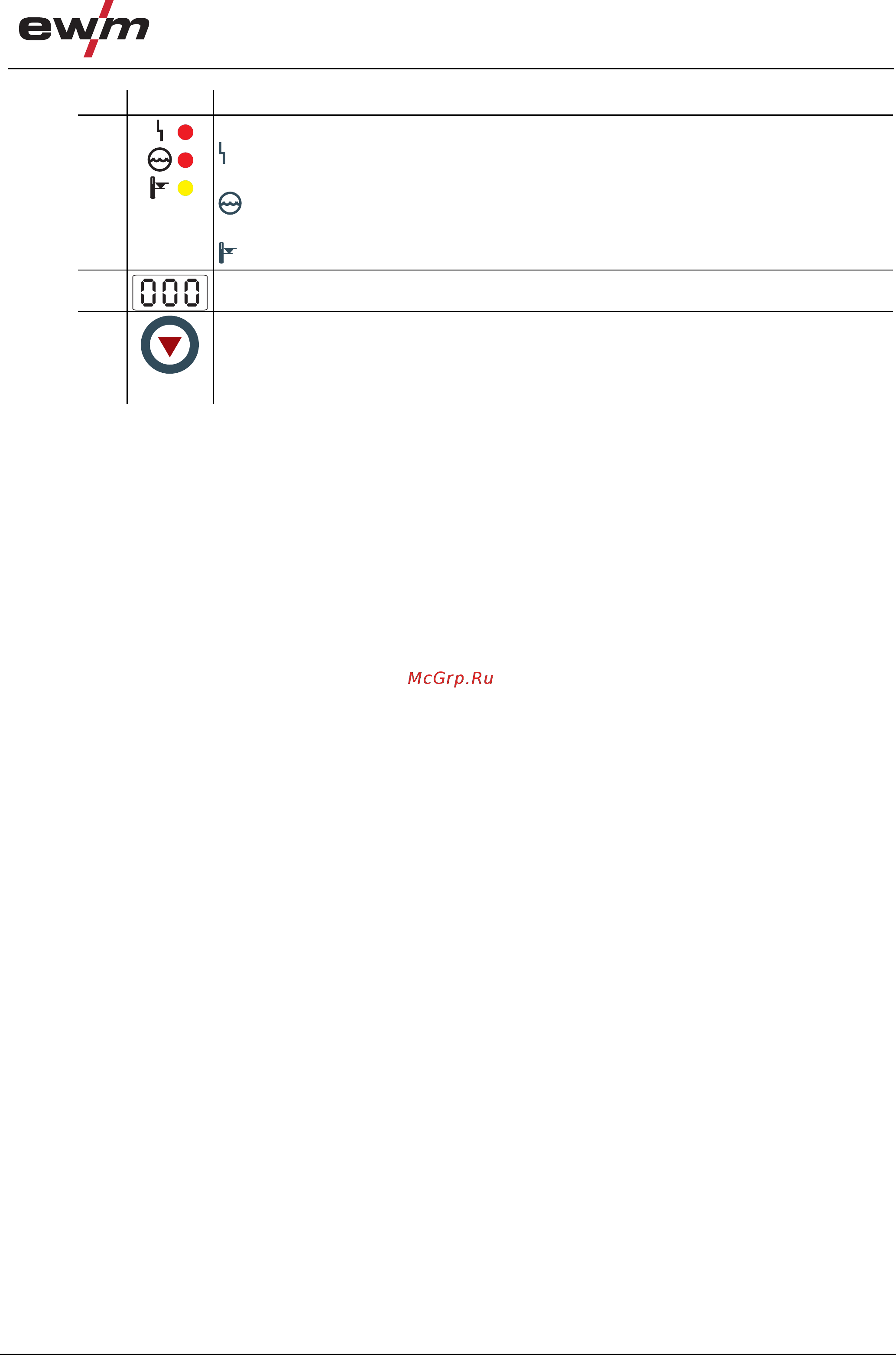

Описание аппарата — быстрый обзор
Устройство управления – элементы управления
099-000157-EW508
18.02.2010
17
Поз. Символ Описание 0
6
Индикация сбоев / состояния
Сигнальная лампочка Общая неисправность (см. главу "Причины и устранение
неисправностей")
Сигнальная лампочка Недостаток охлаждающей жидкости (Охлаждение сварочной
горелки)
Сигнальная лампочка Перегрев
7
Дисплей, 3-разрядный
8
Кнопка Переключение индикации/Номер JOB
AMP Индикация сварочного тока
VOLT Индикация сварочного напряжения
JOB Индикация и выбор номера JOB
