Конструкция и функционирование
Интерфейсы для автоматизации
099-000157-EW508
18.02.2010
51
5.9 Интерфейсы для автоматизации
5.9.1 Разъем для подключения дистанционного устройства, 19 контактов
ОСТОРОЖНО
Повреждение аппарата в результате неправильного соединения!
Неподходящие кабели управления или неправильная настройка входящих и исходящих сигналов
могут привести к повреждению аппарата.
• Применяйте только экранированные кабели управления!
• Если аппарат эксплуатируется от сетевого напряжения, соединение должно осуществляться через
подходящий буферный усилитель!
• Чтобы регулировать основной или уменьшенный ток с помощью управляющего напряжения
, необходимо
вклю
чить соответствующие входы (см. раздел "Активация заданного значения управляющего
напряжения").
A
B
L
F
C
D
E
T
S
V
K
U
J
R
H
M
N
P
G
6
6
7
4
3
2
2
1
10
5
9
11
8
10-100K
10V
I>0
0-10V
0-10V
0V
+15V (max. 75mA)
-15V (max. 25mA)
START / STOP AMP / AMP%
(PULS)
10-100K
A
B
C
N
P
R
S
T
U
V
D
E
F
G
H
J
K
L
M

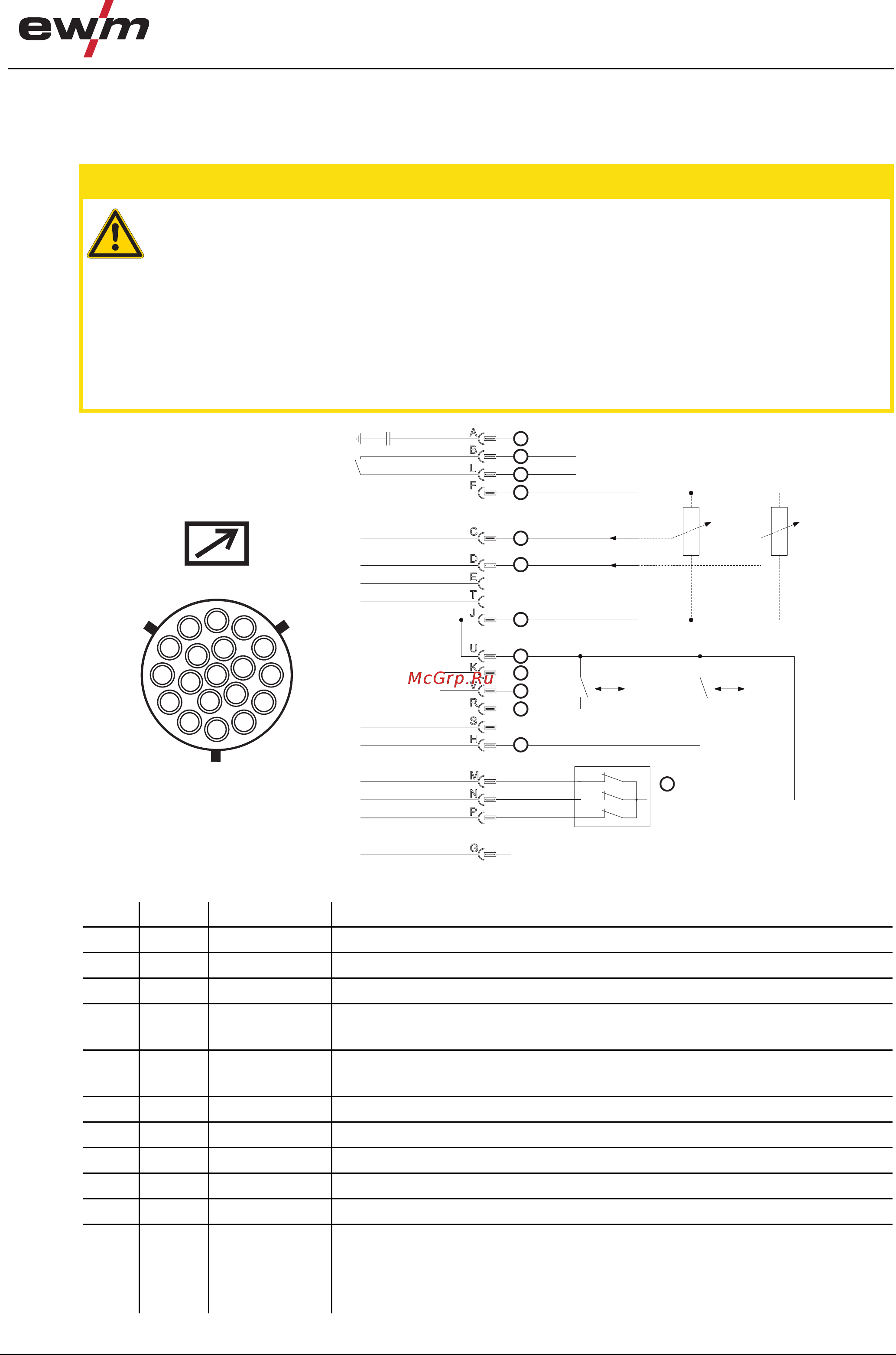

Рисунок 5-21
Поз. Контакт Форма сигнала Обозначение
1 A Выход Подключение экрана кабеля (PE)
2 B/L Выход Сигнал прохождения тока I>0, беспотенциальный (макс. +-15 В/100 мА)
3 F Выход Опорное напряжение для потенциометра 10 В (макс. 10 мA)
4 C Вход Заданное значение управляющего напряжения для основного тока, 0-10 В (0 В =
I
min
/10 В = I
max
)
5 D Вход Заданное значение управляющего напряжения для уменьшенного тока, 0-10 В (0
В = I
min
/10 В = I
max
)
6 J/U Выход Опорный потенциал, 0 В
7 K Выход Напряжение питания +15 В, макс. 75 мА
8 V Выход Напряжение питания -15 В, макс. 25 мА
9 R Вход Старт/стоп сварочного тока
10 H Вход Переключение основного или уменьшенного сварочного тока (пульсирование)
11 M/N Вход Активация заданного значения управляющего напряжения
Для активации внешнего заданного значения управляющего напряжения для
основного или уменьшенного тока сигналы M и N следует установить на опорный
потенциал 0 В.
