5. Отрегулируйте угол наблюдения
1) Ослабьте гайку №3 для регулировки поворота
(0° ~ 360°).
2) Затяните гайку №3.
3) Ослабьте винт №2 для регулировки наклона
(0° ~ 180°).
4) Затяните винт №2.
5) Ослабьте винт №1 для регулировки азимута
(0° ~ 360°).
6) Затяните винт №1.

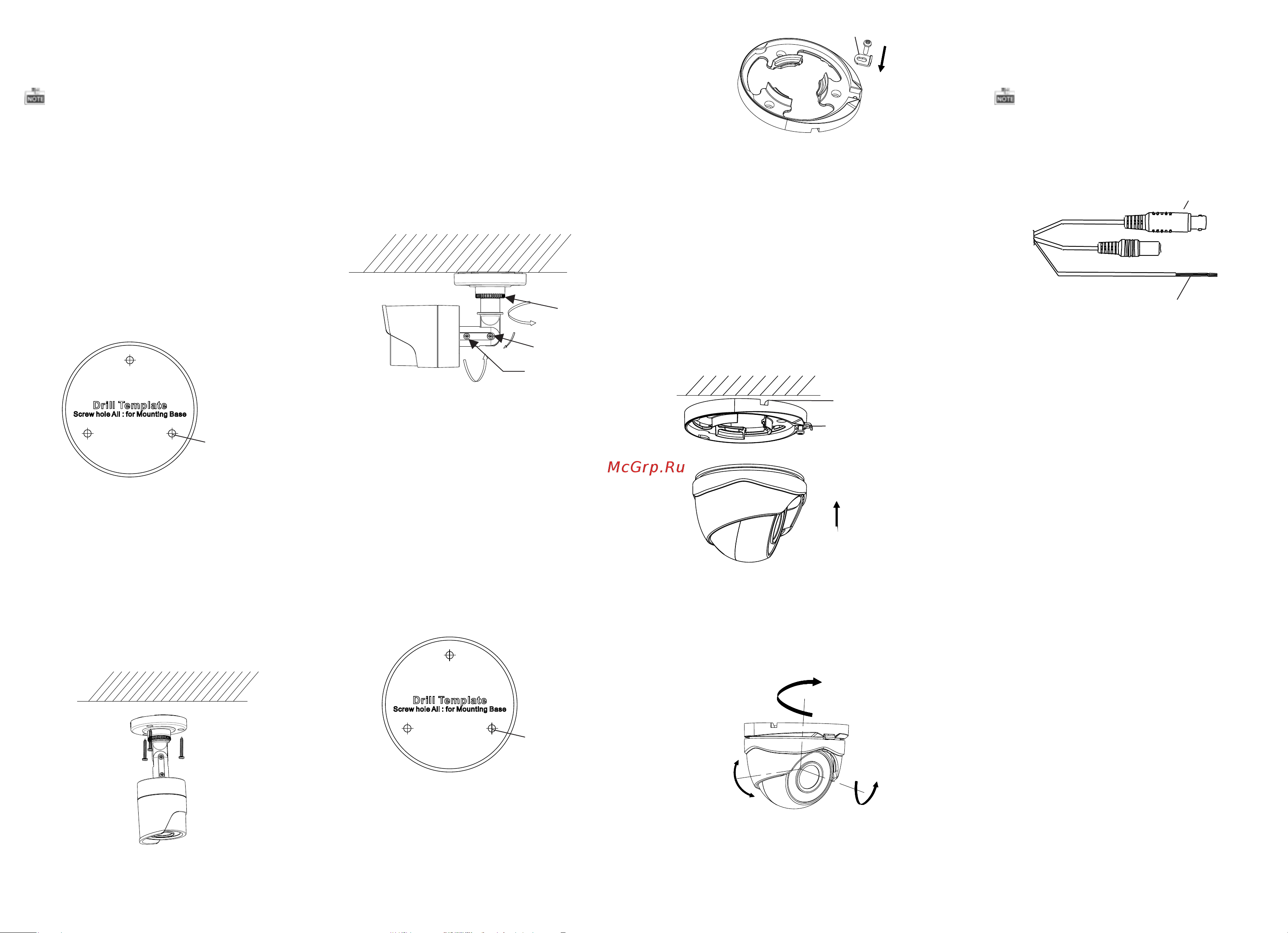

Рисунок 2-3 3-х осевая установка
3. Соедините соответствующие кабели.
4. Закрепите камеру на потолке с помощью
прилагаемых саморезов.
Рисунок 2-2 Установка камеры на потолке
360°
90°
360°
3
2
1
2.2 Установка камеры II типа на
потолок
Шаги:
1. Просверлите отверстия в потолке в
соответствии с шаблоном крепления.
Рисунок 2-4 Шаблон крепления
2. Неплотно закрепите зажим на монтажной
базе.
Рисунок 2-5 Установка зажима
Зажим
Рисунок 2-1 Шаблон крепления
Отверстие для
сверления
Рисунок 2-6 Установка камеры
7. Отрегулируете камеру в соответствии с
рисунком ниже, чтобы установить нужный угол.
Рисунок 2-7 3-х осевая установка
0°~360°
0°~75°
0°~360°
Зажим
3. Закрепите монтажную базу на потолоке с
помощью прилагаемых саморезов.
4. Проложите кабель через отверстие под него и
соедините соответствующие кабели.
5. Оттяните зажим и установите камеру с
монтажным кольцом на монтажной базе.
6. Задвиньте зажим и затяните винт.
7.После установки нужного угла закрепите
монтажное кольцо.
Шаги:
1. Просверлите отверстия в потолке в
соответствии с шаблоном крепления.
2. Установите прилагающиеся дюбеля в
просверленные отверстия.
Отверстие для
сверления
Отверстие для
кабеля
2.1 Установка камеры I типа на
потолок
Камера I типа подойдет для установки на
потолок и стену. В качестве примера будет взята
установка на потолок.
Данные камеры поддерживают два типа
видеосигнала: TVI и CVBS.
3 Переключение между
TVI и CVBS сигналами
Рисунок 3-1 Переключение между
видеосигналами
Переключатель видеосигнала
1. TVI сигнал
Когда два провода переключателя видеосигнала
разомкнуты, видеовыход передает TVI сигнал.
2. CVBS сигнал
Для переключения на CVBS сигнал необходимо
замкнуть провода переключателя видеосигнала.
Видеовыход
