13
7 Устройство и порядок работы
7.1 Устройство
7.1.1 Общий вид компрессоров показан на рисунках 4, 5, 6.
7
8
9
6 2
3
17
16
13175
14
4
11
10
12
17
8
9
6 2
3
17
16
13175
14
4
11
10
12
1

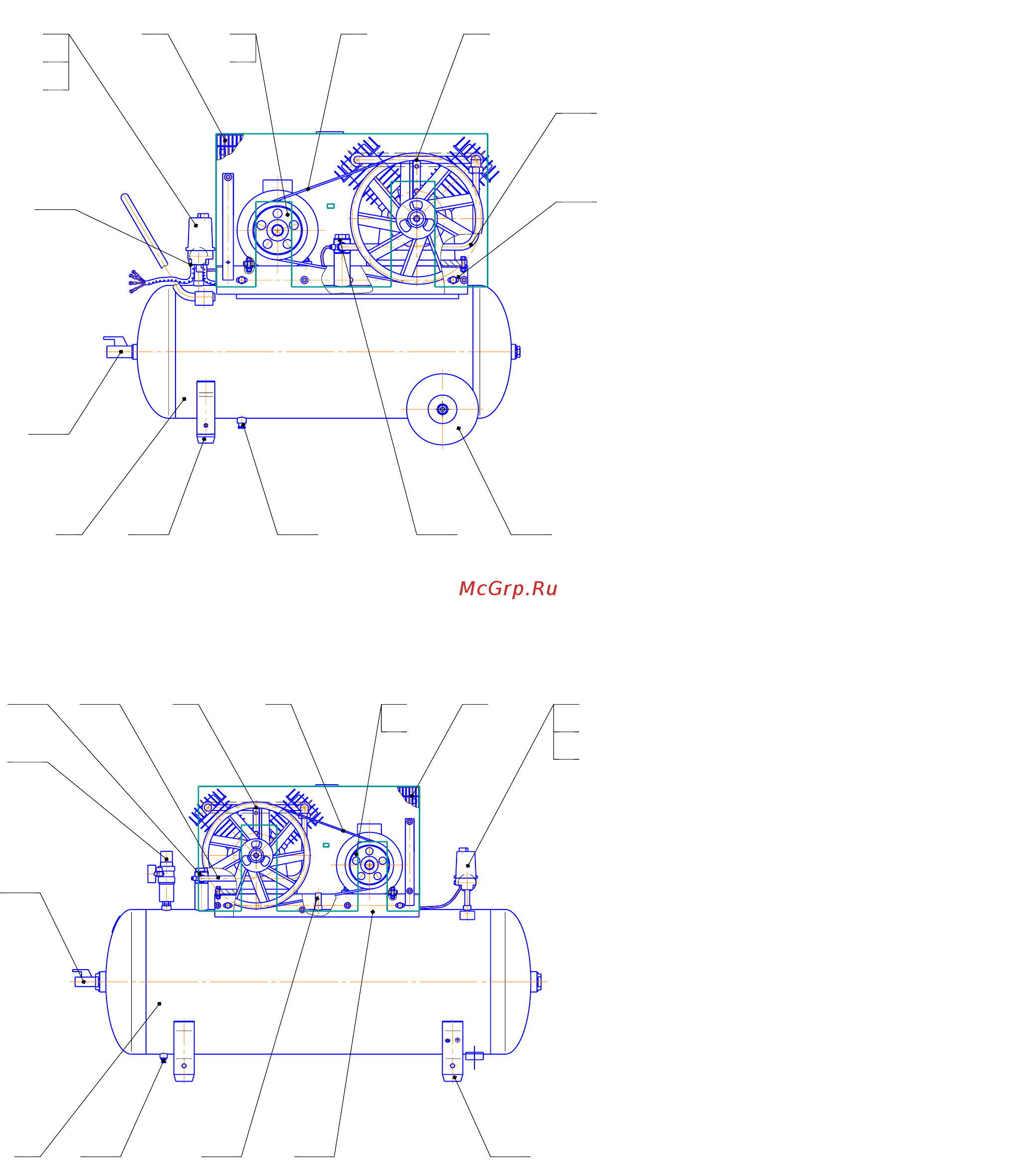

Рисунок 4 - Общий вид компрессора СБ4/C-100.LВ50
5 16
2
3
4 6 7
8
9
11
14
1013 17
12 1
15
5 16
2
3
4 6 7
8
9
11
14
1013 17
12 1
15
Рисунок 5 - Общий вид компрессоров СБ4/Ф-270.LB50,
СБ4/Ф-270.LB50-5.5
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Прессостат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Кран
15 - Регулятор давления
16 - Платформа
17 - Амортизаторы
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Прессостат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Кран
16 - Платформа
17 - Колеса и амортизаторы
