Tezter TIP-H-7 [13/165] Подключение тестера к устройствам

3.2 Подключение тестера к устройствам

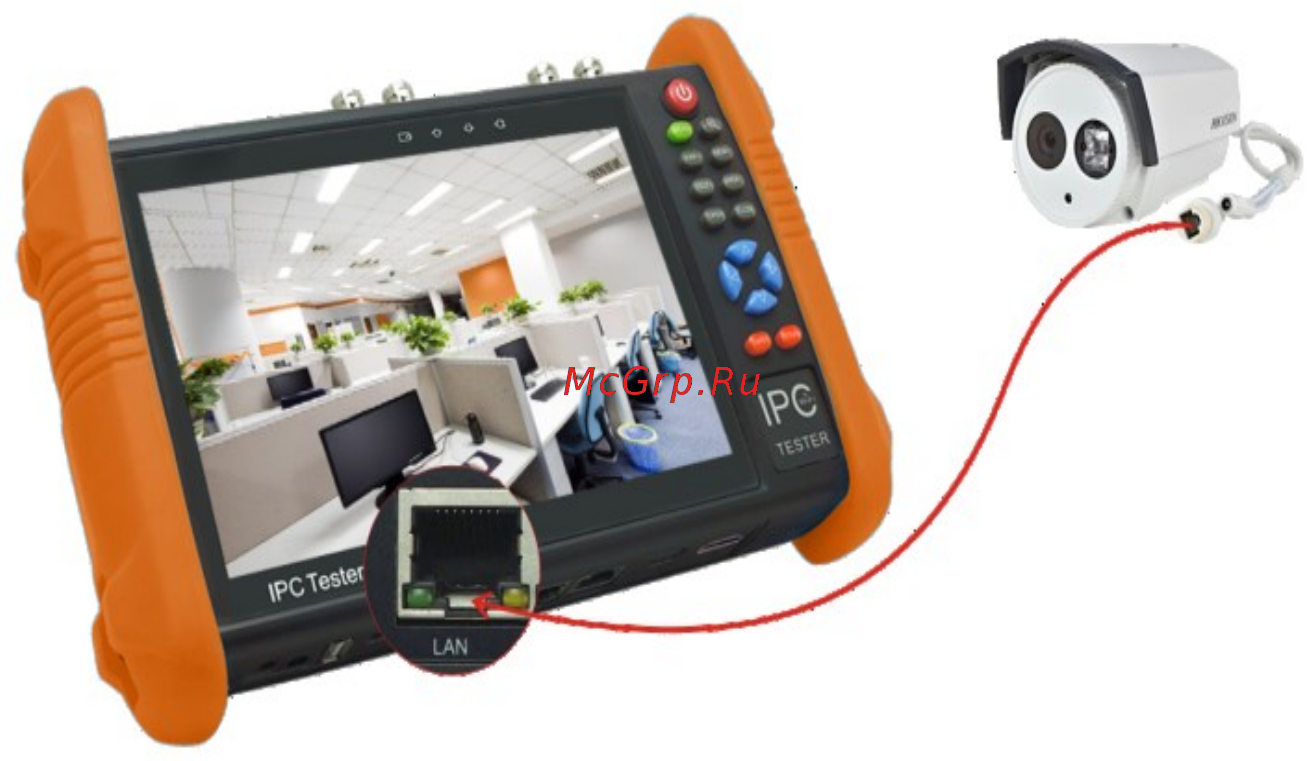

3.2.1 Подключение к IP-камере

Подключите IP-камеру к внешнему источнику питания. Затем подключите IP-камеру к

порту LAN тестера. Если индикатор Link порта LAN светится зеленым, а индикатор

данных мигает, значит, подключение произведено правильно и камера и тестер

обмениваются данными. Если индикаторы не активны, проверьте питание камеры и

исправность кабеля.

Замечания:

1. Если камера не поддерживает внешние источники питания, а питается только от PoE,

используйте тестер как источник питания PoE. Все подключения Ethernet-кабеля

производите при выключенном внутреннем источнике питания PoE тестера. Если

внутренний источник включен и через порт LAN поступает питание на внешнее

устройство, порт PSE тестера не может быть подключен к какой-либо сети или

устройству.

2. Выключив внутренний источник PoE, соедините внешний источник PoE (коммутатор и

т.д) со входом PSE IN тестера. Подключите IP камеру ко входу LAN тестера. Питание

на камеру будет поступать от внешнего источника через тестер.
