Tezter TIP-H-7 [14/165] Подключение аналоговых камер
![Tezter TIP-H-7 [14/165] Подключение аналоговых камер](/views2/1305355/page14/bge.png)
14
В таком подключении тестер не сможет воспроизводить изображение с камеры, но его
можно наблюдать например, на компьютере при подключении к свободному порту PoE-
коммутатора.
Внимание!
PoE коммутаторы или другие PoE устройства могут подключаться только к порту «PSE
IN» тестера, иначе возможно его повреждение!

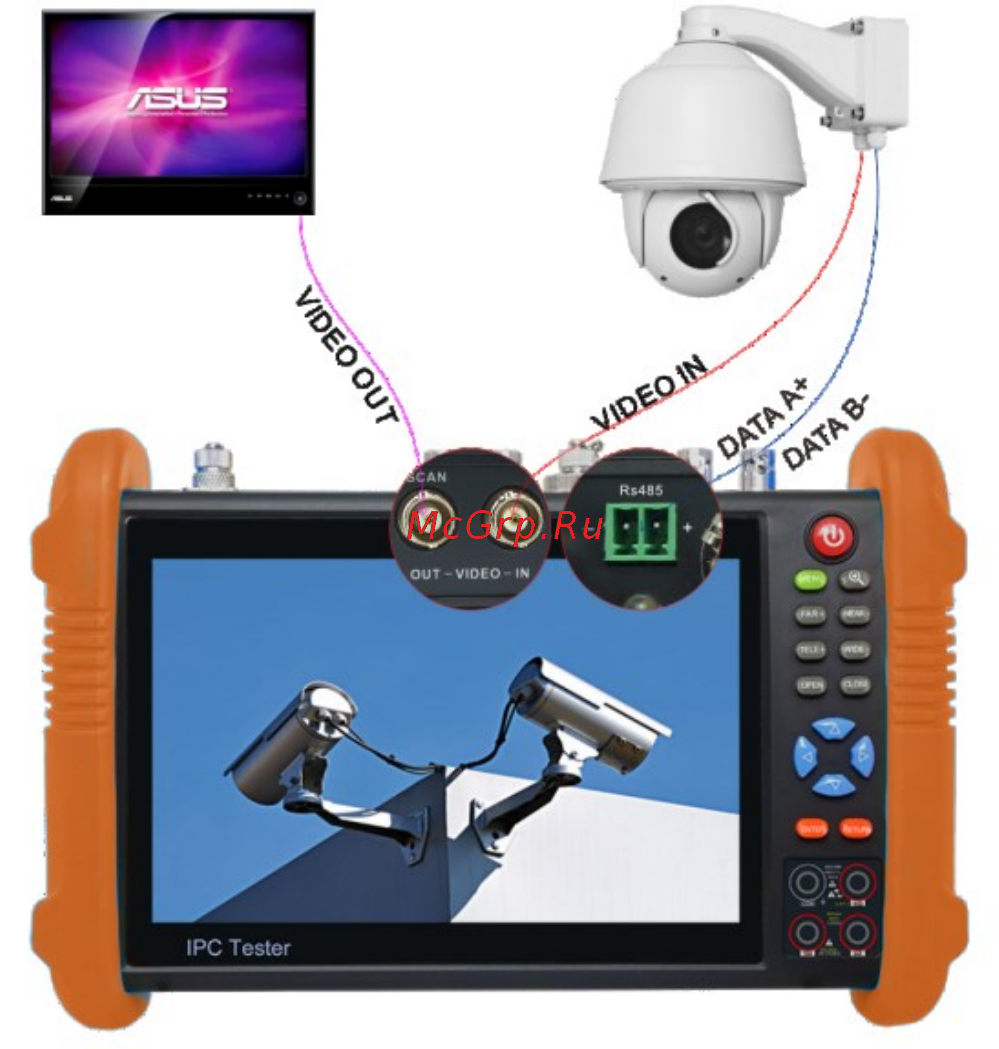

3.2.2 Подключение аналоговых камер
Камера (видеовыход другого устройства) подключается к разъёму «VIDEO IN» тестера
После нажатия кнопки PTZ, На дисплее тестера должно появиться изображение.
К видеовыходу тестера "VIDEO OUT" подключается монитор, передатчики
видеосигнала или другое оконечное оборудование. Тестер генерирует видеосигнал.
Подключите входы RS485 PTZ-камеры к разъему тестера «RS485».
