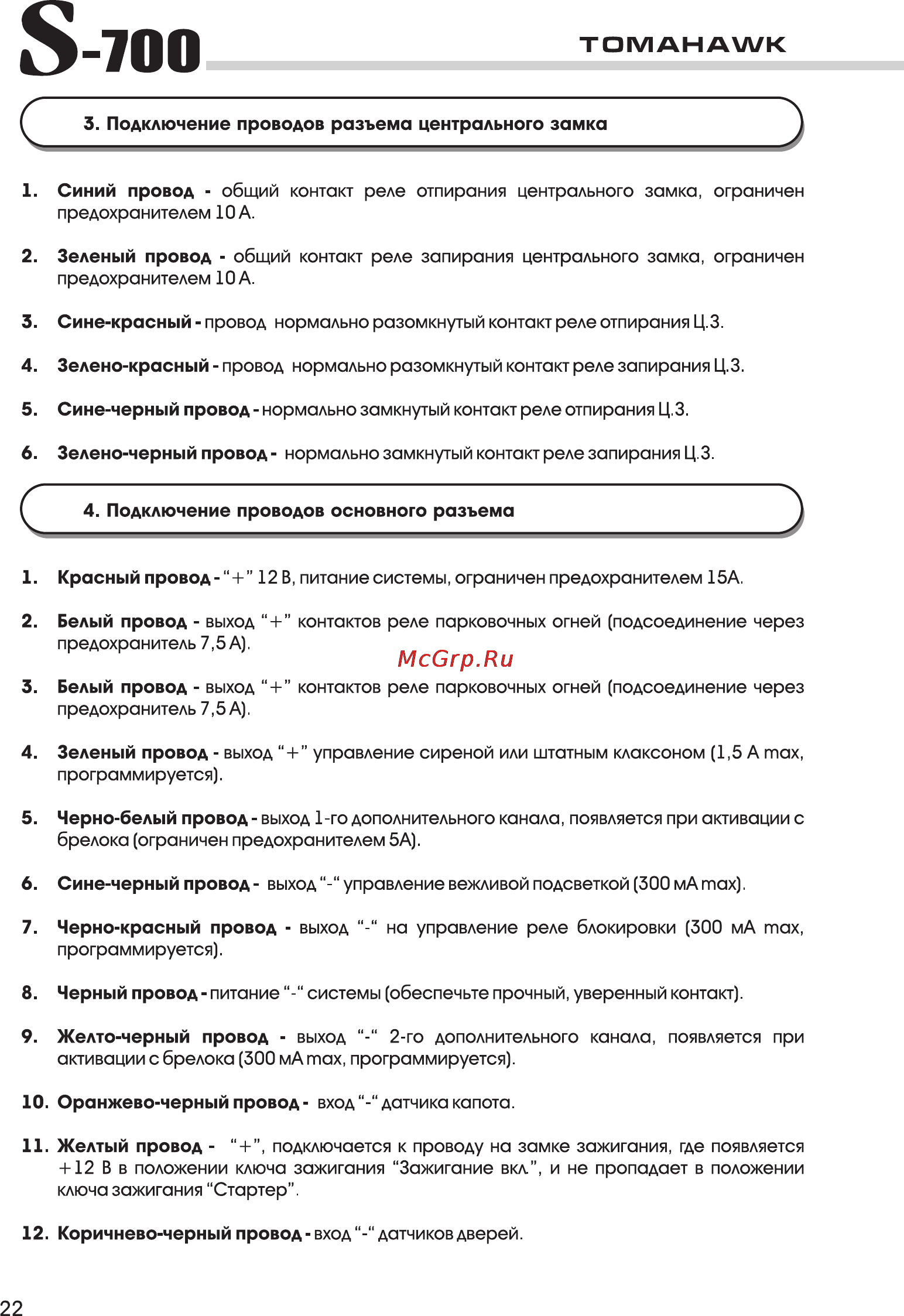

S 700 TOMAHAWK 3 Подключение проводов разъема центрального замка 1 Синий провод общий контакт реле отпирания центрального замка ограничен предохранителем 10 А 2 Зеленый провод общий контакт реле запирания центрального замка ограничен предохранителем 10А 3 Сине красный провод нормально разомкнутый контакт реле отпирания Ц З 4 Зелено красный провод нормально разомкнутый контакт реле запирания Ц З 5 Сине черный провод нормально замкнутый контакт реле отпирания Ц З 6 Зелено черный провод нормально замкнутый контакт реле запирания Ц З 4 Подключение проводов основного разъема 1 Красный провод 12 В питание системы ограничен предохранителем 15А 2 Белый провод выход контактов реле парковочных огней подсоединение через предохранитель 7 5А 3 Белый провод выход контактов реле парковочных огней подсоединение через предохранитель 7 5 А 4 Зеленый провод выход управление сиреной или штатным клаксоном 1 5 A max программируется 5 Черно белый провод выход 1 го дополнительного канала появляется при активации с брелока ограничен предохранителем 5А 6 Сине черный провод выход управление вежливой подсветкой 300 мА max 7 Черно красный провод выход на управление реле блокировки 300 мА max программируется 8 Черный провод питание системы обеспечьте прочный уверенный контакт 9 Желто черный провод выход 2 го дополнительного активации с брелока 300 мА max программируется канала появляется при 10 Оранжево черный провод вход датчика капота 11 Желтый провод подключается к проводу на замке зажигания где появляется 12 В в положении ключа зажигания Зажигание вкл и не пропадает в положении ключа зажигания Стартер 12 Коричнево черный провод вход датчиков дверей 22
