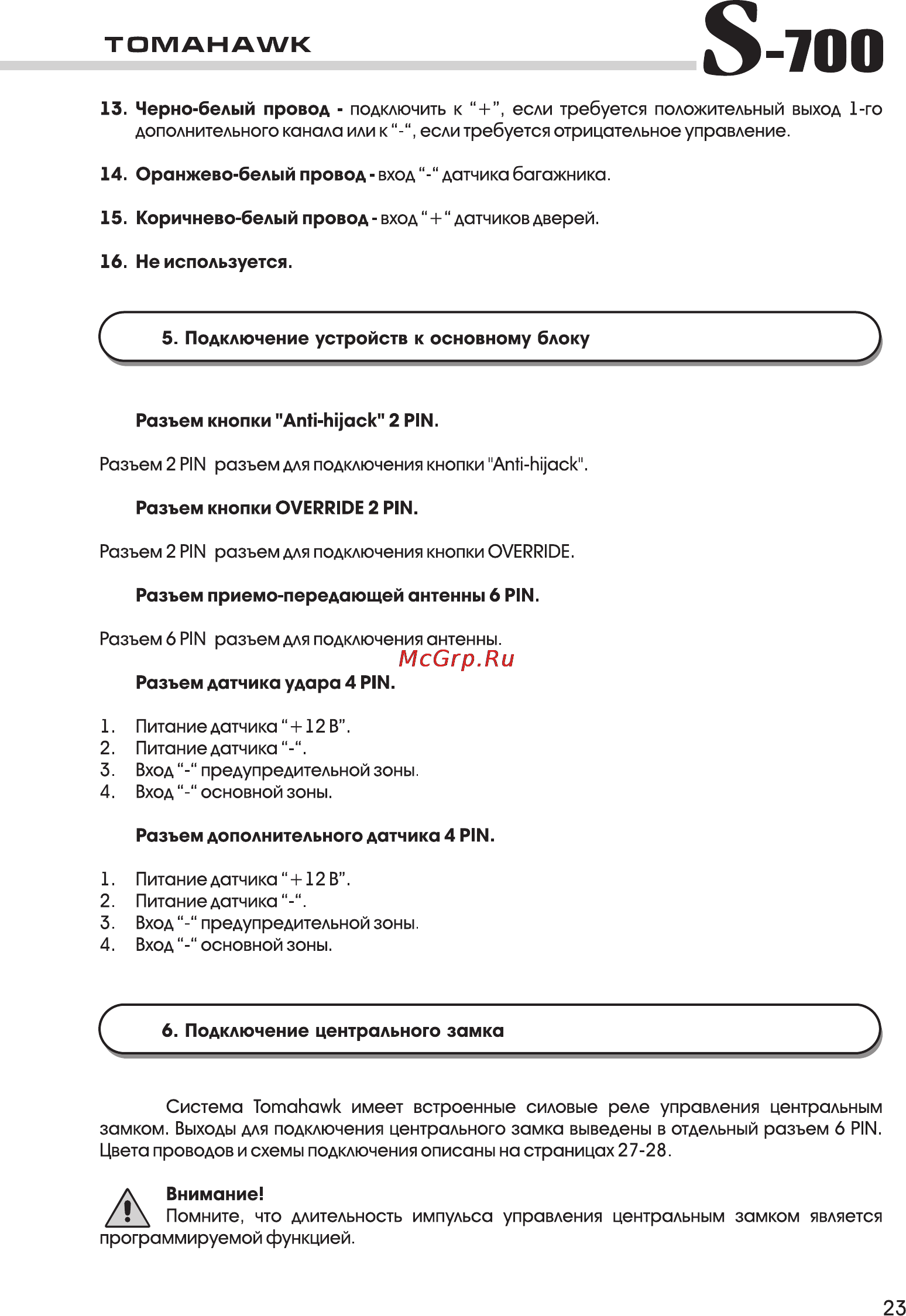

TOMAHAWK S 700 13 Черно белый провод подключить к если требуется положительный выход 1 го дополнительного канала или к если требуется отрицательное управление 14 Оранжево белый провод вход датчика багажника 15 Коричнево белый провод вход датчиков дверей 16 Не используется 5 Подключение устройств к основному блоку Разъем кнопки Anti hijack 2 PIN Разъем 2 PIN разъем для подключения кнопки Anti hijack Разъем кнопки OVERRIDE 2 PIN Разъем 2 PIN разъем для подключения кнопки OVERRIDE Разъем приемо передающей антенны 6 PIN Разъем 6 PIN разъем для подключения антенны Разъем датчика удара 4 PIN 1 Питание датчика 12 В 2 Питание датчика 3 Вход предупредительной зоны 4 Вход основной зоны Разъем дополнительного датчика 4 PIN 1 Питаниедатчика 12В 2 Питание датчика 3 Вход предупредительной зоны 4 Вход основной зоны 6 Подключение центрального замка Система Tomahawk имеет встроенные силовые реле управления центральным замком Выходы для подключения центрального замка выведены в отдельный разъем 6 PIN Цвета проводов и схемы подключения описаны на страницах 27 28 Внимание Помните что длительность импульса управления центральным замком является программируемой функцией Д 23
