Существует широкий круг аудио- и видеоустройств, которые могут быть подключены к Вашему
телевизору. Приведенные ниже схемы иллюстрируют подключение таких устройств.
Примечание: Вход EXT1 может поддерживать системы передачи сигналов CVBS и RGB; вход
EXT2 - системы CVBS, RGB и Y/C; EXT3 - систему CVBS и Y/C; EXT4 и EXT5 - систему Y-Pb-Pr
480p, 560p, 1080i; EXT6 - систему RGB+H. EXT7 является разъемом для сигнала стандарта DVI
(интерактивное цифровое видео), предоставляющего возможность кодированной передачи
несжатых цифровых данных, он работает только с цифровым видео формата DVI TMDS.
Рекомендуется подключать устройства с выходным сигналом в системе RGB к выходам EXT1
или EXT2, т.к. RGB обеспечивает лучшее качество изображения.
Если Ваш видеомагнитофон поддерживает функцию EasyLink, его следует подключать ко входу
EXT2 для использования преимуществ EasyLink.

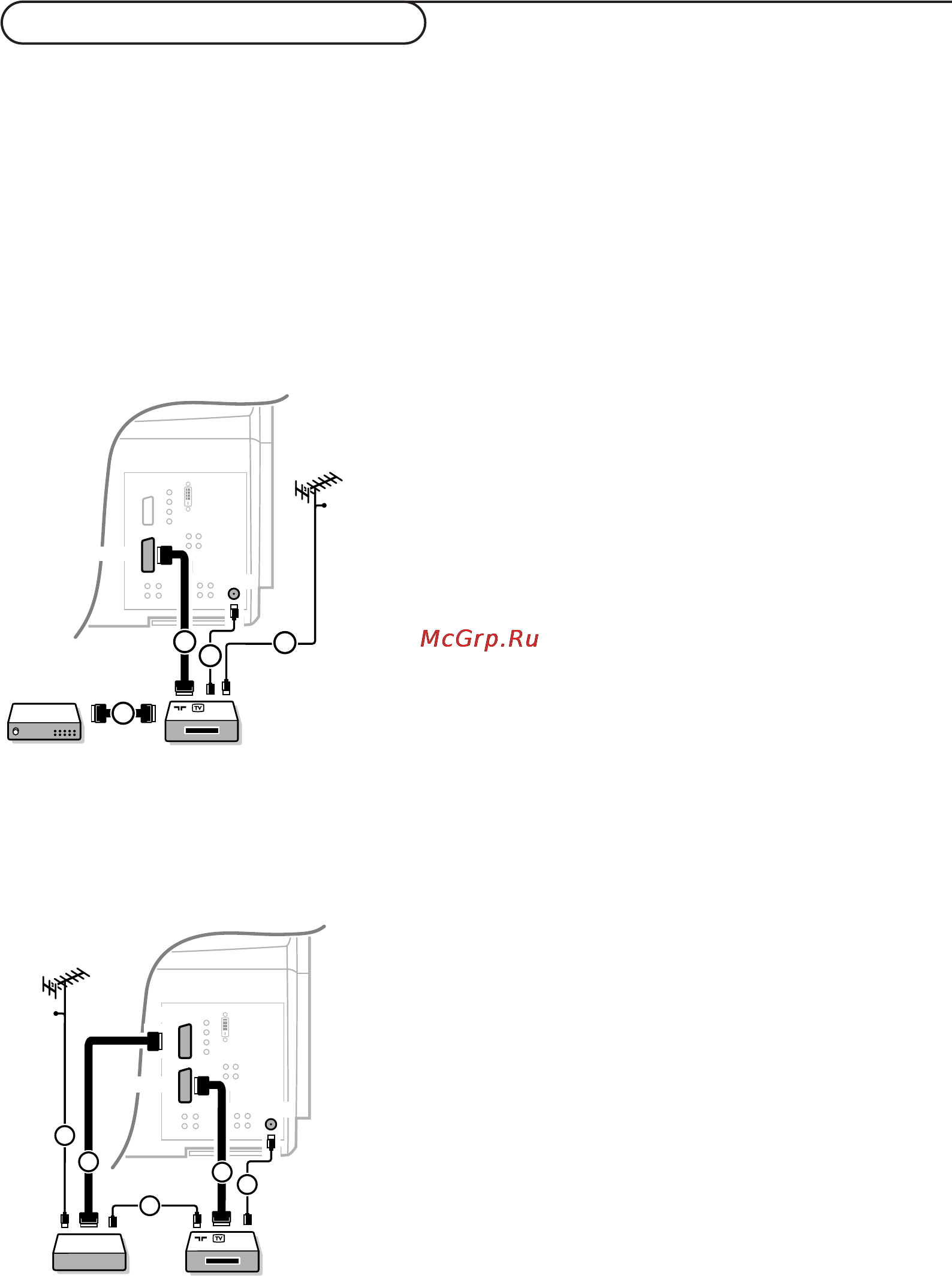

Записывающее устройство (Видеомагнитофон, записывающий DVD-плеер)
Подключите, как показано на рисунке, антенные кабели 1,
2 и, для получения наилучшего качества изображения,
еврокабель 3.
При отсутствии евроразъема, единственным
возможным способом подключения является антенный кабель.
Поэтому Вам нужно будет настроить тестовый сигнал вашего
записывающего устройства и назначить для этого сигнала
программу с номером 0, либо сохранить тестовый сигнал как
программу с номером в интервале от 90 до 99 (см. Ручная
установка, стр. 6).
См. руководство по Вашему записывающему устройству.
Декодер и видеомагнитофон
Подключите еврокабель
4 к своему декодеру и к специально-
му евроразъему видеомагнитофона. См. также инструкцию по
эксплуатации видеомагнитофона. См. Декодер, стр. 10.
Вы можете также подключить декодер еврокабелем непосред-
ственно к входам EXT1 или 2.
Другое оборудование
(приемник спутникового сигнала, декодер, DVD-плейер, игровые приставки и др.)
& Подключите, как показано на рисунке, антенные кабели 1,
2 и 3 (только в том случае, если дополнительное устрой-
ство имеет телевизионные антенные входы/выходы).
Подключите устройство с еврокабелем 4 или 5 к одному из
евроразъемов EXT1, 2 или 3 для получения изображения более
высокого качества.
é Выполните поиск тестового сигнала внешнего устройства так
же, как Вы это делали в случае с видеомагнитофоном.
“ Выберите нужное устройство в меню Конфиг., Источник
(сигнала), стр. 10.
Когда видеомагнитофон подключен к входу EXT.1, Вы може-
те записывать лишь телевизионные передачи. Только при
подключении видеомагнитофона к входу EXT.2 возможна
запись как телепередач, так и сигналов с других подключен-
ных устройств.
